Описание изделия | EFEP 60H / EFEP 67D | 149 ru
2. Описание изделия
2.1 Правила техники безопасности
Все правила по технике безопасности находятся в
отдельном руководстве по эксплуатации "Важные
указания и правила по технике безопасности
испытательного дизельного оборудования Bosch".
Их необходимо внимательно прочитать перед
началом использования тестера Bosch и строго
соблюдать. Дополнительно на тестерах для форсунок
в сборе нанесена предупредительная наклейка,
которая сообщает пользователю об опасности при
соприкосновении с тестовой струей.
! При испытании форсунок в сборе необходимо
использовать отсасывающее устройство
0684200702. Нормативные документы во многих
странах предписывают это в обязательном порядке
(например, в Германии действует инструкция по
организации места работы, § 14).
2.2 Применение
С помощью EFEP60H и EFEP67D (тестеры для
форсунок впрыска дизельного топлива и форсунок
двигателя в сборе в разговорной речи также
называются тестерами форсунок) можно провести
следующие испытания для форсунок типоразмеров P,
R, S и T с соответствующими держателями:
R Давление открытия
R Форма струи
R Герметичность посадки
R Герметичность форсунки в сборе
R Шумовые характеристики
i Испытания с помощью EFEP60H и EFEP67D не
проводятся по стандарту ISO8984. Для проведения
испытаний по стандарту ISO8984 необходимо
применять EPS100.
2.3 Комплект поставки и специальные
принадлежности
Вся информация об основных и специальных
принадлежностях приведена на предпоследней
странице.
2.4 Описание прибора
2.4.1 EFEP 60H
Испытание форсунок следующих
типоразмеров:
P, R, S, T
Диапазон показаний манометра: 0...40MPa (0...400bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
458759/22Rf
7
1
2
3
4
6
5

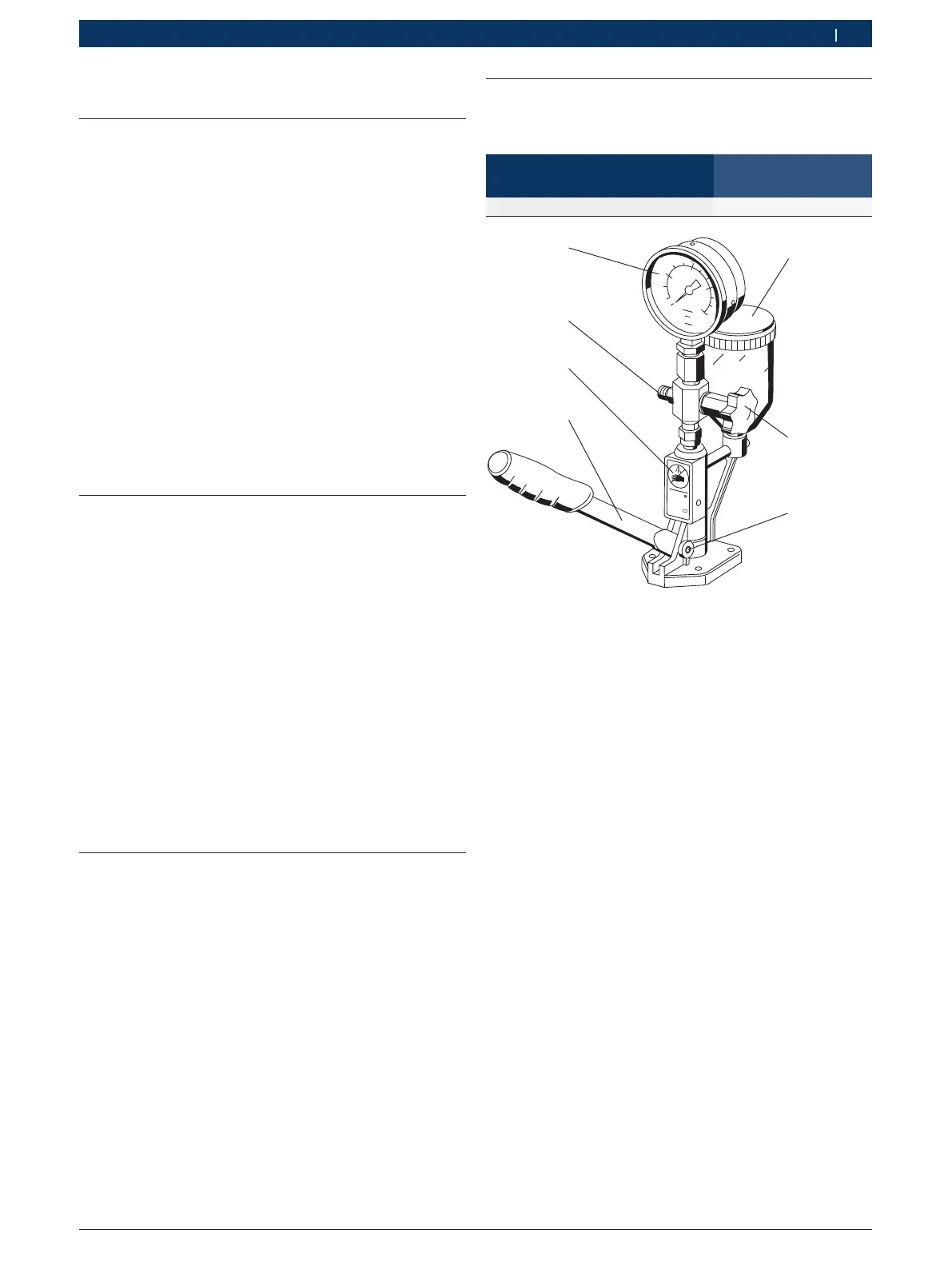

Pис. 1: EFEP 60H
1 Масляный бачок с фильтром
2 Запорный клапан со шпинделем
3 Распорный штифт
4 Рычаг ручного управления
5 Предупреждение "Не прикасаться к тестовой струе"
6 Выход давления (подключение испытательного нагнетательного
трубопровода)
7 Манометр
*)
*)
Некоторые специальные принадлежности, а также класс каче-
ства приведены в перечне на предпоследней странице.
