Tuotekuvaus | EFEP 60H / EFEP 67D | 69 fi
2. Tuotekuvaus
2.1 Turvallisuusohjeet
Kaikki turvaohjeet löytyvät erillisestä käyttöohjeesta
"Bosch Diesel Test Equipment -testausvarusteiden käyt-
töön liittyviä tärkeitä ohjeita ja turvaohjeita". Turvaohjei-
siin on perehdyttävä ennen Boschin testerin käyttöä ja
niitä on noudatettava ehdottomasti. Lisäksi suuttimen
kannatinyhdistelmiin on kiinnitetty varoitus, joka varoit-
taa käyttäjää tarttumasta kiinni testisuihkuun.
! Suuttimen kannatinyhdistelmiä testattaessa on käy-
tettävä poistoimuria 0 684 200 702. Monissa mais-
sa se on lakisääteisesti vaadittu lisävaruste (esim.
Saksassa työtilasäädösten §:n14 nojalla).
2.2 Käyttökohteet
EFEP 60H ja EFEP 67D (on ruiskutussuuttimen kanna-
tinyhdistelmien testauslaite, jota kutsutaan puhekie-
lessä myös suuttimien testauslaitteeksi) joka soveltuu
P-, R-, S- ja T-kokoluokan ruiskutussuuttimien ja niiden
pitimien tarkastukseen ja seuraavien toimintojen tes-
taukseen:
R Avautumispaine
R Suihkun muoto
R Suutinistukan tiiviys
R Yhdistelmän tiiviys
R Narinakäyttäytyminen
i Testejä EFEP 60H ja EFEP 67D ei suoriteta ISO-nor-
min 8984 mukaan. ISO-normin 8984 mukaisessa
testissä on käytettävä laitetta EPS 100.
2.3 Toimitussisältö ja erikoisvarusteet
Kaikki tieto ja varusteet sekä erikoisvarusteet on esitetty
toiseksi viimeisellä sivulla.
2.4 Laitteen kuvaus
2.4.1 EFEP 60H
Suutinkokojen tarkastus P, R, S, T
Manometrialue 0...40 MPa (0...400 bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
7
1
2
3
4
6
5

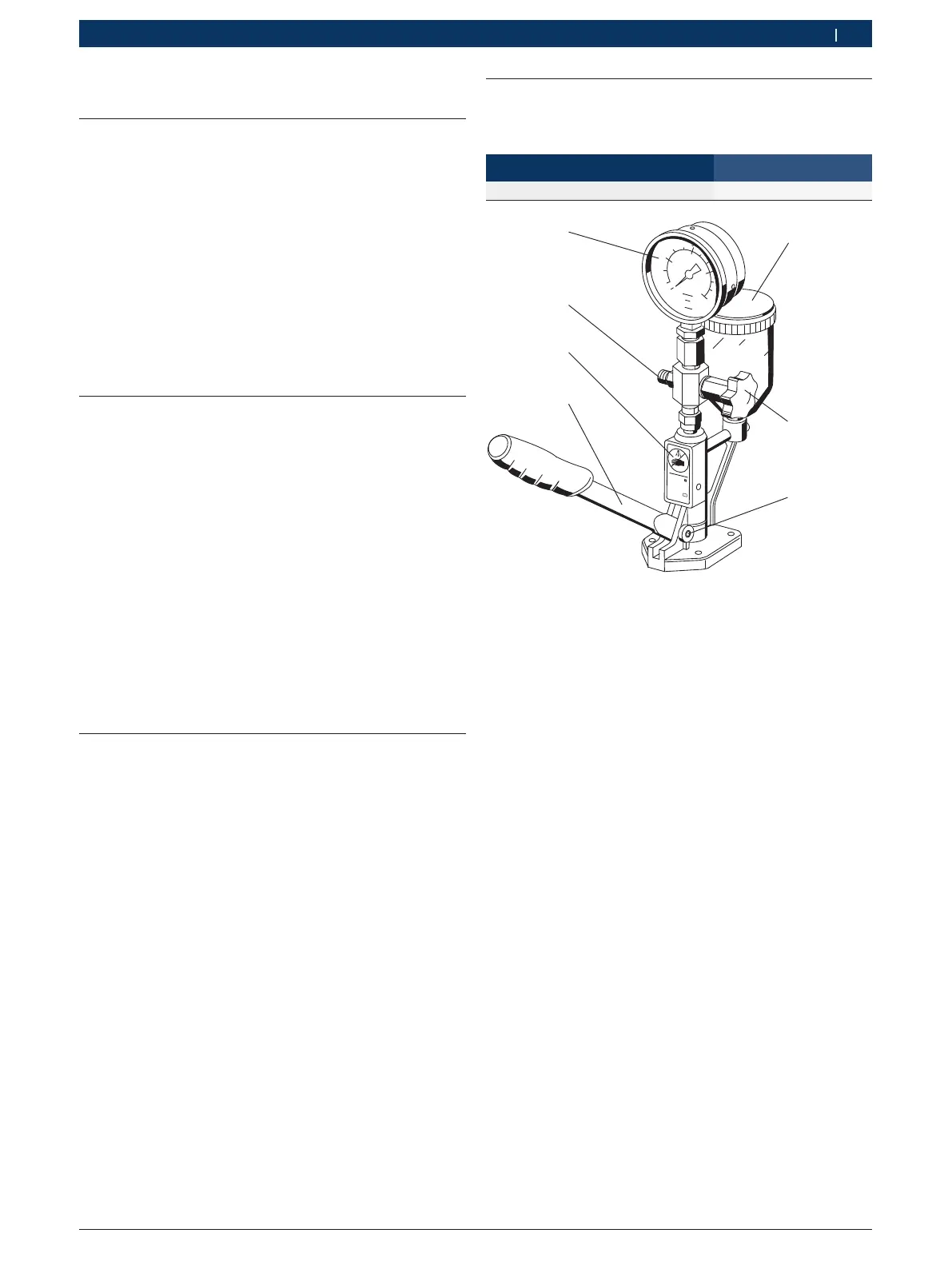

Kuva 1: EFEP 60H
1 Öljysäiliö suodattimella
2 Sulkuventtiili, venttiilikara
3 Kiristyssokka
4 Käsikäyttövipu
5 Varoitus "Testausöljysuihkuun ei saa koskea"
6 Paineen ulostuloliitäntä (paineputkeen)
7 Manometri
*)
*)
Osittain erikoisvaruste, laatuluokka toiseksi edellisen sivun yleis-
kuvaus.
