Opis produktu | EFEP 60H / EFEP 67D | 93 pl
2. Opis produktu
2.1 Zasady bezpieczeństwa
Wszystkie zasady bezpieczeństwa znajdują się wod-
dzielnej instrukcji obsługi "Ważne wskazówki izasady
bezpieczeństwa dotyczące sprzętu testowego Bosch
do silników Diesla". Przed uruchomieniem urządzenia
testowego Bosch należy je starannie przeczytać i bez-
względnie ich przestrzegać. Dodatkowo na urządze-
niach testowych do kombinacji uchwytów wtryskiwaczy
umieszczone jest ostrzeżenie, informujące użytkownika,
by nie sięgał do strumienia kontrolnego.
! Przy testowaniu zespołów uchwytów wtryski-
waczy należy używać przyrządu odciągowego
0684200702. Przepisy prawa w wielu krajach
wymagają tego już dzisiaj (na przykład w Niemczech
§14 rozporządzenia w sprawie warunków w miej-
scach pracy).
2.2 Przeznaczenie
Urządzenia EFEP 60H i EFEP 67D (testery do zespołów
wtryskiwaczy kontrolnych i zespołów wtryskiwaczy sil-
nikowych, nazywany też potocznie testerami wtryskiwa-
czy) umożliwiają testowanie następujących parametrów
wtryskiwaczy o rozmiarach P, R, S i T z odpowiednimi
uchwytami:
R Ciśnienie otwarcia
R Kształt strumienia
R Szczelność gniazda
R szczelność zespołu
R Charakterystyka chrapania
i Badania testerami EFEP 60H i EFEP 67D nie odby-
wają się zgodnie z normą ISO 8984. Do kontroli wg
normy ISO 8984 należy stosować tester EPS 100.
2.3 Zakres dostawy i akcesoria dodatkowe
Wszelkie informacje o osprzęcie i akcesoriach specjal-
nych można znaleźć na przedostatniej stronie.
2.4 Opis urządzenia
2.4.1 EFEP 60H
Badanie wtryskiwaczy w rozmiarze P, R, S, T
Zakres manometru 0...40 MPa (0...400 bar)
100
200
600
0
100
200
300
400
BOSCH
Bestell -Nr.
EFEP 60H
FD.
Made in Germany
088
458759/22Rf
7
1
2
3
4
6
5

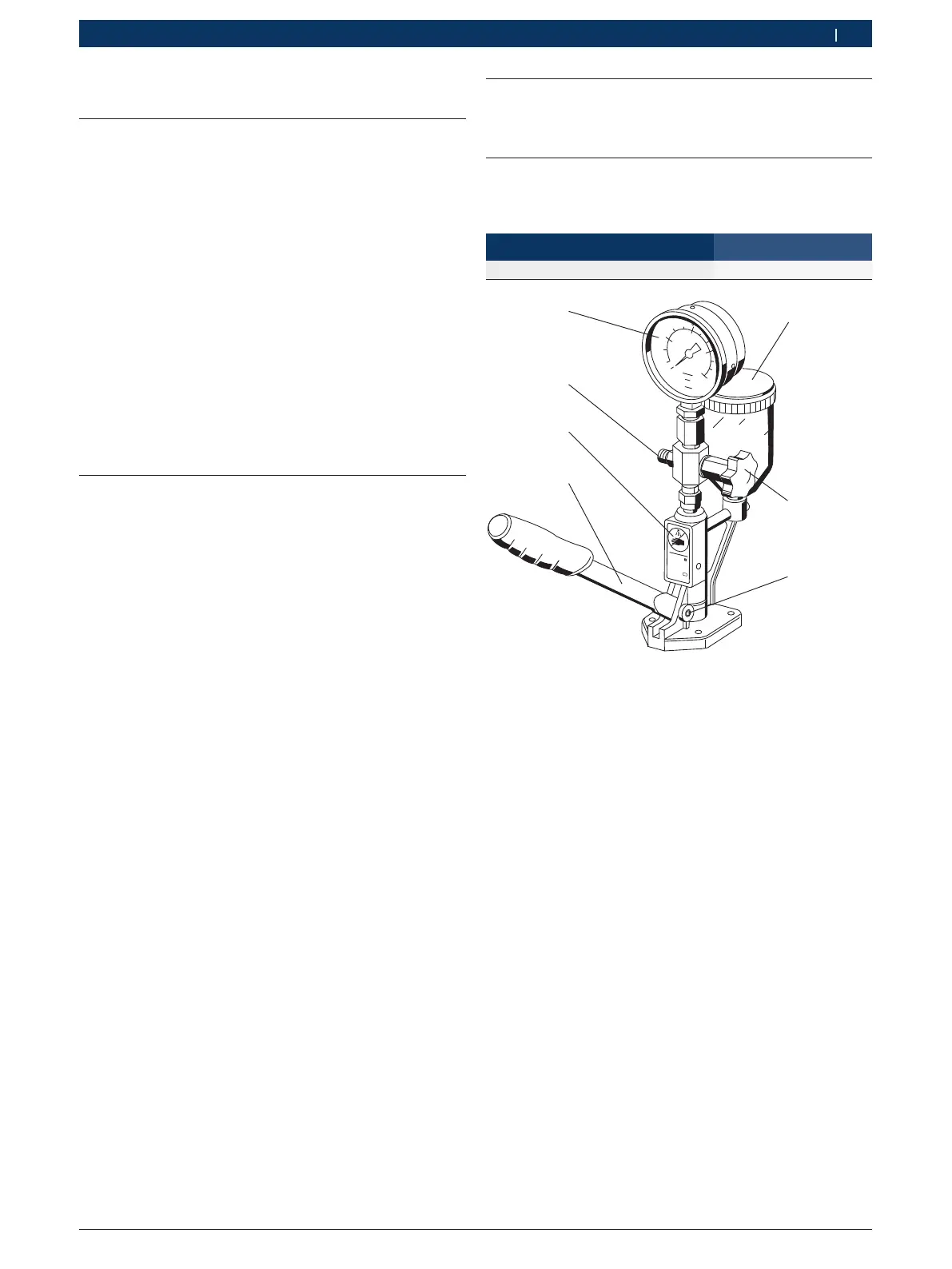

Rys. 1: EFEP 60H
1 Zbiornik oleju z filtrem
2 Zawór odcinający z wrzecionem zaworu
3 Kołek rozporowy
4 Dźwignia załączania ręcznego
5 Ostrzeżenie "Nie wkładać rąk w strumień oleju testowego"
6 Wyjście ciśnienia (złącze przewodu ciśnienia kontrolnego)
7 Manometr
*)
*)
Częściowo akcesoria dodatkowe, klasa jakości patrz przegląd na
przedostatniej stronie.
