80
Montaje de la mesa de fresado
SIEMPRE CERCIÓRESE DE
QUE LA FRESADORA ESTÉ APAGADA Y QUE EL
CABLE ELÉCTRICO ESTÉ DESCONECTADO ANTES
DE HACER CUALQUIER AJUSTE.
ENCASTRES DE LA SUPERFICIE DE LA
MESA
(Fig. 16):
Esta mesa de fresado viene con tres encastres de la
superficie de la mesa, en los tamaños de agujero
siguientes:
• Diámetro de 1″ (9) para uso con brocas de la
fresadora con diámetros de hasta 7/8″
• Diámetro de 2″ (10) para uso con brocas de la
fresadora con diámetros de hasta 1
7
⁄8″
• Diámetro de 2
3
⁄4″ (11) para uso con brocas de la
fresadora con diámetros de hasta 2
5
⁄8″
Para brocas de la fresadora con diámetros entre 2
7
⁄8″ y
3
1
⁄2″, no utilizar una encastre de la superficie de la mesa .
Una broca de la fresadora de
3
1
⁄2″ es la broca para fresadora MÁS GRANDE que se
puede utilizar en esta mesa de fresado.
INSTALACIÓN DE LAS ENCASTRES DE LA
SUPERFICIE DE LA MESA (FIG. 16)
1.
Seleccionar une encastre de la superficie de la
mesa que acomoda la broca de la fresadora que se
va a utilizar.
2. Montar la encastre en la placa de montaje de la
fresadora mediante presión sobre la agujero grande
en la placa de montaje de fresadora, como se muestra
en la Figura 16. Si necessario, deslice la guía al
posterior de la mesa.
3. Ejercer presión por igual sobre las lengüetas en
la encastre, a fin de que las lengüetas encajen
en posición.
4. Para retirarlos, tire suavemente hasta que las
lengüetas se desenganchen. Cuando no esté en
uso, guarde los insertos de la superficie de la mesa
en una bolsa que se pueda sellar dentro del
gabinete de la mesa de fresado.
NO INTENTE retirar los
encastres de la superficie de la mesa a menos
que la fresadora esté desenchufada.
ORIFICIO 1″ (9)
ORIFICIO 2″ (10)
ORIFICIO 2
3
⁄
4
″ (11)
ORIFICIO DE
3
5
⁄8″ EN LA
PLACA DE
MONTAJE

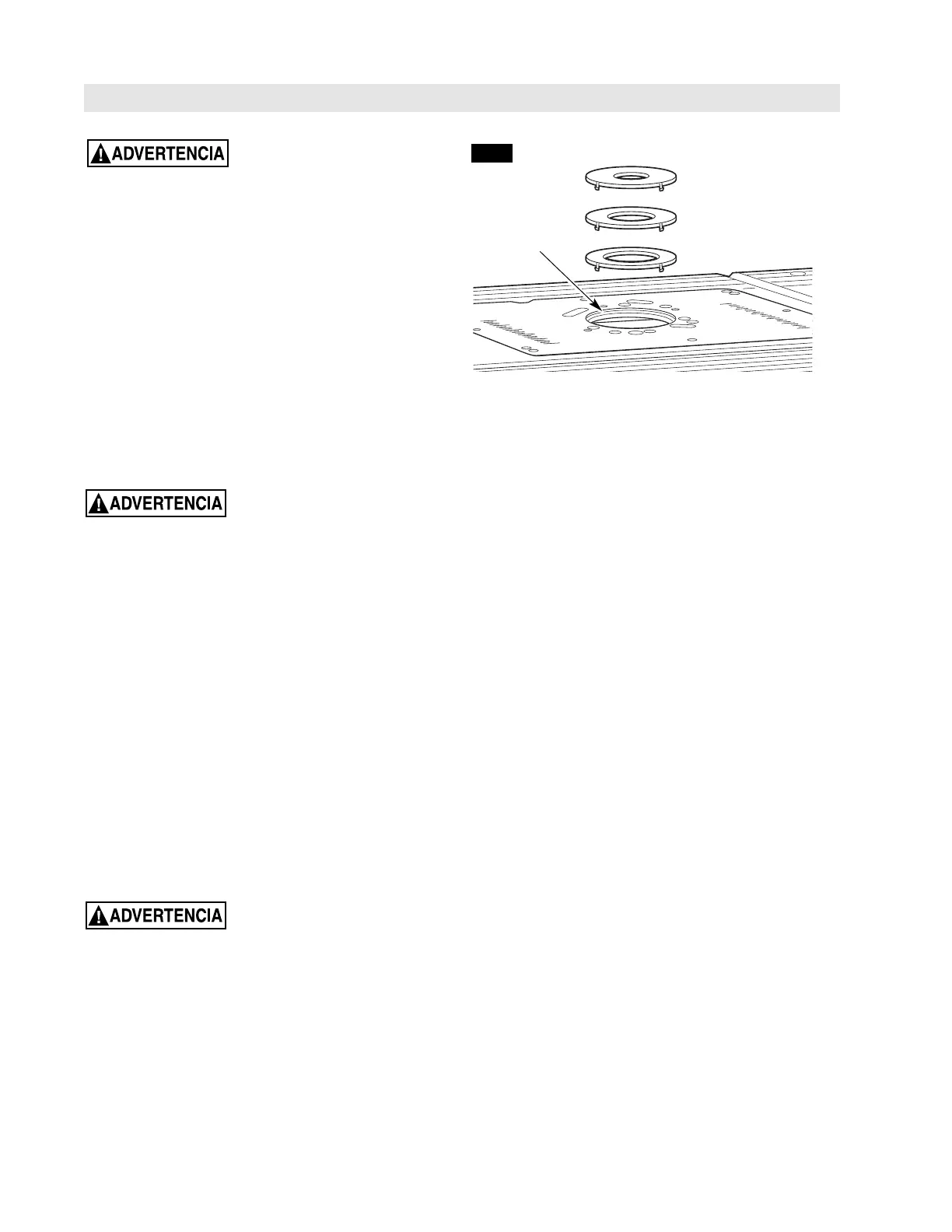

FIG. 16
