5
Installation
Préparation du câble de raccordement
Le câble d’enceinte se compose de 2 conducteurs isolés. La
gaine de l’un d’eux est rayée, annelée ou striée. Le conducteur
ainsi repéré sert toujours à la liaison positive (+). Le conducteur
uni sert toujours à la liaison négative (–). Ceux-ci correspondent
aux bornes rouges (+) et noires à poussoir (–) situées à l’arrière
de chaque enceinte, amplificateur ou ampli-tuner. Vérifiez que
chaque conducteur est bien branché sur la borne adéquate
(le + au + et le – au –).
Note : Avant de couper à dimension les câbles, assurez-vous que
la longueur choisie permet bien le cheminement de l’amplificateur
ou de l’ampli-tuner vers chacune des enceintes.
Dénudez chaque extrémité des 2 conducteurs sur environ 13 mm.
Torsadez les extrémités dénudées, de manière à ce qu’aucun brin
ne soit libre.
Raccordement des câbles sur les enceintes
Repérer les bornes situées à l’arrière de chaque enceinte.
Appuyez sur le poussoir rouge (
Figure 2), insérez le conducteurs
repéré (+) dans le trou ainsi dégagé puis, relâchez le poussoir.
Appuyez sur le poussoir noir, insérez le conducteur uni poussoir
(-) dans le trou ainsi dégagé puis, relâchez le poussoir.

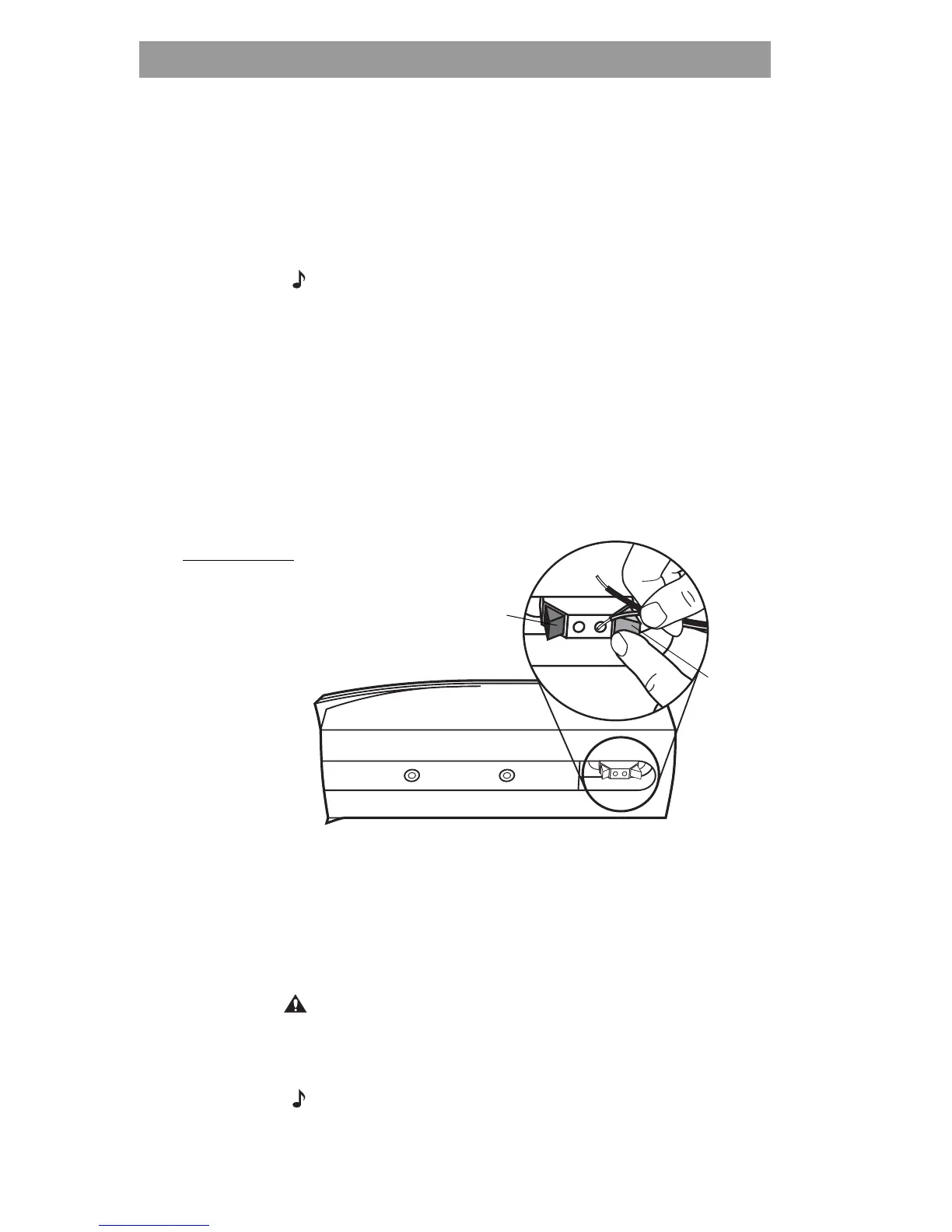

Figure 2
Réalisation du
câblage des
enceintes
Raccordement des câbles d’enceintes sur
l’amplificateur ou l’ampli-tuner
Raccordez le câble de l’enceinte gauche sur la sortie HP gauche
de votre amplificateur ou ampli-tuner. Introduisez le conducteur
repéré dans la borne rouge (+) et le conducteur uni dans la borne
noire (–). Procédez de la même manière, pour raccorder le câble
de l’enceinte droite sur la sortie HP droite.
ATTENTION : Vérifiez qu’aucun brin libre appartenant à l’un ou
l’autre des conducteurs ne met en contact les 2 bornes. Dans le
cas contraire, le court-circuit ainsi créé pourrait endommager les
divers équipements. Reprendre toute connexion inappropriée,
avant de rebrancher l’amplificateur ou l’ampli-tuner.
Note : Si ces enceintes sont utilisées pour les voies arrières dans
un système Home Cinema, sélectionnez l’option « SMALL
SPEAKER ».
Rouge (+)
Noir (-)
