Montaje
Su generador requiere de ciertos procedimientos de montaje y
solo estará listo para ser utilizado después de haberle
suministrado servicio con el combustible y aceite recomendados.
Si usted tiene problemas con el montaje de su generador,
por favor llame a la línea de ayuda para generadores al
(888) 611-6708. Si llamar para la ayuda, tiene por favor el
modelo, la revisión y el número de serie de etiqueta de
identificación disponible. Consulte la ubicación en la sección
Controles y características.
Desembalaje del generador
1. Coloque la caja de cartón en una superficie rígida y
plana.
2. Abra completamente la caja de cartón cortando cada
una de sus esquinas de arriba abajo.
3. Saque todo el contenido de la caja de cartón, a
excepción del generador.
4. Mantenga el generador sobre el cartón para instalar el
juego de ruedas.
El generador se entrega con:
• Manual del operario
• Cargador de flotación de la batería
• Ruedas (2)
•Eje
• Pata de apoyo
• Elementos de fijación del juego de ruedas
Instale el juego de ruedas
NOTA: Este juego de ruedas no ha sido diseñado para ser
usado en la carretera.
Necesitará las siguientes herramientas para instalar estos
componentes:
• Llave de 13 mm
• Llave de cubo de 13 mm
• Alicates
• Gafas de seguridad

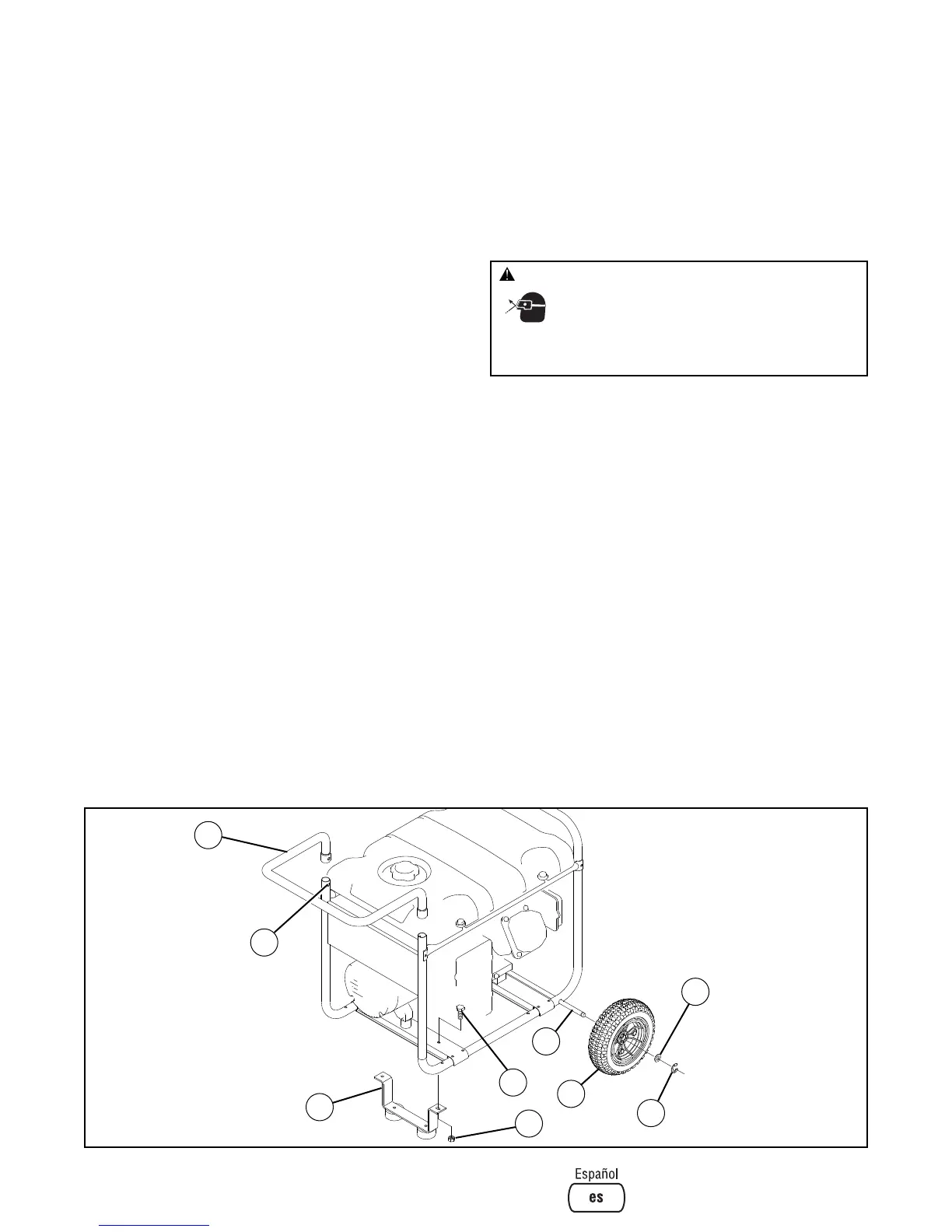

Siga estos pasos para instalar el juego de ruedas:
1. Voltee el generador de forma que el motor quede arriba.
2. Introduzca el eje (A) a través de los del armazón del
generador.
3. Monte una rueda (B) en el eje.
NOTA: Compruebe que instala la rueda con el cubo elevado
hacia el interior.
4. Introduzca una arandela (C) por el eje y coloque un
anillo -en E (D) en la ranura del eje.
5. Para ello, apriete con unas pinzas desde la parte
superior del anillo-en E hacia la parte inferior del eje.
6. Repita los pasos del 3 al 5 para asegurar la segunda
rueda.
7. Vuelva a colocar el generador en la posición normal de
funcionamiento (apoyado en las ruedas).
8. Retire el asa (H) del bastidor del generador empujando
los pasadores (J) y tirando del asa.
9. Gire el asa tal como se muestra y fíjela al bastidor del
generador empujando los pasadores en el bastidor del
generador. Deslice el asa hasta que los pasadores
entren en los orificios del asa.
10. Voltee el generador de forma que el lado del motor
quede abajo.
11. Haga coincidir los orificios de la pata de apoyo (E) con
los del armazón del generador.
12. Monte la pata de apoyo usando 2 tornillos de cabeza (M8
x 20 mm) (F) y 2 tuercas hexagonales (G). Apriete con la
llave de cubo de 13 mm y con la llave de 13 mm.
13. Vuelva a colocar el generador en la posición normal de
funcionamiento (apoyado en las ruedas y la pata de apoyo).
NOTA: Gire el asa en el bastidor del generador sólo con fines
de almacenamiento.
7
ADVERTENCIA:
Las anillas en “e” pueden provocar
lesiones oculares.
Las anillas en “e” pueden salir disparadas durante el
montaje o el desmontaje.
• Utilice siempre protección ocular para montar o desmontar
anillas en “e”.
G
F
J
E
C
D
A
B
H
