FUSIBILI LINEA 5A
QUADRO
CO MANDO
ZA5
FUSIBILE CE NTRALINA 3.15A
T.L.
T.C.A.
1 2
1234
L1 L2

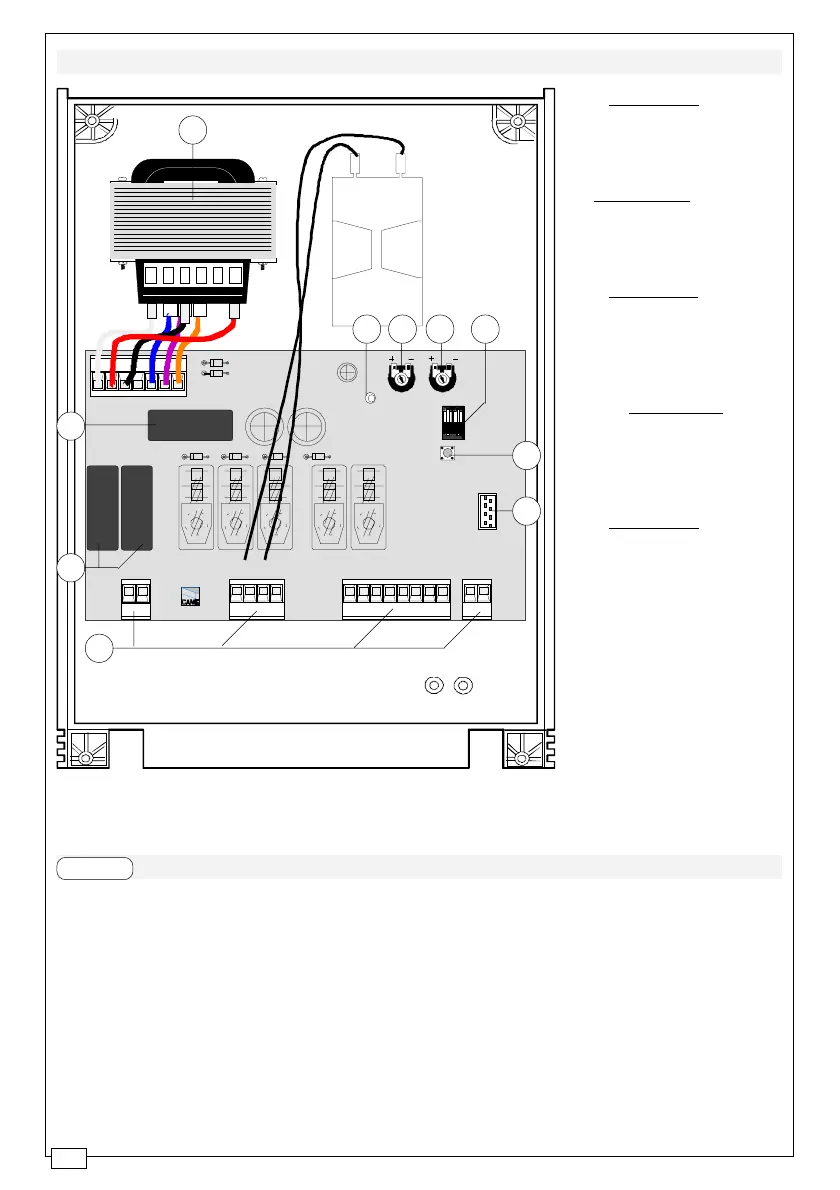

COMPONENTI PRINCIPALI
1 Morsettiere di collegamento
2 Fusibili di linea 5A
3 Fusibile centralina 3.15A
4 Pulsante memorizzazione codice radio
5 Trimmer di regolazione tempo lavoro
6 Trimmer di regolazione tempo di chiusura automatica
7 Selettore funzioni a 2 dip (vedi pag.10)
8 Innesto scheda radiofrequenza (vedi tabella)
9 LED segnalazione
10 Limitatore di coppia (vedi pagina 15)
SCHEDA BASE -
MOTHERBOARD
- CARTE BASE -
GRUNDPLATINE
- TARJETA BASE
Nota: serie FROG, collegare
i fili neri che fuoriescono
dalla scheda sui connettori
del condensatore.
NB: series FROG, connect
the black wires coming out of
the board to the condenser’s
connectors.
Note: série FROG,
connecter les fils noirs qui
sortent de la carte sur les
connecteurs du
condensateur.
Hinweis: Reihe FROG. Die
schwarzen Kabel, die von der
Karte wegführen, an die
Verbinder am Kondensator
anschließen.
Nota: serie FROG, conectar
los hilos negros que salen
de la tarjeta en los
conectores del
condensador.
1
2
3
4
5 6 7
8
9
10
