ISTRUZIONI MONTAGGIO QUADRO S4340 -
ASSEMBLY INSTRUCTIONS S4340 PANEL
INSTRUCTIONS MONTAGE ARMOIRE S4340
MONTAGEANWEISUNGEN SCHALTTAFEL S4340 -
INSTRUCCIONES MONTAJE CUADRO S4340

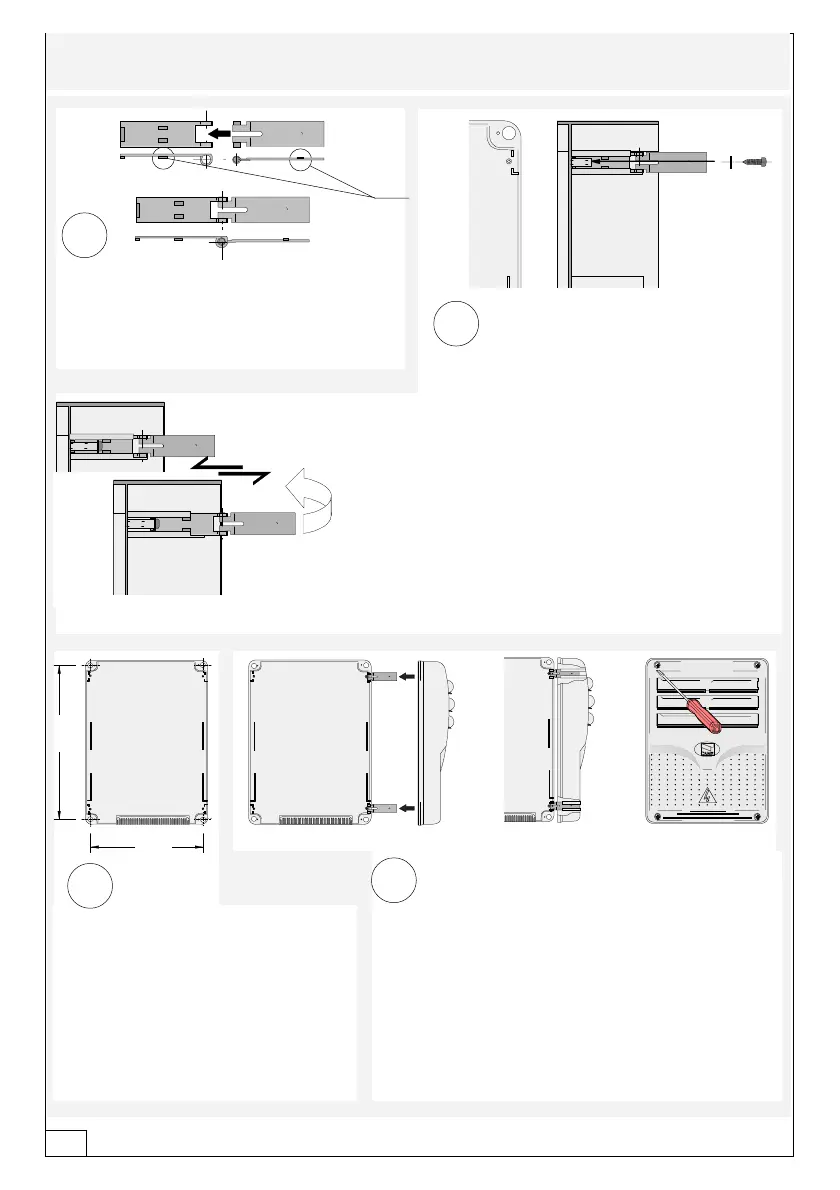

Assemblare le cerniere a pressione
Assemble the hinges by pressure
Assembler les charnières à pression
Setzen Sie die Druckscharniere zusammen.
Ensamblar las bisagras a presión
Inserire le cerniere nella scatola (sul lato
destro o sinistro a scelta) e fermarle con le
viti e le rondelle in dotazione
Insert the hinges (on the right or left side,
according to choice) and secure using the
screws and washers supplied
Placer les charnières (du côté droit ou
gauche au choix) et les fixer avec les vis et
les rondelles fournies de série
Setzen Sie die Scharniere ein (je nach
Wunsch auf der rechten oder linken Seite)
und befestigen Sie sie mit den mitgelieferten
Schrauben und Unterlegscheiben
Introducir las bisagras (en el lado izquierdo o
derecho, a placer) y fijarlas con los tornillos
y las arandelas suministradas a tal efecto
2
scorrono per ruotare
they must slide in order to turn
elles glissent pour tourner
laufen zum Drehen
deslizan para girar
15 mm~
1
!!
Posizionare e fissare la scatola del
quadro
Position and secure the control
panel housing
Placer et fixer la boîte de l'armoire
Plazieren Sie das Gehäuse der
Schalttafel und befestigen Sie es.
Colocar y sujetar la caja del cuadro
3
Inserire a scatto il coperchio sulle cerniere,
chiuderlo e fissarlo con le viti in dotazione
Snap the cover onto the hinges and secure
using the screws supplied.
Assembler par encliquetage le couvercle sur
les charnières et fixer le couvercle avec les vis
fournies de série
Lassen Sie den Deckel in den Scharnieren
einrasten und befestigen Sie ihn mit den
mitgelieferten Schrauben.
Introducir la tapa en las bisagras hasta oír un
chasquido y fijar la tapa con los tornillos
suministrados a tal efecto.
215 mm
295 mm
4
