Anschlußmöglichkeiten
Cinch Buchsen: Die Cinch-Eingänge Ihres
Subwoofers sind mit „LOW LEVEL INPUT“
gekennzeichnet und für den Anschluss an einem
Vorverstärker- bzw. an einem speziellen
Subwooferausgang (LFE) Ihres Steuergerätes
ausgelegt (Abb. 9).
Hinweis: Beim Belegen beider „LOW LEVEL
INPUTs“ erhöht sich der Pegel des Aktivsubwoofer
um 6dB.
Die mit „LOW LEVEL OUTPUT“ gekennzeichne-
ten Cinch-Ausgänge (Amp 2 und 3) geben das
über die Cinch-Eingänge eingespeiste Signal
unverändert und ungefiltert (FLAT) wieder aus
(Abb. 10). Hier kann z.B. ein zweiter Subwoofer
angeschlossen werden.
Verfügt Ihr Subwoofer über ein drittes Paar Cinch-
Buchsen, das mit „FILTERED“ gekennzeichnet ist
(Abb. 11), kann hier z.B. ein Paar Aktivlaut-
sprecher oder eine separate Endstufe für die
Satellitenlautsprecher angeschlossen werden.
Achtung: Dieser Ausgang ist gefiltert, d.h. Fre-
quenzen unterhalb 80 Hz werden herausgefiltert
und nicht wiedergegeben.

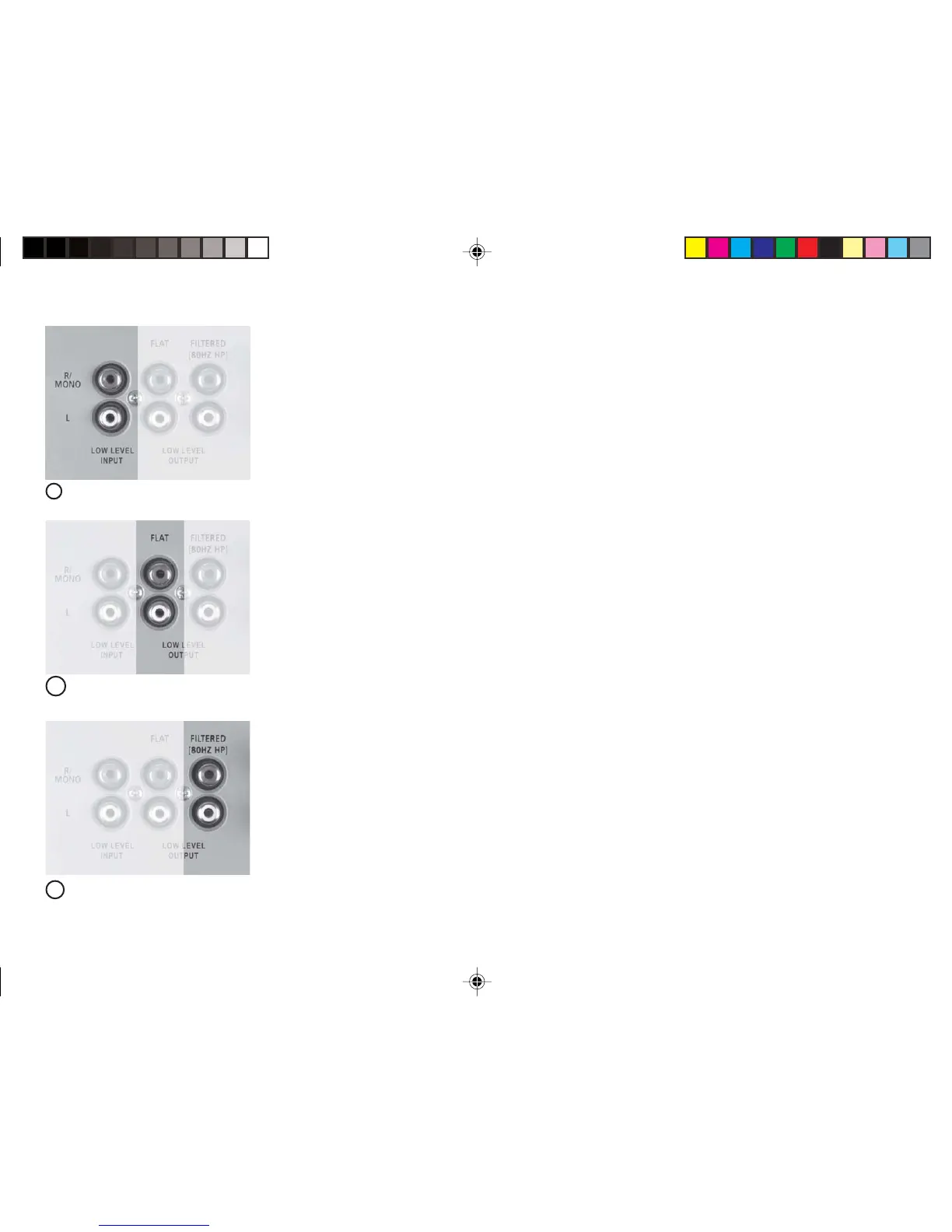

9
10
11
Getting connected
RCA sockets: The RCA inputs on your subwoofer are
marked „LOW LEVEL INPUT“ and are designed for
connection to a preamplifier output or a special
subwoofer output (LFE) on your control unit (fig. 9).
Attention: When using both „LOW LEVEL INPUTs“
the volume level of the active subwoofer increases
by 6dB.
The RCA outputs marked „LOW LEVEL OUTPUT“
(Amp 2 and 3) reproduce the signal, which is fed via
the cinch inputs, unaltered and unfiltered. (FLAT)
(fig. 10). A second subwoofer for example, can be
connected here.
If your subwoofer has a third pair of RCA sockets
marked „FILTERED“ (fig. 11), a pair of active
loudspeakers for example, or a separate amplifier
for satellite loudspeakers can be connected.
Please note that this output is filtered which means
that frequencies below 80 Hz will be filtered out and
not played back.
Nur Amp 3!
Only Amp 3!
