FURNACE COMPONENTS
(Furnace shown in upflow position; may be used in downflow or horizontal orientation or applications.
GAS BURNER
HOT SURFACE
IGNITER MANUAL RESET
ROLLOUT SWITCH
MANUAL RESET
ROLLOUTSWITCH
GAS VALVE --
OPERATING INSTRUCTIONS
NOT SHOWN (LOCATED ON
MAIN FURNACE DOOR, SEE
OPERATING INSTRUCTIONS
INSIDE DOOR FIGURE).
ELECTRICAL JUNCTION
BOX (IF REQUIRED,
LOCATION MAY VARY)
BLOWER DOOR
SAFETY SWITCH
FURNACE
CONTROL
BOARD
RATING PLATE NOT SHOWN
(LOCATED ON BLOWER DOOR)
MAIN LIMIT SWITCH
(BEHIND GAS VALVE)
INDUCER MOTOR
ASSEMBLY
MEDIA CABINET
BLOWER AND
MOTOR
CAPAC ITO R/
POWER CHOKE
REPRESENTATIVE DRAWING ONLY,SOME MODELS MAY VARY IN APPEARANCE.

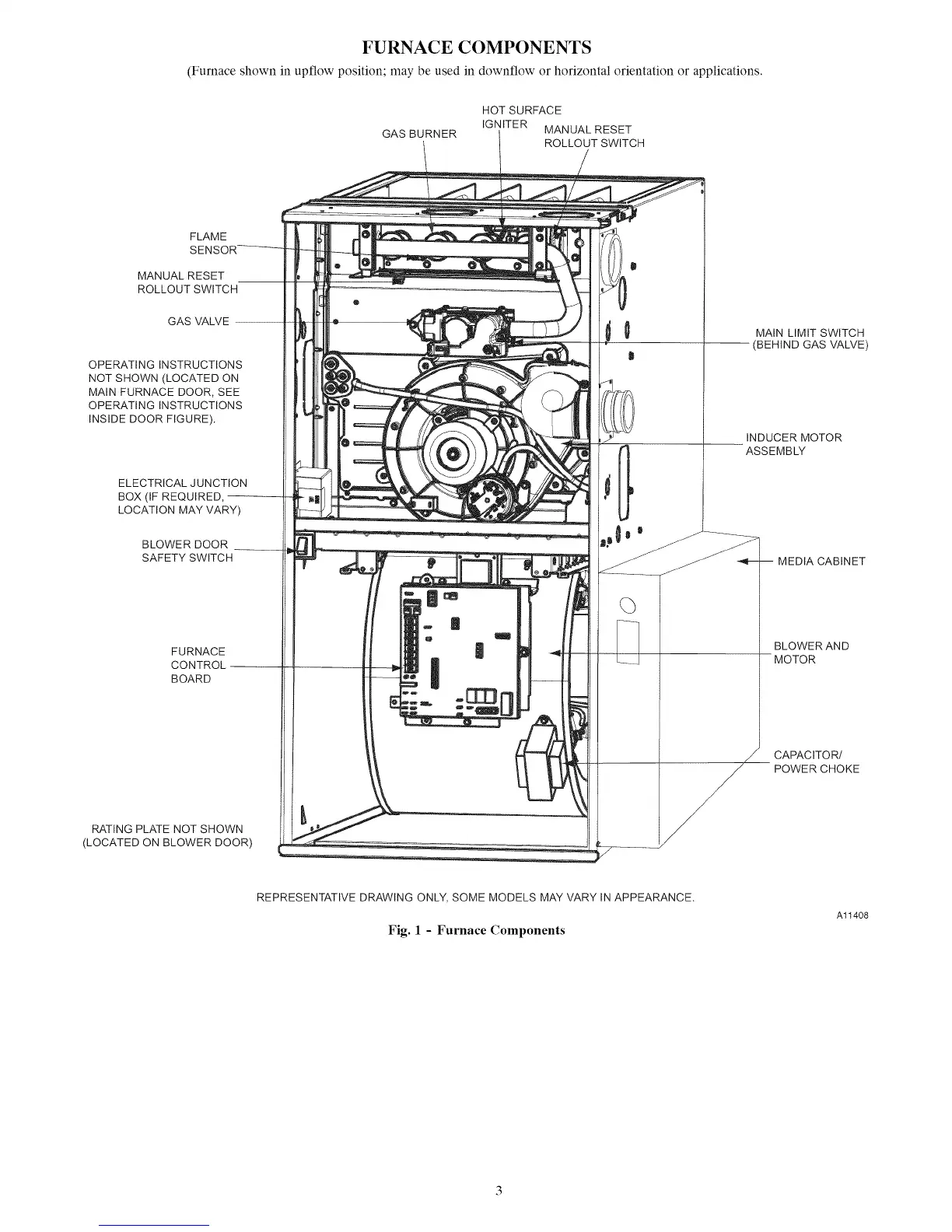

Fig. 1 - Furnace Components
A11408
