2
Обзор продукта
Linksys X1000

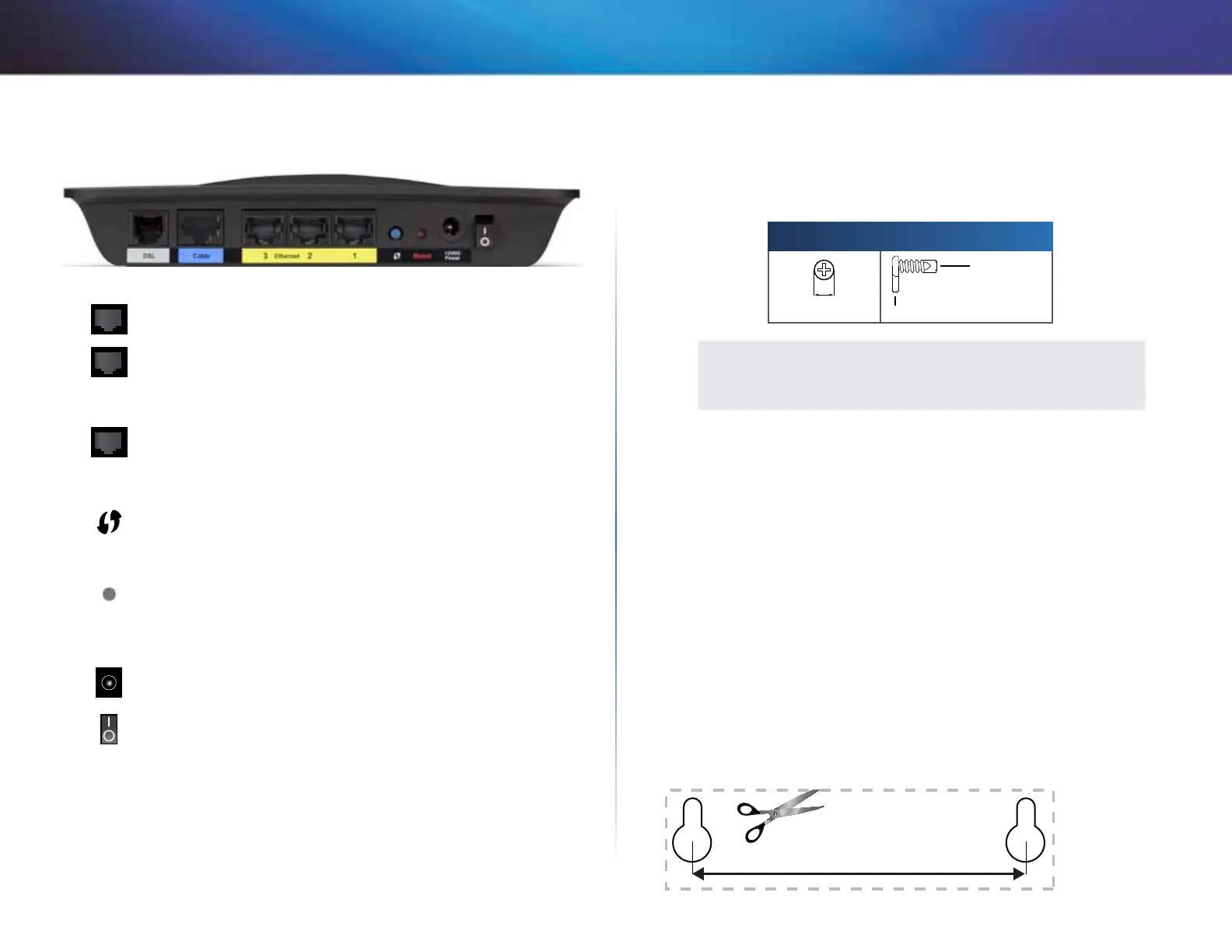

Задняя панель
DSL—Подключение к линии ADSL.
Cable (Кабель)—Чтобы использовать модем‑маршрутизатор
только в качестве маршрутизатора, с помощью сетевого
кабеля соедините этот порт с портом LAN/Ethernet
отдельного модема.
Ethernet—К этим портам Ethernet с помощью кабелей
Ethernet (также называемых сетевыми кабелями) модем‑
маршрутизатор подключается к компьютерам или любым
другим устройствам, присутствующим в вашей сети Ethernet.
Wi-Fi Protected Setup™—Нажмите эту кнопку, чтобы
с помощью функции Wi‑Fi Protected Setup™ выполнить поиск
беспроводных устройств, поддерживающих режим Wi‑Fi
Protected Setup™.
Reset ()—С помощью этой кнопки можно выполнить
восстановление заводских настроек маршрутизатора,
используемых по умолчанию. Нажмите и удерживайте кнопку
в течение примерно 5 секунд.
—Порт "Питание" служит для подключения
входящего в комплект поставки адаптера питания.
—Нажмите | (вкл.), чтобы
включить питание модема‑маршрутизатора.
Настенное крепление
На нижней панели маршрутизатора имеются два отверстия для настенного
крепления. Расстояние между отверстиями составляет 75,6 мм. Для
установки маршрутизатора требуются два шурупа.
3‑4мм
7‑8мм 1,5‑2мм
Cisco не несет ответственности за повреждения, ставшие
результатом ненадежного крепления устройства на стене.
Выполните следующие указания:
1. Определите место для установки маршрутизатора. Убедитесь, что
поверхность стены ровная, сухая и прочная. Также убедитесь, что
электрическая розетка находится в пределах досягаемости.
2. Просверлите два отверстия в стене. Расстояние между отверстиями
должно составлять 75,6мм.
3. Вверните шуруп в каждое отверстие таким образом, чтобы между
его головкой и поверхностью стены остался зазор 3мм.
4. Совместите отверстия на нижней панели маршрутизатора с этими
двумя шурупами.
5. Установите маршрутизатор отверстиями на шурупы и сдвиньте его
вниз до упора. Убедитесь, что маршрутизатор закреплен надежно.
Шаблон для настенного крепления
Распечатайте эту страницу в масштабе 100%.
Вырежьте шаблон по пунктирным линиям и приложите его к стене, чтобы
в точности выдержать размеры между высверливаемыми отверстиями.
75,6 mm
