23
ASSEMBLAGE
IMPORTANT : Cet appareil est livré sans essence et sans huile. Après avoir assemblé
l’appareil, faites le plein d’essence et d’huile selon les instructions de la notice
d’utilisation du moteur fournie avec l’appareil.
NOTE : Dans ce manuel, les mentions de droite et de gauche s’entendent à partir du
poste de conduite.
Désemballage
Ouverture de la boîte
1. Coupez les coins de la boîte de haut en bas.
2. Enlevez toutes les pièces non installées.
3. Enlevez le matériel d’emballage.
Retrait de la tondeuse de la boîte
1. Levez l’arrière de la tondeuse, détachez-la du carton et poussez-la hors de la
boîte.
2. Vérifiez dans la boîte s’il y a d’autres pièces.
Pièces non installées
• Sac à herbe
• Couvercle du déflecteur d’éjection latéral
• Huile à moteur

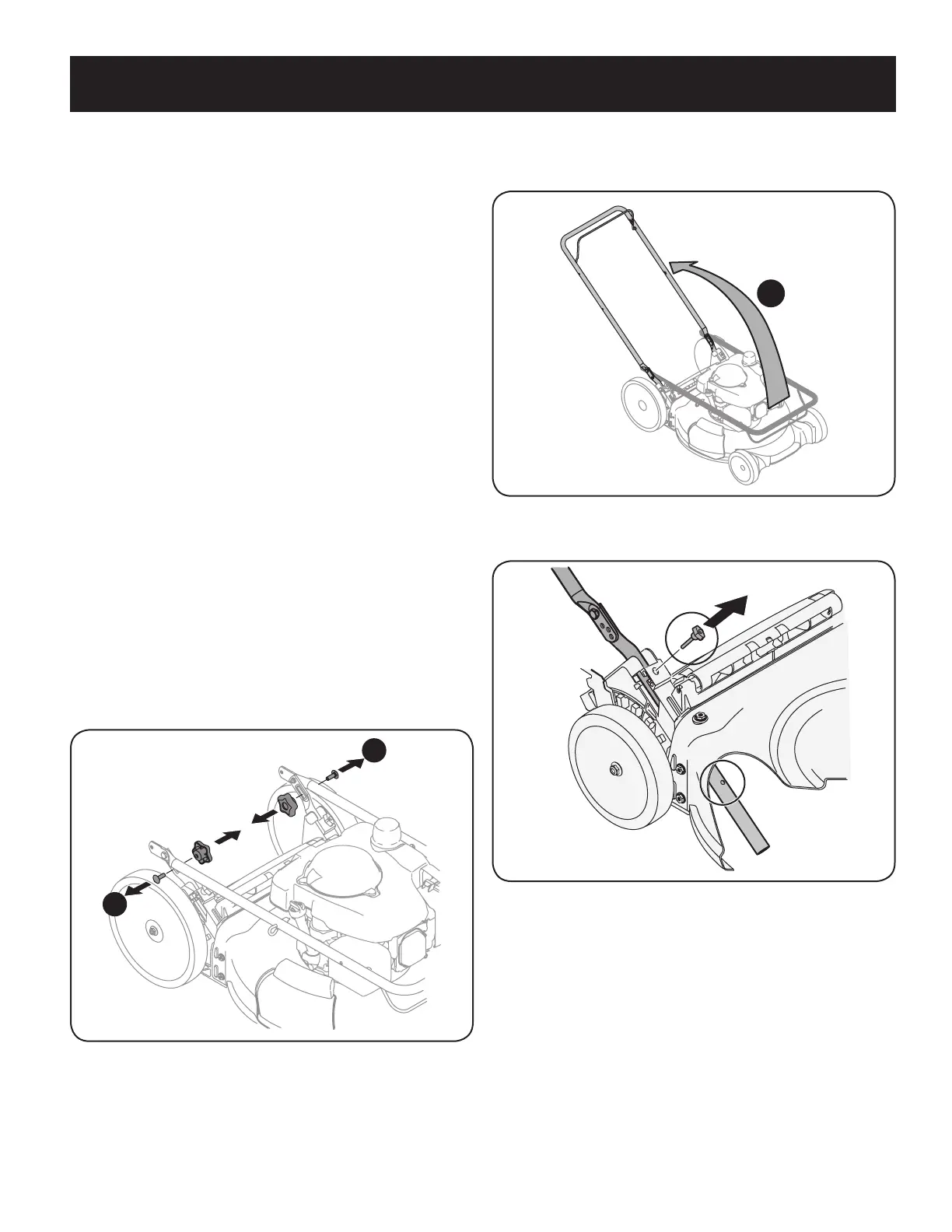

Assemblage
Installation de la poignée
1. Enlevez le matériel d’emballage qui se trouve entre les parties supérieure et
inférieure de la poignée.
a. Retirez les écrous papillons et les boulons carrosserie de la poignée.
Voir Figure 1. Ne desserrez pas et ne retirez pas les autres boulons
qui se trouvent à proximité.
Figure 1
b. Assurez-vous que la tondeuse est stable, puis faites pivoter la partie
supérieure vers le haut. Voir Figure 2. Veillez à ne pas pincer le câble
lorsque vous relevez la poignée.
Figure 2
2. Retirez boulons à oreilles des supports de la poignée. Voir Figure 3.
Figure 3
