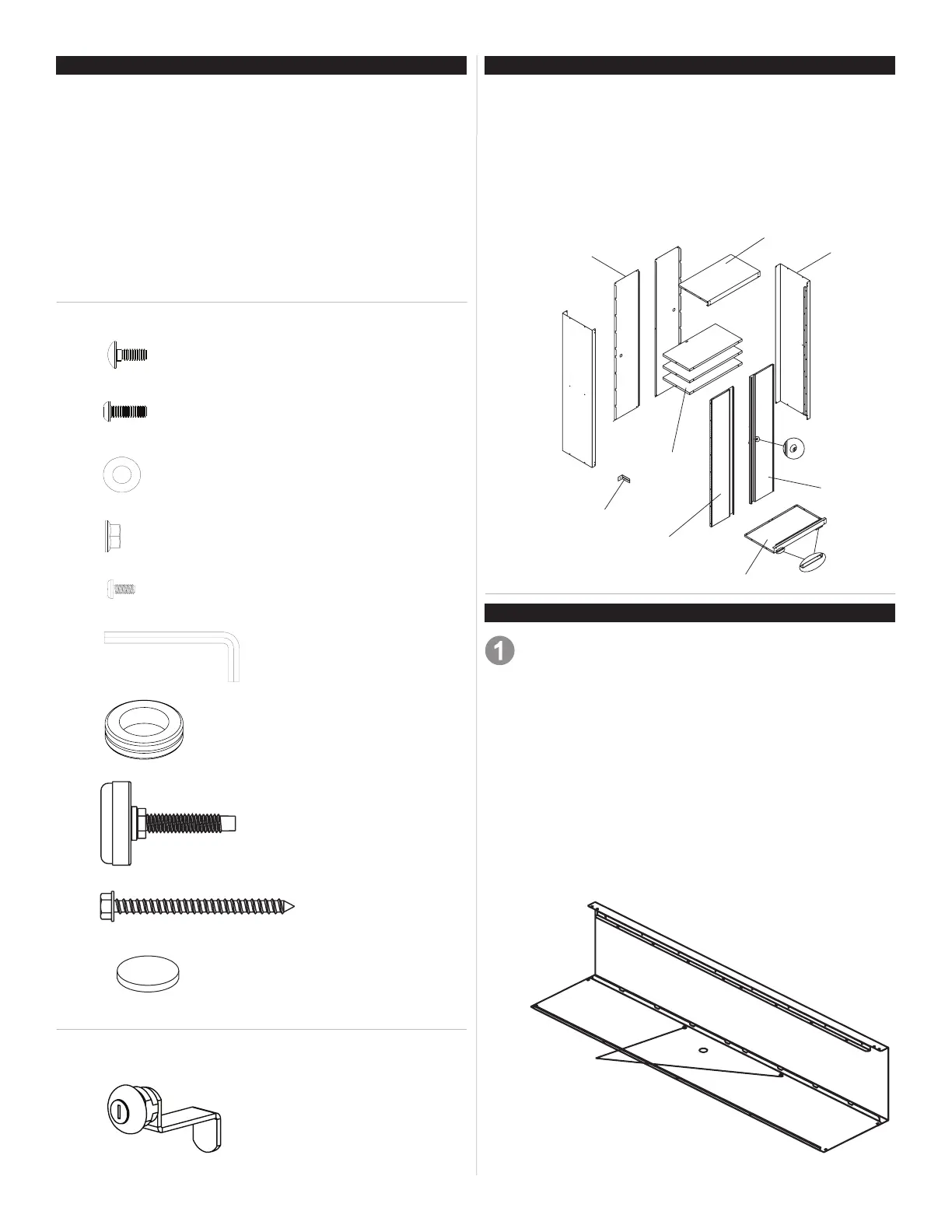

Craftsman 2000 Series User Manual

11
HERRAMIENTAS NECESARIAS:
Llave de cubo
Cubo de 3/8”
Cubo profundo de 7/16”
Llave de extremo abierto de 7/16”
Cuadrado
Destornillador, cabeza plana
Destornillador, punta en cruz
Taladro
Broca de taladro de 1/8”
Broca de taladro de 1/4”
Localizador de vigas
FERRETERÍA
Perno con cabeza de hongo de 1/4-20 x 5/8”
(Cant.: 14)
Tuerca con brida dentada de 1/4-20
(Cant.: 38)
Arandela de 11/32” (Cant: 14)
Tornillo de cabeza ciega de 1/4-20 x 3/4”
(Cant: 24)
Tornillo de cabeza plana #8 - 32 x 3/8”
(Cant.: 16)
Llave hexagonal de 5/32”
(Cant.: 1)
Sombrerete (Cant.: 2)
Pata niveladora (Cant.: 4)
Imán (Cant.: 1)
CC(12)
BB(18)
AA(10)
DD(10)
EE(28)
FF(1)
GG(1)
HH(1)
Tornillo de 14-10 X 3”
(Cant.: 1)
Elementos necesarios:
Tornillo de cabeza ciega de 1/4-20 x 3/4” (Cant: 4)
Tuerca con brida dentada de 1/4-20 (Cant.: 4)
Proceso:
• Coloque (1) panel lateral con el lado de la brida hacia
abajo. Use el material de embalaje para prevenir
rasguños.
•Inserte(2)tornillosenlos(2)oriciosdelcentrodesde
la parte inferior de la brida en el panel lateral.
• Coloque (1) panel trasero sobre los tornillos en el
lateral. Sujete con (2) tuercas.
• Repita para el panel lateral restante y el panel trasero.
ACCESORIOS DE MONTAJE INCLUIDOS:
Use los
(2)oricios
del centro
3
D (3)
E
G
F
H
C (2)
B
A (2)
CONTENIDO DE LA CAJA
A. Panel lateral
B. Parte superior
C. Panel trasero
D. Estante
E. Puerta izquierda
F. Puerta derecha
G. Parte inferior
H. Soporte de montaje
ENSAMBLAJE
EL GABINETE DE 48 PULGADAS TAMBIÉN INCLUYE:
Cerradura de un solo lado
(Cant.: 1)
