22
ENSAMBLAJE
ADVERTENCIA:
A fin de evitar lesiones personales
graves y daños a la unidad, apáguela antes de extraer o
instalar el tubo o boquilla de la sopladora.

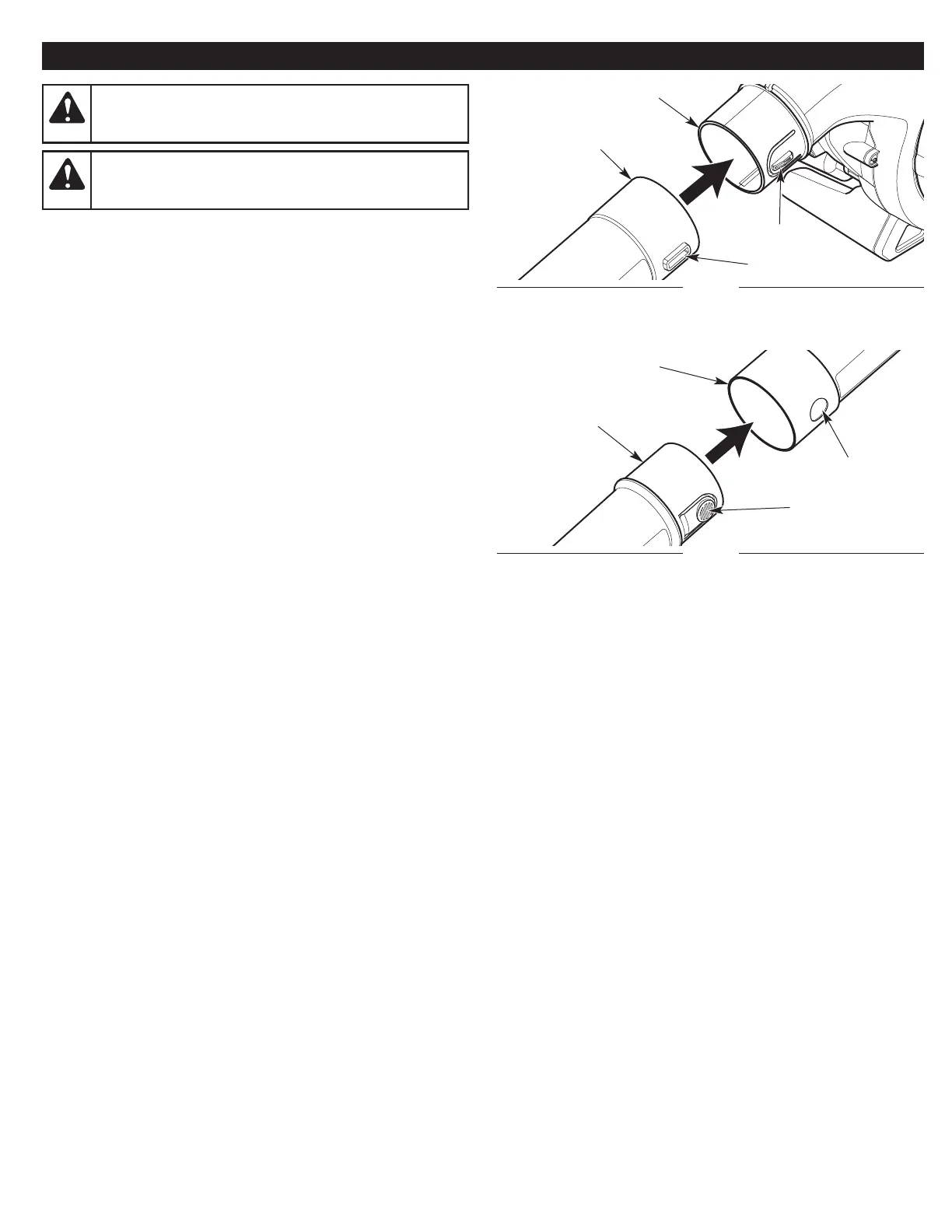

Fig. 1
Salida del soplador
Tubo superior
de sopladora
Lengüeta
Ranura
ADVERTENCIA:
A fin de evitar que se produzcan
lesiones personales graves, no opere nunca la unidad si el
tubo superior de la sopladora no está firmemente instalado.
Fig. 2
Tubo superior
de sopladora
Boquilla
Orificio
Lengüeta
PROCEDIMIENTO PARA EL MONTAJE DE LA UNIDAD
• Instale siempre el tubo superior de la sopladora.
• Use únicamente la boquilla para concentrar e intensificar el flujo
de aire cuando sea necesario. NO use la boquilla para tareas
generales ni durante períodos prolongados.
Instalación del tubo superior de la sopladora
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Alinee la ranura del tubo superior de la sopladora con la
lengüeta de la salida de la unidad (Fig. 1).
3. Oprima el tubo superior de la sopladora en la salida de la
sopladora hasta que la lengüeta se trabe firmemente en la
ranura (Fig. 1).
Instalación de la boquilla
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Se debe alinear la lengüeta de la boquilla con el orificio del tubo
superior de la sopladora (Fig. 2).
3. Oprima la boquilla para que entre en el tubo superior de la
sopladora hasta que la lengüeta se trabe firmemente en el
orificio (Fig. 2).
Extracción de la boquilla
1. Coloque la unidad sobre una superficie plana y nivelada.
2. Oprima firmemente la lengüeta de la boquilla hacia adentro y tire de
la boquilla para sacarla del tubo superior de la sopladora (Fig. 2).
