ESPAÑOL
39
Fig.G

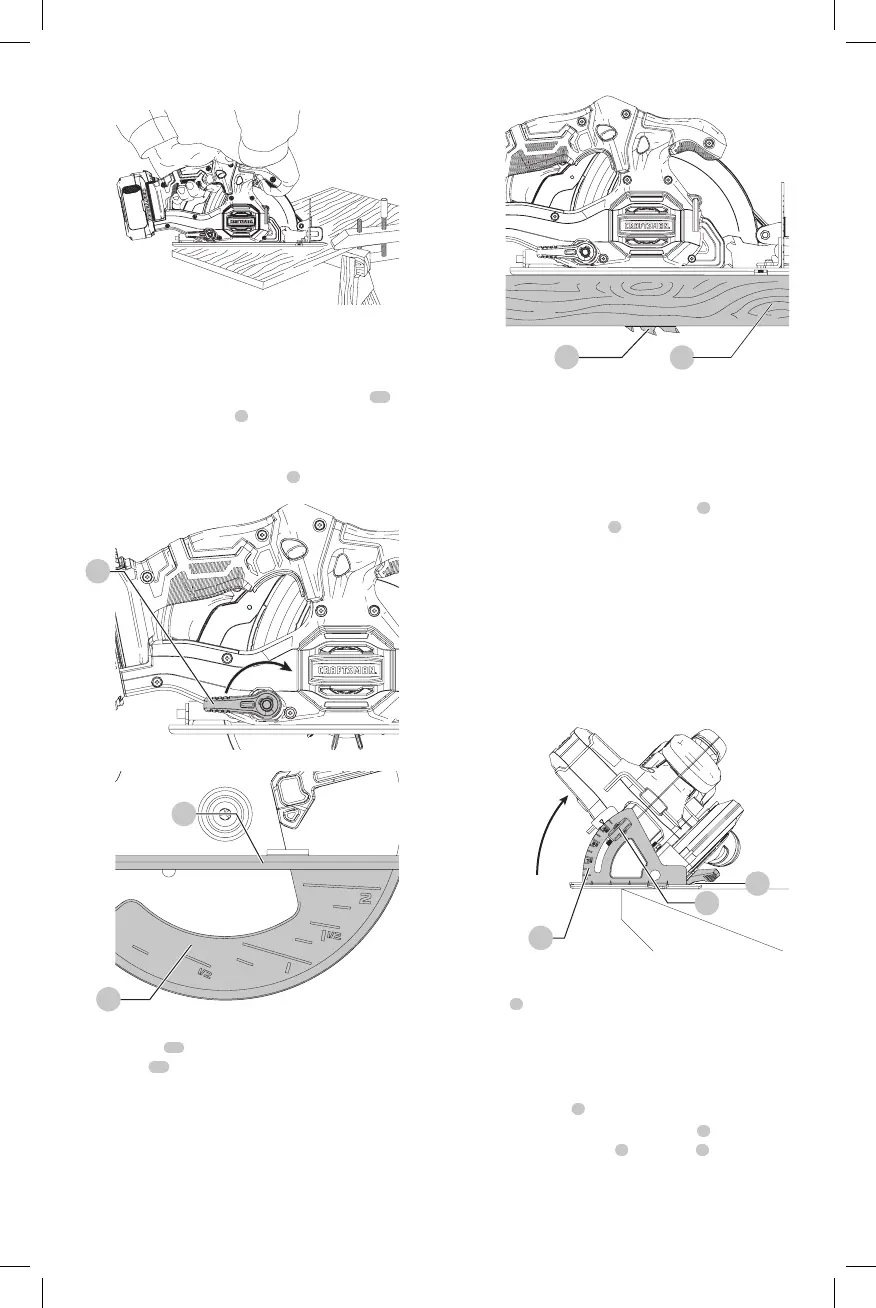

Ajuste de la Profundidad de Corte (Fig. H–J)
La profundidad de corte debe fijarse en función del grosor
de la pieza de trabajo.
1. Afloje la perilla de regulación de profundidad
13
para
desbloquear la zapata
5
de la sierra.
2. Alinee la zapata de la sierra con la profundidad de
corte deseada indicada en las marcas de la escala en la
protector de la hoja de la sierra
7
.
Fig.H
13
Fig.I
5
7
3. Regule la profundidad de la sierra de manera que sólo
un diente
18
de la hoja sobresalga bajo la pieza de
trabajo
19
, como se muestra en la Figura J.
Fig.J
18
19
4. Apriete la palanca o perilla para bloquear la zapata de la
sierra en el lugar.
Regulación del Ángulo de Bisel (Fig. A, K)
Esta herramienta puede fijarse para biselar ángulos entre
0° y 50°.
1. Afloje la perilla de regulación de bisel
9
para
desbloquear la zapata
5
de la sierra.
2. Mueva la zapata de la sierra a la posición deseada
correspondiente con las marcas de ángulo de bisel en
la zapata.
3. Ajuste la perilla de regulación de bisel para trabar la
zapata de la sierra en el lugar.
4. Confirme la exactitud de la configuración marcando el
ángulo de bisel de corte actual en un pequeño trozo
dematerial.
Fig.K
9
10
5
Ajuste de la Zapata para Cortes de 90° (Fig. A)
El zapata
5
ha sido fijado por la fábrica para asegurar que la
hoja esté perpendicular a la zapata a 0 ° ajuste de bisel.
Si se requieren ajustes adicionales:
1. Ajuste la sierra a un bisel de 0°.
2. Repliegue el protector de la hoja de la sierra con escala
de profundidad
7
.
3. Afloje la perilla de regulación de bisel
9
. Coloque una
escuadra contra la hoja
6
y la zapata
5
para realizar el
ajuste de 90°.
