29
ENSAMBLAJE

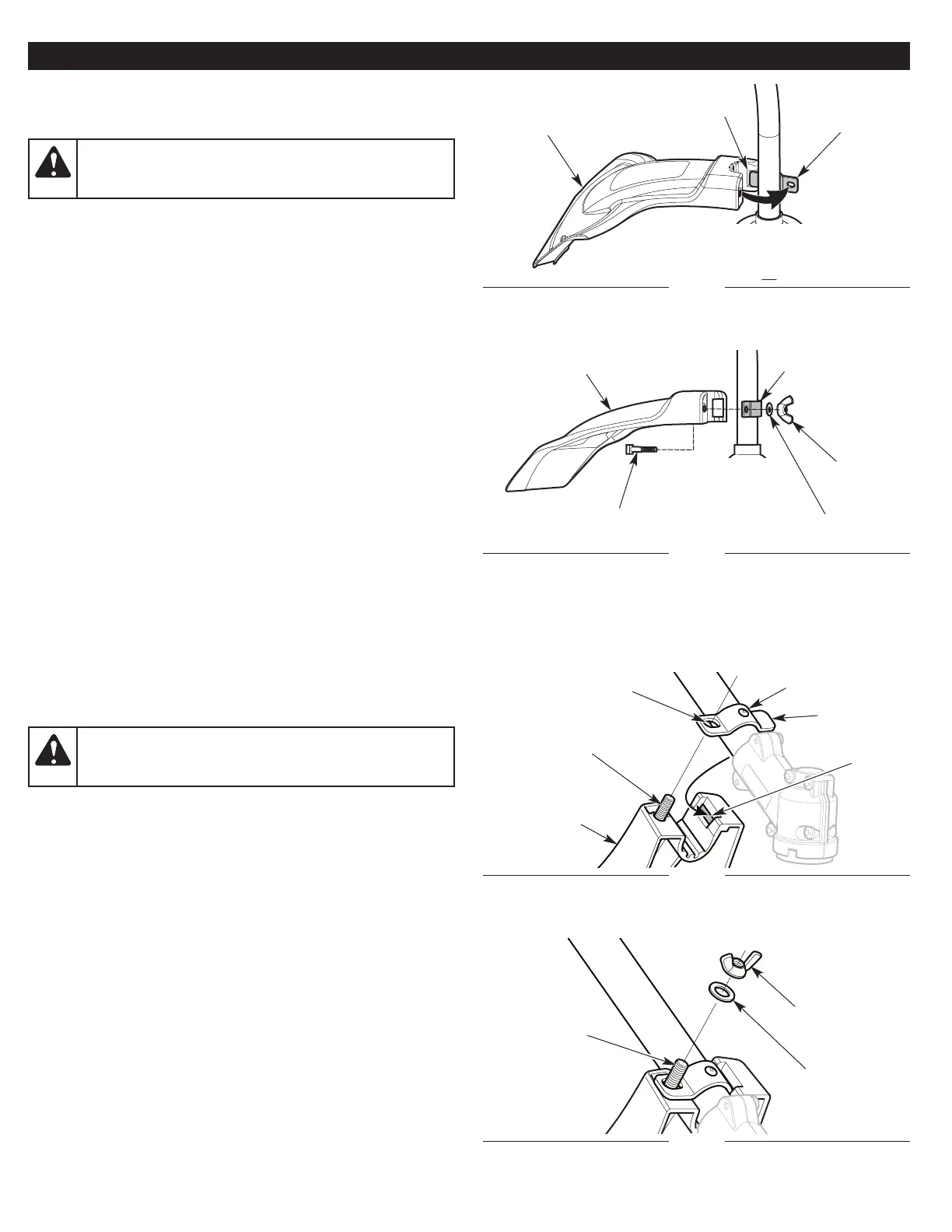

INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Nº de modelo WC205 / CMXGTAMDA25C
1. Extraiga la tuerca de mariposa y la arandela del protector del
cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte
de montaje dentro de la ranura del protector del cabezal de
corte (Fig. 1).
3. Rote el protector del cabezal de corte en el sentido contrario a
las agujas del reloj para alinear el orificio del protector del
cabezal de corte con el orificio del soporte de montaje (Fig. 1).
4. Inserte el perno cuadrado dentro del orificio que está debajo del
protector del cabezal de corte (Fig. 2) Oprima el perno cuadrado
para que pase a través del protector del cabezal de corte y el
soporte de montaje.
5. Coloque la arandela sobre el perno cuadrado (Fig. 2).
6. Atornille la tuerca de aleta en el perno cuadrado hasta que el
protector del cabezal de corte quede firme en su lugar (Fig. 2).
Fig. 1
Soporte de
montaje
Protector del
cabezal de corte
ADVERTENCIA:
A fin de evitar que se produzcan
lesiones personales graves, no opere nunca la unidad sin
el protector del cabezal de corte en su lugar.
Fig. 2
Arandela
Perno cuadrado
Ranura
Tuerca de
mariposa
Protector del cabezal de corte
Soporte de montaje
INSTALACIÓN DEL PROTECTOR DEL CABEZAL DE CORTE
Nº de modelo WS205 / CMXGTAMDAZ25
1. Extraiga la tuerca de mariposa y la arandela del protector del
cabezal de corte.
2. Inserte la lengüeta corta (la que no tiene orificio) en el soporte
de montaje dentro de la ranura del protector del cabezal de
corte (Fig. 3).
3. Rote el protector del cabezal de corte hasta que el perno en el
protector del cabezal de corte sobresalga a través del orificio
del soporte de montaje (Fig. 3).
4. Coloque una arandela sobre el perno (Fig. 4).
5. Atornille la tuerca mariposa sobre el perno hasta que el
protector del cabezal de corte esté firmemente colocado en su
lugar (Fig. 4).
ADVERTENCIA:
A fin de evitar que se produzcan
lesiones personales graves, no opere nunca la unidad sin
el protector del cabezal de corte en su lugar.
Fig. 3
Soporte de montaje
Protector
del cabezal
de corte
Fig. 4
Arandela
Perno
Ranura
Tuerca de
mariposa
Lengüeta
Perno
Orificio
