30

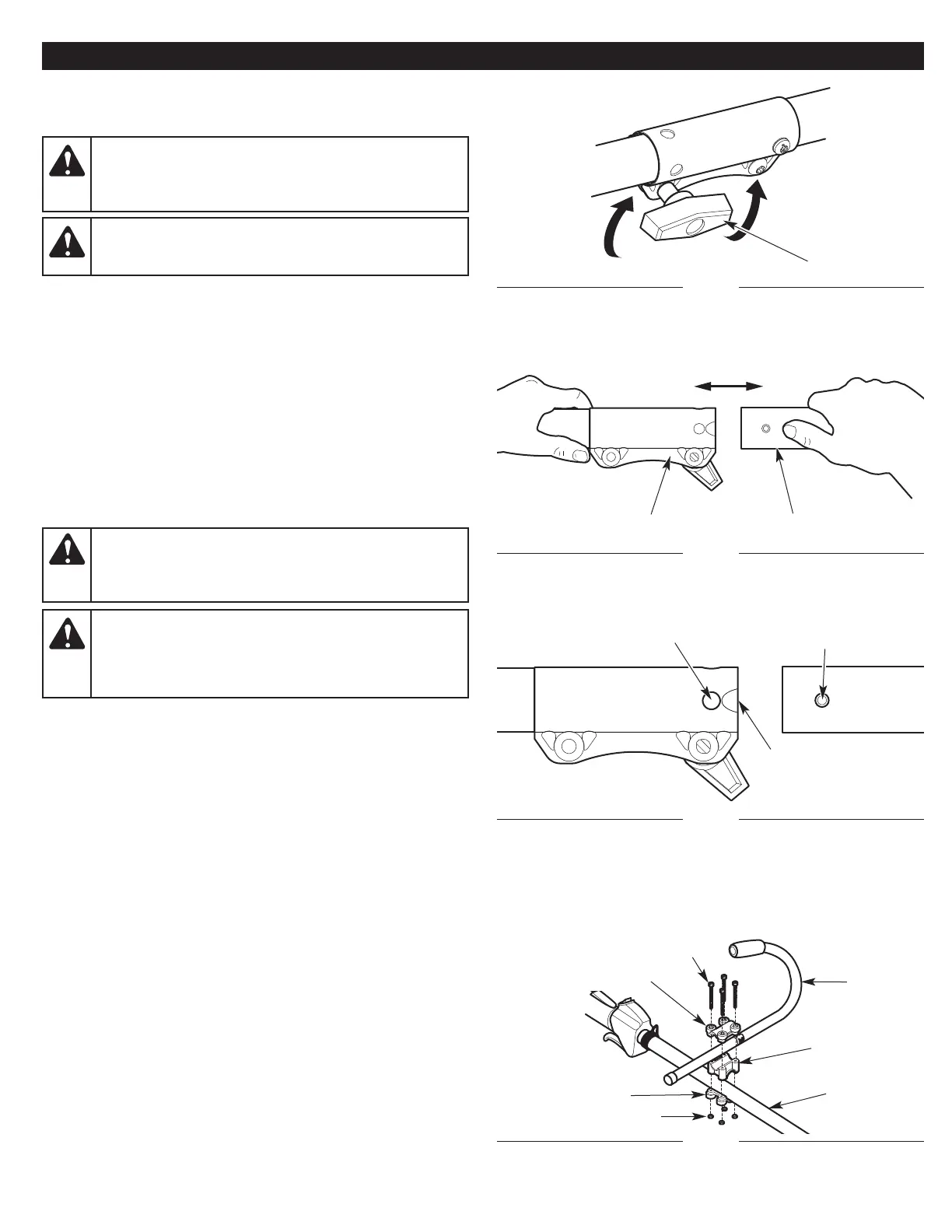

MONTAJE
Fig. 1
Fig. 3
Fig. 2
Agujero guía
Apriete
Afloje
Perilla
Acoplador
Accesorio
Orificio principal
Botón de liberación
INSTALACIÓN Y EXTRACCIÓN DEL ACCESORIO
El acoplador permite el uso de varios accesorios opcionales.
Instalación del accesorio
1. Quite la tapa de suspensión del accesorio. Guarde la tapa de
suspensión para utilizarla al almacenar el accesorio. De estar
presente, extraiga el espaciador gris del acoplador.
2. Coloque la unidad en una superficie plana y nivelada.
3. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojar el acoplador (Fig. 1).
4. Alinee el botón de liberación con el embutimiento de la guía (Fig. 3).
5. Presione el accesorio directamente dentro del acoplador (Fig. 2)
hasta que el botón de liberación encaje a presión firmemente del
orificio principal (Fig. 3).
6. Gire la perilla en el sentido de las agujas del reloj para apretar el
acoplador (Fig. 1).
Extracción del accesorio
1. Coloque la unidad en una superficie plana y nivelada.
2. Gire la perilla en el sentido contrario a las agujas del reloj para
aflojar el acoplador (Fig. 1).
3. Oprima y mantenga apretado el botón de liberación (Fig. 3).
4. Tire del accesorio directamente hacia fuera del acoplador (Fig. 2).
ADVERTENCIA:
Antes de comenzar a utilizar
cualquiera de los accesorios, lea y comprenda el manual
que viene con dicho accesorio. Tenga en cuenta toda la
información de seguridad que incluye.
ADVERTENCIA:
A fin de evitar lesiones personales
graves y daños a la unidad, apáguela antes de extraer o
instalar un accesorio.
ADVERTENCIA:
Este botón de liberación debe
colocarse a presión solamente en el orificio principal a
menos que se especifique lo contrario.
Si se utiliza un
orificio equivocado, se podrían producir lesiones
personales o daños a la unidad.
ADVERTENCIA:
Antes de utilizar esta unidad,
asegúrese de que el botón de liberación entre a presión
completamente dentro del orificio principal y que la perilla
quede bien ajustada.
INSTALACIÓN Y AJUSTE DE LA MANIJA
Instalación de la manija
1. Coloque la manija entre la abrazadera superior y la intermedia
(Fig. 4). Si es necesario, rote o voltee la abrazadera intermedia
hasta que los orificios de la abrazadera superior y de la
abrazadera intermedia se alineen.
2. Coloque las abrazaderas y la manija por encima del alojamiento
del eje superior y sobre la abrazadera inferior (Fig. 4).
NOTA: Asegúrese de que la parte curva de la manija se encuentre a
la izquierda del operador (Fig. 4).
3. Mientras sujeta las partes juntas, inserte los pernos (4) en los
orificios alineados (Fig. 4).
Fig. 4
Abrazadera inferior
Manija
Alojamiento del
eje superior
Tuercas (4)
Pernos (4)
Abrazadera
intermedia
Abrazadera superior
