Installez le protecteur d'accessoire de coupe lorsque vous vous servez de l'appareil comme désherbeuse.
Installez le protecteur d'accessoire de coupe sur son support en insérant les trois vis dans le support. Serrez
fermement avec un tournevis à tête plate (Fig. 5).
RETIRER L’ACCESSOIRE DE COUPE ET INSTALLER LA LAME DE COUPE
REMARQUE: pour faciliter le retrait ou l'installation de la lame ou de l'accessoire de coupe, placez l'appareil
au sol ou sur un établi.
Retrait du protecteur d'accessoire de coupe
Voir Retrait et installation du protecteur
d'accessoire de coupe.
Retirer l'accessoire de coupe
1. Alignez le trou de la bague de
l'arbre avec la fente de la tige de
blocage, puis insérez la tige dans le
trou de la bague (Fig. 9).
2. Maintenez la tige de blocage en
place en la saisissant près du bras
de l’appareil (Fig. 10).
3. Tout en tenant la tige de blocage,
retirez l’accessoire de coupe de l’arbre de sortie en le tournant à droite
(Fig. 11). Rangez l’accessoire de coupe pour un usage ultérieur.
REMARQUE : la retenue de la lame sous l’accessoire de coupe
servira au moment de l’installation de la lame de
coupe.
Installer la lame de coupe
4. Placez la lame de coupe sur la bague de l'arbre de sortie (Fig. 12).
5. Assurez-vous que la lame de coupe est centrée sur le pas de guidage
et qu'elle repose à plat contre la bague de l'arbre de sortie (Fig. 13).
6. Alignez le trou de la bague de l'arbre avec la fente de la
tige de blocage, puis insérez la tige dans le trou (Fig. 9 ).
7. Placez la retenue et l'écrou de la lame sur l'arbre de sortie.
Assurez-vous que la lame est bien mise.
8. Vissez l’écrou vers la gauche contre la lame tout en tenant
la tige de blocage :
• Si vous utilisez une clé dynamométrique et une douille de 13 mm, vissez selon les valeurs de couple suivantes: 325
- 335 po•lb, 27 - 28 pi•lb, 37 -38 N•m.
• Si vous n’avez pas de clé dynamométrique, utilisez une clé fermée ou à douille de 13 mm et tournez l'écrou jusqu'à
ce que la retenue soit bien ajustée contre la bague de l'arbre. Assurez-vous que la lame est bien mise, puis donnez
à l'écrou entre 1/4 et 1/2 tour supplémentaire à gauche (Fig. 14).
9. Retirez la tige de blocage de sa fente.
INSTALLATION ET RÉGLAGE DE LA POIGNÉE EN D
1. Retirez les vis et la pièce de fixation du bas qui ont été installées sur la
poignée en “D” pour l’envoi.
2. Placez la poignée en « D » sur le logement de l’arbre et sur la fixation inférieure
(Fig.1). Placez-la à un minimum de 15,24 cm (6 pouces) de l’extrémité de la
poignée de l’arbre.
3. Commencez à visser les vis avec un gros tournevis plat ou un tournevis T-25
Torx. Ne pas serrer à fond avant d’avoir ajusté la poignée.
4. Si la poignée a été installée d’avance, desserrez les vis sur la poignée en « D »
juste assez pour bouger cette dernière.
5. Tout en tenant la machine en position de fonctionnement (Fig. 20), mettez la poignée en « D » dans la position qui
vous donne le plus de prise.
6. Serrez les vis de fixation uniformément jusqu’à ce que la poignée en « D » soit bien en place.
NOTE: Make sure the barrier bar will point toward the operator’s body when the unit is held in the operating
position.
FONCTIONNEMENT DU RAPID-LINK
™
Les accessoires TrimmerPlus® suivants sont également disponibles pour votre appareil :
Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720
Taille-haie articulés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720*
Débroussailleuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720*
Motobineuse de jardin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . GC720
Coupe-bordures pour gazon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720*
Tronçonneuse sur perche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720
Débroussailleuse à arbre droit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725
Turbosouffleuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
* N’utilisez PAS cet accessoire avec un produit électrique.
RETRAIT DE L'ACCESSOIRE DE COUPE OU AUTRE
1. Dévissez le bouton vers la gauche (Fig. 4).
2. Appuyez sur le bouton de déclenchement et
maintenez-le enfoncé (Fig. 2).
3. Tenez fermement le corps de l'arbre supérieur
et retirez l'accessoire de coupe ou autre du
coupleur Rapid-link™. (Fig. 3)
INSTALLATION DE L'ACCESSOIRE DE
COUPE OU AUTRE
REMARQUE: Pour faciliter l'installation ou le
retrait d'accessoires, placez l'appareil au sol
ou sur un établi.
1. Dévissez le bouton vers la gauche (Fig. 4).
2. Tenez fermement l'accessoire et enfoncez-le tout droit dans le coupleur Rapid-link™
(Fig. 3).
REMARQUE: Aligner le bouton de déclenchement avec le renfoncement-guide
facilitera l'installation (Fig. 2).
3. Serrez le bouton en le tournant à droite (Fig. 4).
Pour couper les bordures à l’aide de la tête d'accessoire de coupe sur les modèle
Rapid-link™, verrouillez le bouton de déclenchement de l'accessoire de coupe dans le
trou de 90° (Fig. 4).
Bouton
Fig. 4
Trou de coupe de
bordures de 90°
MÉLANGE D'HUILE ET DE CARBURANT
En général, si l'appareil ne fonctionne pas correctement, c'est que le carburant est vieux ou mal mélangé. Prenez soin
d'utiliser de l’essence sans plomb fraîche et propre. Suivez à la lettre les instructions de mélange de carburant et d'huile.
DÉFINITION DES CARBURANTS MÉLANGÉS
Les carburants d'aujourd'hui sont souvent un mélange d'essence et d'oxygénés comme l'éthanol, le méthanol ou l'éther
MTBE. Un carburant mélangé à l'alcool absorbe l'eau. Il suffit de 1 % d'eau pour séparer le carburant et l'huile. Cela forme de
l’acide pendant le stockage. Si vous devez utiliser ce type de carburant, servez-vous de carburant frais (moins de 30 jours).
Usage de carburants mélangés
Si vous choisissez d'utiliser ou ne pouvez éviter d'utiliser un carburant mélangé, suivez les conseils suivants :
• Utilisez toujours un mélange de carburant frais selon le manuel de l'utilisateur.
• Agitez toujours le mélange de carburant avant d'alimenter l'appareil.
• Videz le réservoir et faites marcher le moteur jusqu'à l’assécher avant d'entreposer l'appareil.

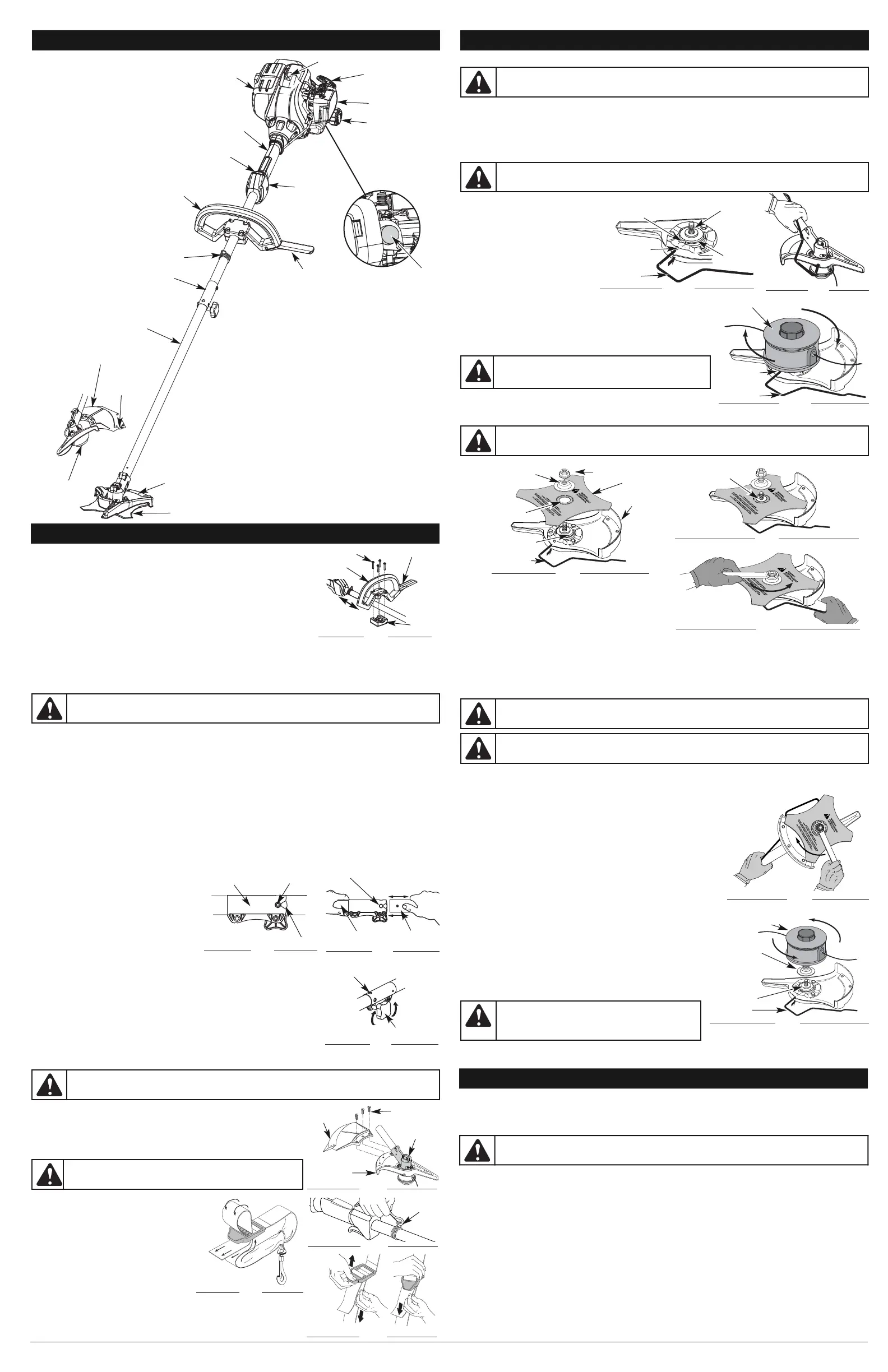

FAMILIARISEZ-VOUS AVEC L’APPAREIL
APPLICATIONS
Utilisation comme désherbeuse :
• Coupe d'herbe et de mauvaises herbes
légères.
• Coupe de bordures
• Tailler autour des arbres, des clôtures, etc.
Utilisation comme débroussailleuse :
• Coupe de mauvaises herbes et
broussailles légères de 1,3 cm (1/2") de
diamètre maximum
D'autres accessoires peuvent être utilisés
avec le l'appareil.
Manette
des gaz
Poignée en D
Poignée de l'arbre
Couvercle du
filtre à air
Bougie
Corps de l'arbre
Poignée de la
corde de
démarrage
lame de
débroussaillage
Silencieux
Commande Marche/Arrêt
Protecteur d'accessoire de coupe
Bouchon du
carburant
Poire
d'amorçage
INFORMATIONS SUR L'HUILE ET LE CARBURANT
INSTRUCTIONS DE MONTAGE
AVERTISSEMENT :
Il a été prouvé que l’utilisation de carburant contenant plus de 10% d’éthanol
est susceptible d’endommager ce moteur et annulera la garantie.
Renfoncement-guide
Fig. 2
Bouton de
déclenchement
Coupleur
Rapid-link
™
Corps de l'arbre
supérieur
Fig. 3
Corps de l'arbre
inférieur
Trou principal
Rapid-link™
8
Bar barrière
Clip bandoulière
AVERTISSEMENT :
Avant d’utiliser tout accessoire, veuillez lire et comprendre le manuel
accompagnant l’accessoire. Suivez toutes les informations relatives à la sécurité qui y figurent.
Fig. 13
Pas de guidage
RETRAIT ET INSTALLATION DU PROTECTEUR D'ACCESSOIRE DE COUPE
Enlevez le protecteur d'accessoire de coupe lorsque vous vous servez de
l'appareil comme débroussailleuse.
Retirez le protecteur d'accessoire de coupe de son support en enlevant les trois
vis à l'aide d'un tournevis à tête plate (Fig. 5). Rangez les pièces pour un usage
ultérieur.
INSTALLER LE HARNAIS
1. Faites passer la bandoulière au centre de la
boucle.
2. Tirez la bandoulière par-dessus la traverse
et à travers la fente de la boucle (Fig. 6).
3. Passez le harnais par-dessus la tête puis
sur l'épaule. Accrochez-le au raccord de
soutien (Fig. 7).
4. Réglez la longueur en fonction de la taille
de l'opérateur. Tirez la languette pour
rallonger ou tirez la bande pour raccourcir
(Fig. 8).
AVERTISSEMENT :
n'installez PAS le protecteur d'accessoire de coupe si vous utilisez l'appareil
avec une lame. Enlevez le protecteur avant d'enlever ou d'installer la lame.
AVERTISSEMENT :
portez toujours le harnais d'épaule
lorsque vous utilisez la lame de coupe afin d'éviter de vous
blesser.
Protecteur
d'accessoir
e de coupe
Support du
protecteur
(3) vis
Boîtier
d'engrenages
Fig. 5
Fig. 6
Raccord
de soutien
Fig. 7
Fig. 8
AVERTISSEMENT :
pour éviter des blessures graves, le protecteur d'accessoire de coupe DOIT
toujours être installé lorsque vous vous servez de l'appareil comme désherbeuse.
AVERTISSEMENT :
fle boîtier d'engre- nages chauffe à l'usage et peut blesser l'opérateur. Il reste
chaud brièvement après l'arrêt. Ne le touchez pas tant qu'il n'a pas refroidi.
Fente de la tige
de blocage
Trou de la bague de l'arbre
Arbre de sortie
Fig. 9
Tige de
blocage
Fente de la
tige de
blocage
Accessoire de coupe
Fig. 11
Tige de blocage
Fig. 10
AVERTISSEMENT :
pour éviter des blessures graves,
portez toujours des gants lorsque vous manipulez ou
installez la lame.
AVERTISSEMENT :
si la lame de coupe est décentrée, l'appareil vibrera et la lame pourrait
s'envoler, ce qui causerait des blessures graves.
Support du
protecteur
Tige de blocage
Lame de
coupe
Retenue de la lame
Écrou
Bague de l'arbre
de sortie
Trou de guidage
Fig. 12
De 1/4 à 1/2 tour
à gauche
Fig. 14
AVERTISSEMENT :
Pour éviter des blessures graves et ne pas endommager l'appareil, ne le faites
pas marcher avec la tige de blocage dans sa fente.
AVERTISSEMENT :
n'aiguisez pas la lame de coupe : son extrémité pourrait casser à l'usage et
causer des blessures graves. Remplacez-la plutôt.
RETIRER LA LAME DE COUPE ET INSTALLER L'ACCESSOIRE DE COUPE
Retirer la lame de coupe
1. Alignez le trou de la bague de l'arbre avec la fente de la tige de
blocage, puis insérez la tige dans le trou (Fig. 9).
2. Maintenez la tige de blocage en place en la saisissant près du bras de
l’appareil (Fig. 10).
3. Tenez la tige de blocage et desserrez l'écrou de la lame en le tournant
à droite avec une clé fermée ou à douille de 13 mm (Fig. 15).
4. Retirez l'écrou, la retenue de lame et la lame. Rangez l’écrou et la
lame ensemble en lieu sûr pour un usage ultérieur. Gardez hors de
portée des enfants.
Installer l'accessoire de coupe
5. Alignez le trou de la bague de l'arbre avec la fente de la tige de
blocage, puis insérez la tige dans le trou. (Fig. 9). Placez la retenue de
lame sur l’arbre de sortie, la partie plate reposant contre la bague de
l’arbre tel qu'indiqué sur la Fig. 16. Vissez l'accessoire de coupe à
gauche sur l'arbre. Vissez bien.
REMARQUE : la retenue de la lame doit être installée sur
l'arbre de sortie dans la position indiquée pour
que l’accessoire de coupe fonctionne correctement.
6. Retirez la tige de blocage.
7. Installez le protecteur d'accessoire de coupe. Voir Retrait et
installation du protecteur d'accessoire de coupe.
À droite
Fig. 15
Accessoire de coupe
Tige de
blocage
Retenue de la lame
Bague de l'arbre
de sortie
Fig. 16
AVERTISSEMENT :
pour éviter des blessures
graves, le protecteur d'accessoire de coupe DOIT
toujours être installé lorsque vous vous servez de
l'appareil comme désherbeuse.
INSTRUCTIONS DE MONTAGE
Poignée en D
15,24 cm
(6 po) min.
Bride
inférieure
(4) Vis
Barrier Bar
Fig. 1
Bague de
l'arbre de sortie
Outils requis :
• Tournevis à tête plate
• Tournevis T-25 Torx
• Tige de blocage
• Clé fermée ou à douille de 13 mm
Lame
coupante
Accessoire
de coupe
Protecteur d'accessoire
de coupe
