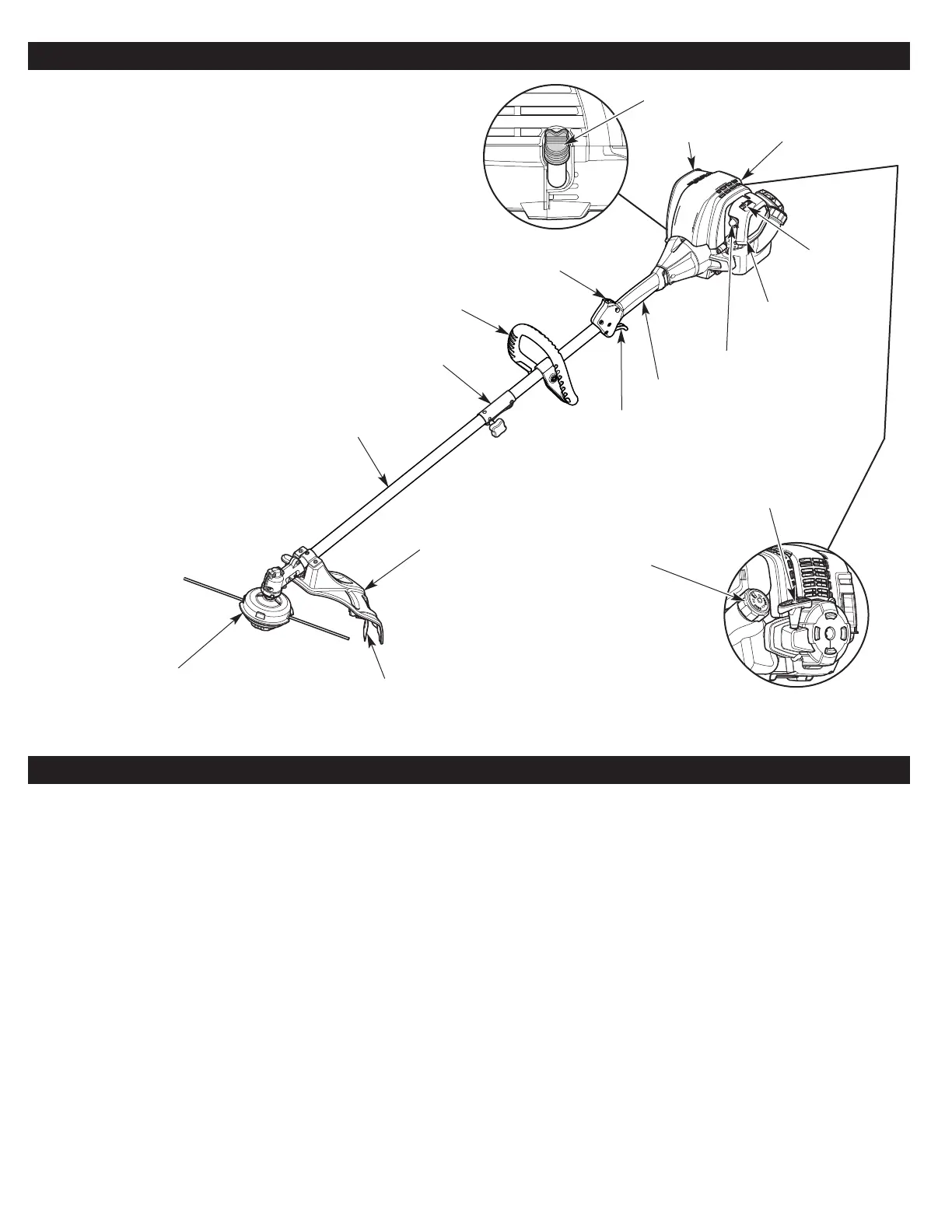

Carter de protection de
la tête de coupe
Bouchon du
réservoir de
carburant
Poignée
Tête de coupe
Poignée d’arbre
Tube de l’arbre
Poignée du câble
de démarreur
Manette
des gaz
Bougie
Pot d’échappement
Interrupteur
Marche/Arrêt
Poire d’amorçage
Lame du coupe-fil
Levier
d’étrangleur
Couvercle
du filtre à air
Coupleur
Bouchon de remplissage de l'huile
25
APPRENEZ À CONNAÎTRE VOTRE APPAREIL
APPLICATIONS
Utilisation comme taille-bordure :
• Coupe d’herbe et de mauvaises herbes.
• Coupe de bordures
• aille décorative autour des arbres, des clôtures, etc.
D’autres accessoires facultatifs peuvent être utilisés avec
cet appareil.
CARACTÉRISTIQUES*
* Toutes les caractéristiques reposent sur les dernières informations disponibles sur le produit au moment de l’impression de ce manuel.
Nous nous réservons le droit d’apporter à tout instant des modifications, sans préavis.
Type de moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Refroidi par air, 4 temps
Cylindrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 cc (1,5 po. cube)
Écartement des électrodes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,635 mm (0,025 po.)
Bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Champion® RDZ4H ou équivalent
Lubrification. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Huile SAE 30
Capacité d'huile du carter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 ml (2,03 oz.)
Capacité du réservoir de carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 355 ml (12 oz.)
Poids approximatif de l’appareil (sans carburant) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,4 - 6,8 kg (14 - 15 livres)
Mécanisme de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tête de butée
Diamètre du fil de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,41 mm (0,095 po.)
Diamètre de la trajectoire de coupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43,2 cm (17 po.)
AUCUN OUTIL NÉCESSAIRE POUR
L'ASSEMBLAGE :
• Tournevis à tête cruciforme #2
• Douille de 9,50 mm (3/8 po)
