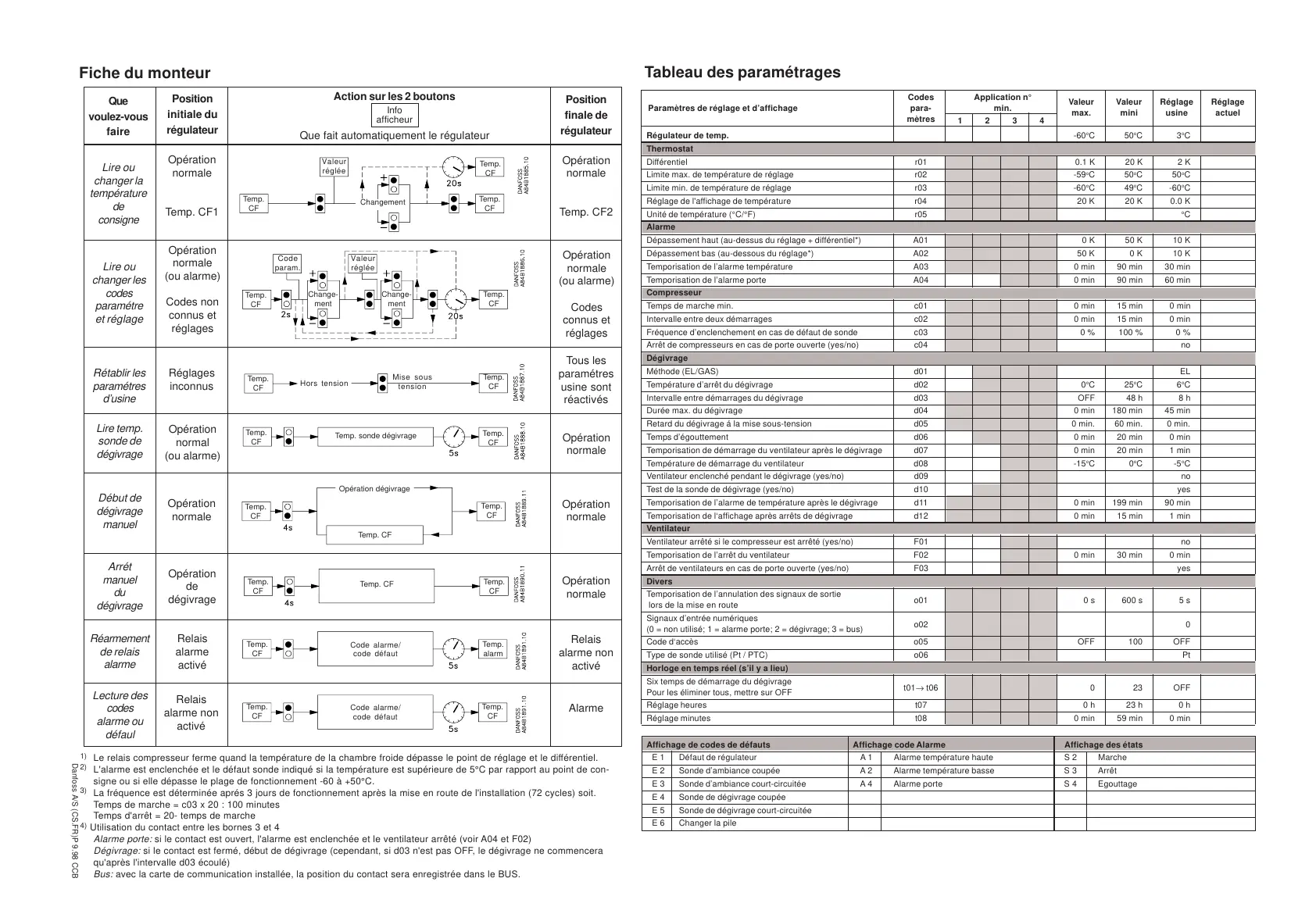

Tableau des paramétrages
Danfoss A/S (CS.FR)P 9.98 CCB
Fiche du monteur
1)
Le relais compresseur ferme quand la température de la chambre froide dépasse le point de réglage et le différentiel.
2)
L'alarme est enclenchée et le défaut sonde indiqué si la température est supérieure de 5°C par rapport au point de con-
signe ou si elle dépasse le plage de fonctionnement -60 à +50°C.
3)
La fréquence est déterminée aprés 3 jours de fonctionnement après la mise en route de l'installation (72 cycles) soit.
Temps de marche = c03 x 20 : 100 minutes
Temps d'arrêt = 20- temps de marche
4)
Utilisation du contact entre les bornes 3 et 4
Alarme porte:
si le contact est ouvert, l'alarme est enclenchée et le ventilateur arrêté (voir A04 et F02)
Dégivrage:
si le contact est fermé, début de dégivrage (cependant, si d03 n'est pas OFF, le dégivrage ne commencera
qu'après l'intervalle d03 écoulé)
Bus:
avec la carte de communication installée, la position du contact sera enregistrée dans le BUS.
Codes Application n°
Valeur Valeur Réglage Réglage
Paramètres de réglage et d’affichage para- min.
max. mini usine actuel
mètres
1234
Régulateur de temp. -60
o
C50
o
C3
o
C
Thermostat
Différentiel r01 0.1 K 20 K 2 K
Limite max. de température de réglage r02 -59
o
C50
o
C50
o
C
Limite min. de température de réglage r03 -60
o
C49
o
C -60
o
C
Réglage de l'affichage de température r04 20 K 20 K 0.0 K
Unité de température (°C/°F) r05
o
C
Alarme
Dépassement haut (au-dessus du réglage + différentiel*) A01 0 K 50 K 10 K
Dépassement bas (au-dessous du réglage*) A02 50 K 0 K 10 K
Temporisation de l’alarme température A03 0 min 90 min 30 min
Temporisation de l’alarme porte A04 0 min 90 min 60 min
Compresseur
Temps de marche min. c01 0 min 15 min 0 min
Intervalle entre deux démarrages c02 0 min 15 min 0 min
Fréquence d’enclenchement en cas de défaut de sonde c03 0 % 100 % 0 %
Arrêt de compresseurs en cas de porte ouverte (yes/no) c04 no
Dégivrage
Méthode (EL/GAS) d01 EL
Température d’arrêt du dégivrage d02 0
o
C25
o
C6
o
C
Intervalle entre démarrages du dégivrage d03 OFF 48 h 8 h
Durée max. du dégivrage d04 0 min 180 min 45 min
Retard du dégivrage á la mise sous-tension d05 0 min. 60 min. 0 min.
Temps d’égouttement d06 0 min 20 min 0 min
Temporisation de démarrage du ventilateur après le dégivrage d07 0 min 20 min 1 min
Température de démarrage du ventilateur d08 -15
o
C0
o
C-5
o
C
Ventilateur enclenché pendant le dégivrage (yes/no) d09 no
Test de la sonde de dégivrage (yes/no) d10 yes
Temporisation de l’alarme de température après le dégivrage d11 0 min 199 min 90 min
Temporisation de l‘affichage après arrêts de dégivrage d12 0 min 15 min 1 min
Ventilateur
Ventilateur arrêté si le compresseur est arrêté (yes/no) F01 no
Temporisation de l’arrêt du ventilateur F02 0 min 30 min 0 min
Arrêt de ventilateurs en cas de porte ouverte (yes/no) F03 yes
Divers
Temporisation de l’annulation des signaux de sortie
lors de la mise en route
o01 0 s 600 s 5 s
Signaux d’entrée numériques
(0 = non utilisé; 1 = alarme porte; 2 = dégivrage; 3 = bus)
o02 0
Code d‘accès o05 OFF 100 OFF
Type de sonde utilisé (Pt / PTC) o06 Pt
Horloge en temps réel (s’il y a lieu)
Six temps de démarrage du dégivrage
Pour les éliminer tous, mettre sur OFF
t01 t06 0 23 OFF
Réglage heures t07 0 h 23 h 0 h
Réglage minutes t08 0 min 59 min 0 min
Affichage de codes de défauts Affichage code Alarme Affichage des états
E 1 Défaut de régulateur A 1 Alarme température haute S 2 Marche
E 2 Sonde d’ambiance coupée A 2 Alarme température basse S 3 Arrêt
E 3 Sonde d’ambiance court-circuitée A 4 Alarme porte S 4 Egouttage
E 4 Sonde de dégivrage coupée
E 5 Sonde de dégivrage court-circuitée
E 6 Changer la pile
Action sur les 2 boutons
Info
afficheur
Que fait automatiquement le régulateur
Position
finale de
régulateur
Opération
normale
(ou alarme)
Codes
connus et
réglages
Tous les
paramétres
usine sont
réactivés
Opération
normale
Opération
normale
Relais
alarme non
activé
Opération
normale
Opération
normale
Temp. CF2
Alarme
Valeur
réglée
Code alarme/
code défaut
Opération dégivrage
Temp. sonde dégivrage
Que
voulez-vous
faire
Position
initiale du
régulateur
Lire ou
changer la
température
de
consigne
Lire ou
changer les
codes
paramétre
et réglage
Rétablir les
paramétres
d’usine
Lire temp.
sonde de
dégivrage
Début de
dégivrage
manuel
Arrét
manuel
du
dégivrage
Réarmement
de relais
alarme
Lecture des
codes
alarme ou
défaul
Opération
normale
Temp. CF1
Réglages
inconnus
Opération
normal
(ou alarme)
Opération
normale
Opération
de
dégivrage
Relais
alarme
activé
Relais
alarme non
activé
Temp.
CF
Code
param.
Opération
normale
(ou alarme)
Codes non
connus et
réglages
Valeur
réglée
Changement
Temp.
CF
Temp.
CF
Temp.
CF
Temp.
CF
Change-
ment
Change-
ment
Temp.
CF
Temp.
CF
Hors tension
Mise sous
tension
Temp.
CF
Temp.
CF
Temp.
CF
Temp.
CF
Temp. CF
Temp.
CF
Temp. CF
Temp.
CF
Temp.
CF
Temp.
alarm
Temp.
CF
Code alarme/
code défaut
Temp.
CF
