Instructions d’installation
F

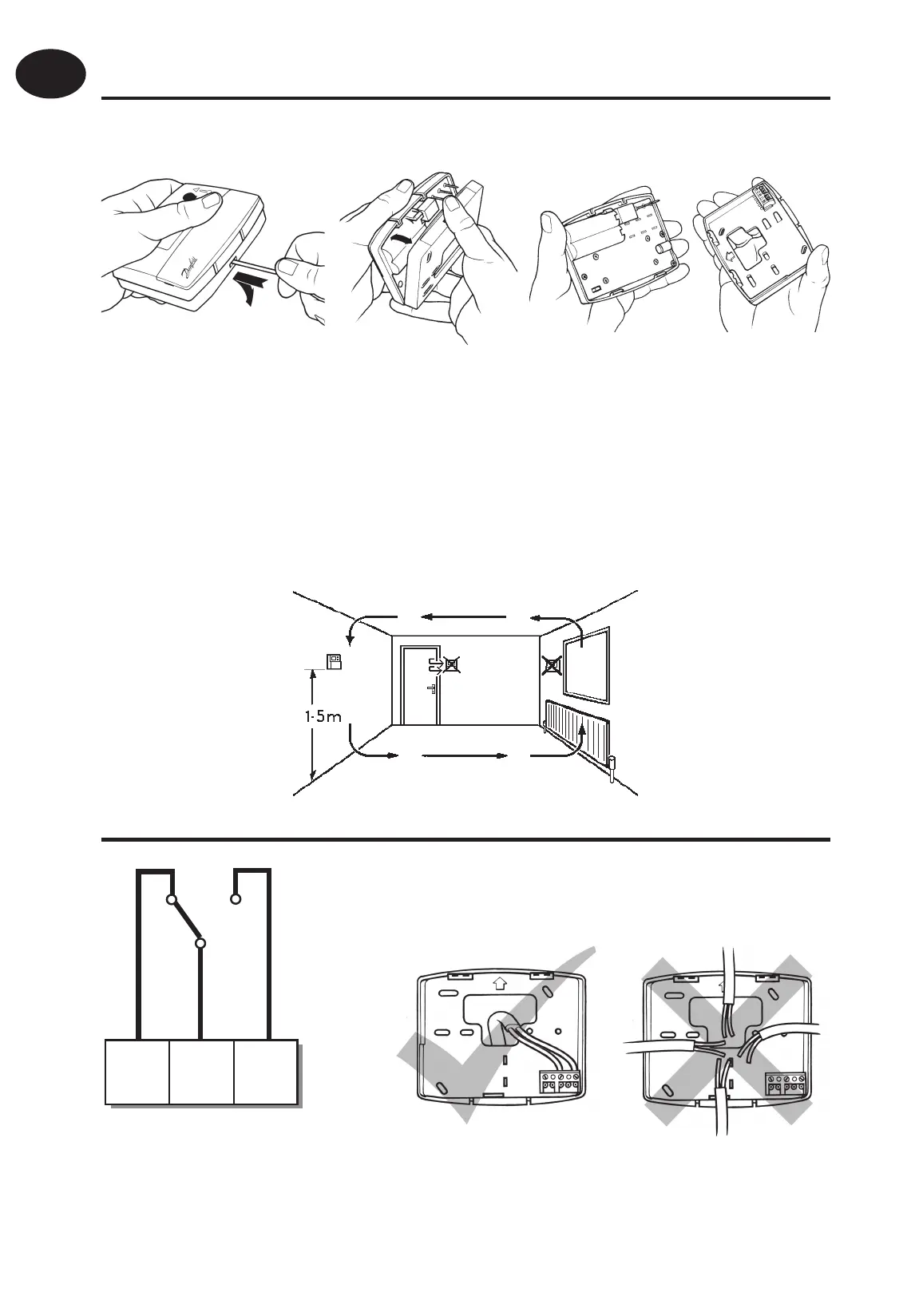

Installation
• Retirez tout d’abord la plaque murale de l’arrière de l’appareil.
• Par rapport au coin gauche supérieur de la plaque murale, vous
devez disposer d’espacements d’au moins 150 mm à droite, 15 mm
à gauche, 30 mm au-dessus et 100 mm en-dessous afi n de pouvoir
monter le module enfi chable.
• Fixez l’appareil à une hauteur d’environ 1,5 m du sol, à l’écart des
courants d’air ou des sources de chaleur telles que radiateurs, feux
ouverts ou lumière directe du soleil.
!
Câblage
1
OFF
23
COM ON
N/C
N/O
Certains thermostats existants compteront un câble Neutre et/ou Terre connecté. Ces
derniers ne sont pas nécessaires au modèle TP4000 et NE doivent PAS être connectés
à l’une des bornes du TP4000. Ils doivent en revanche être isolés et enroulés dans le
renfoncement à l’arrière du TP4000.
