2.1.2. PV-Konfiguration
Bei Anschluss an das Netz führt der Wechselrichter eine automatische Prüfung der PV-Modul-
verdrahtung durch. Diese Prüfung bestimmt die Verkabelungskonfiguration der Module. Es wird
ermittelt, ob die Module in Einzelstrangkonfiguration oder Parallelstrangkonfiguration angeschlos-
sen sind, und der Wechselrichter wird automatisch entsprechend konfiguriert. Die Prüfung akti-
viert nacheinander jeden Eingang. Sie nimmt 1 - 2 Minuten in Anspruch, und der Wechselrichter
erzeugt dabei weiterhin Energie. In Menü B kann das Prüfergebnis im Displaymenü für die PV-
Konfiguration abgelesen werden. Nach Abschluss der Prüfung zeigt das Display automatisch die
erkannte PV-Konfiguration, allerdings nur, wenn die Tasten am Display in den letzten drei Minuten
nicht betätigt wurden.
Bei ULX 5400o müssen zwei von drei DC-Modulen für den Test mit Strom versorgt werden. Steht
nicht genügend PV-Energie zur Versorgung von zwei Modulen zur Verfügung, wird die Prüfung
verschoben, bis genügend PV-Energie für den Betrieb des zweiten DC-Moduls vorliegt.
Dabei erzeugt der Wechselrichter weiterhin Energie.

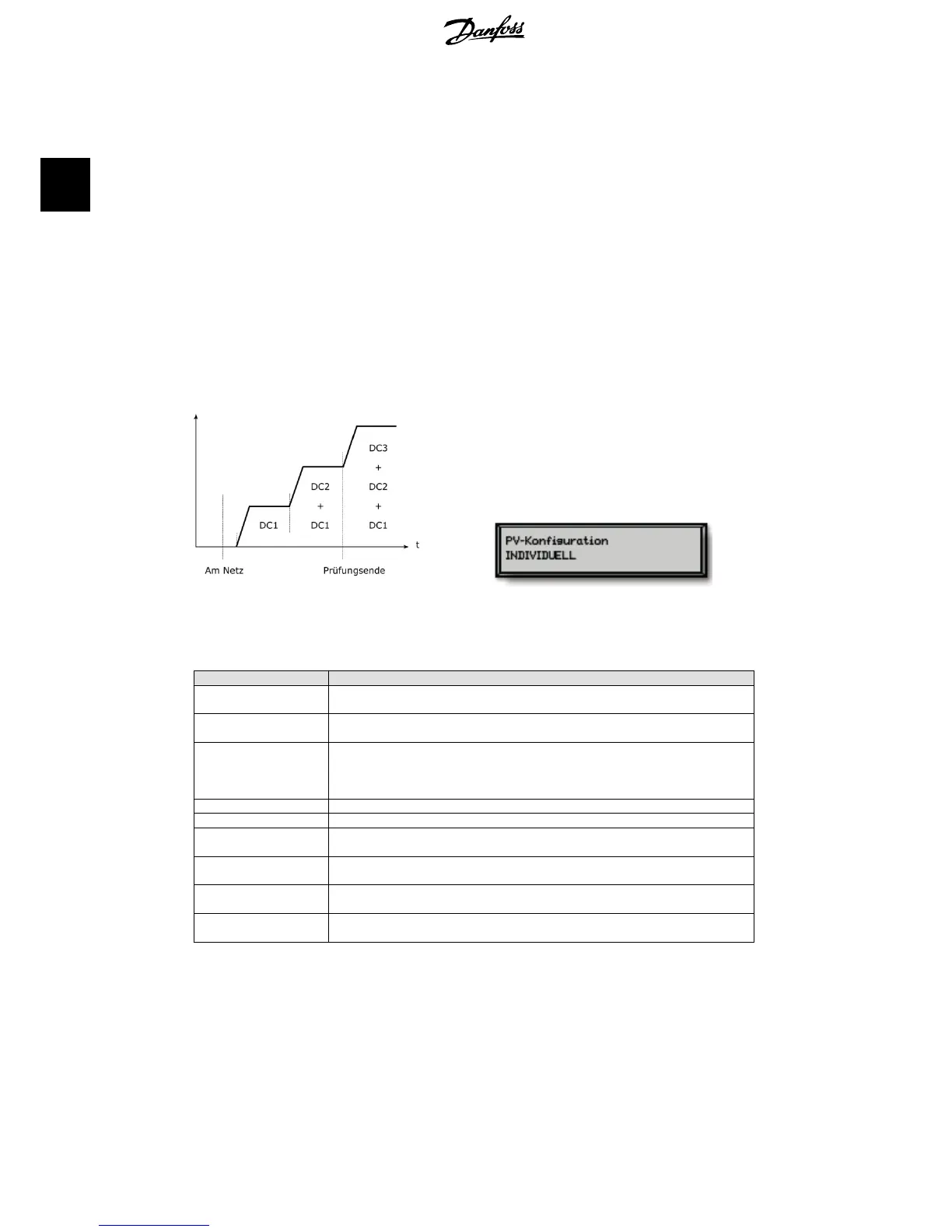

Abbildung 2.1: PV-Konfigurationsprüfung
Die Displayanzeige zeigt den Prüfstatus. Die
erste Zeile zeigt, dass dies die PV-Konfigura-
tion betrifft, und die zweite Zeile zeigt den
Status der Prüfung oder die erkannte Konfi-
guration.
Das Statusfeld kann Folgendes zeigen:
Angezeigter Text Beschreibung
LEERLAUF Die PV-Konfigurationsprüfung wurde noch nicht ausgeführt. Dies wird vor dem
Anschluss des Wechselrichters an das Netz gezeigt.
AUS PV-Konfigurationsprüfung deaktiviert. Gilt für ULX 1800o sowie für Wechselrichter,
bei denen die Prüfung auf andere Weise deaktiviert wurde.
WARTEN Die PV-Konfigurationsprüfung ist betriebsbereit, es ist jedoch nur genügend Ein-
strahlung für einen PV-Eingang verfügbar. (Gültig für ULX 5400o). Der Wechsel-
richter kann nur die Konfiguration aller drei Module bestimmen, wenn zwei von
ihnen laufen.
PV-AUTOERKENNUNG Der PV-Konfigurationstest wird ausgeführt. Es liegt jedoch noch kein Ergebnis vor.
INDIVIDUELL Die PV-Module sind in Einzelstrangkonfiguration angeschlossen.
PARALLEL 1-2* Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 1 und 2 in
Parallelstrangkonfiguration angeschlossen sind.
PARALLEL 1-3* Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 1 und 3 in
Parallelstrangkonfiguration angeschlossen sind.
PARALLEL 2-3* Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 2 und 3 in
Parallelstrangkonfiguration angeschlossen sind.
PARALLEL 1-2-3 Die PV-Konfiguration ist beendet und hat ergeben, dass die Eingänge 1, 2 und 3
in Parallelstrangkonfiguration angeschlossen sind.
Tabelle 2.1: Text im Statusfeld zur PV-Konfigurationsprüfung
*) „PARALLEL 1-2“ ist nur für den Wechselrichter ULX 3000o / 3600o zulässig. „PARALLEL 1-2“,
„PARALLEL 1-3“ und „PARALLEL 2-3“ ist nicht beim Wechselrichter ULX 5400o zulässig.
2. Funktionsbeschreibung
16 L00410362-05_2q
2
