VLT® 5000 Quick Setup
Italian

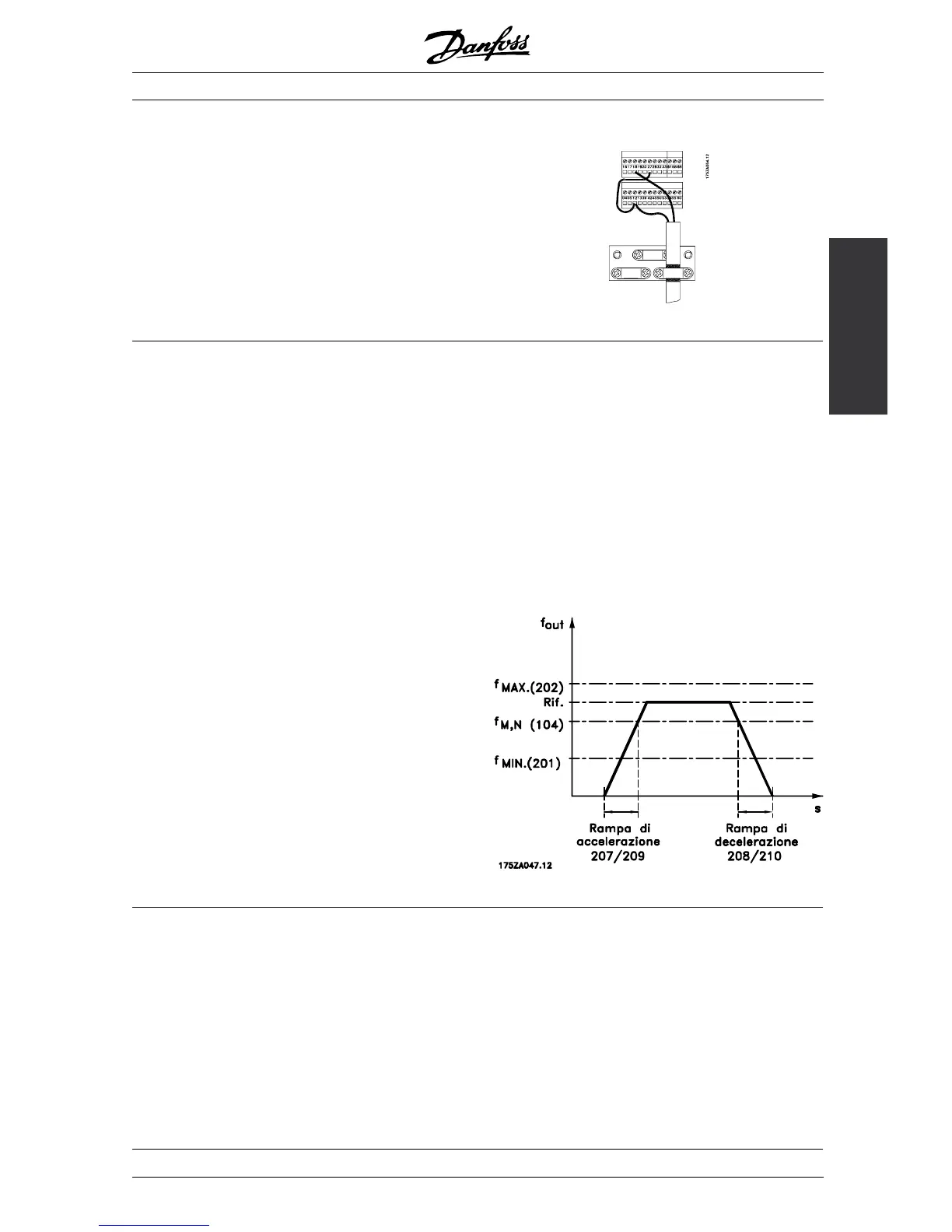

■ 3. Installazione elettrica, cavi di comando
Utilizzare un cacciavite per rimuovere il coperchio
anteriore situato al di sotto del quadro di comando.
NOTA: I morsetti sono staccabili. Collegare un
ponticello tra i morsetti 12 e 27 (Fig. 10)
Installare il cavo schermato nei morsetti 12 e 18 di
comando per l’avviamento e l’arresto.
Fig. 10
■ 4. Programmazione
Il convertitore di frequenza viene programmato
dal quadro di comando.
Premere il tasto QUICK MENU. Viene visualizzato
il Menu rapido nel display. Scegliere i parametri
desiderati utilizzando le due frecce verso l’alto e
verso il bass o. Premere il tasto CHANGE DATA per
modificare un valore parametrico. I valori dati v engono
modificati utilizzando le due frecce verso l’alto e verso
il basso. Premere i tasti Freccia a destra e Freccia
a sinistra per spostare il cursore. Premere OK per
salvare l’impostazion e del parametro.
Impostare la lingua desiderata nel parametro 001.
Sono disponibili sei diverse opz ioni: Inglese, tedesco,
francese, danese, spagnolo e italiano.
Impostare i parametri del motore in base
alla p iastra motore:
Potenza motore
Tensione motore
Frequenza m otore
Corrente m otore
Velocità nominale del
motore
Parametro 102
Parametro 103
Parametro 104
Parametro 105
Parametro 106
Impostare l’intervallo di frequenza e i tempi
della rampa (Fig. 11)
Riferimento min
Riferimento max
Te mpo rampa di
accelerazione
Te mpo rampa di
decelerazione
Parametro 204
Parametro 205
Parametro 207
Parametro 208
Impostare il Modo operativo, Parametro 002
come Locale.
Fig. 11
■ 5. Avviamento motore
Premere il tasto START per avviare il motore. Impostare
la velocità del motore nel Parametro 003.Verificare che
il verso di rotazione corrisponda a quello visualizzata
nel display. È possibile modificare il verso di rotazione
scambiando due cavi di fase del motore.
Premere il tasto STOP per arrestare il motore.
Selezionare una Adattamento automatico del motore
(AMA) totale o ridotto nel Parametro 107.Per una
descrizione più esaustiva dell’adattamento AMA, vedere
la sezione Adattamento automatico del motore, AMA.
Premere il tasto START per avviare l’Adattamento
automatico del motore (AMA).
Premere il tasto DISPLAY/STATUS per uscire
dal Menu r apido.
MG.50.A2.62 - VLT is a registered Danfoss trademark
35
