31
Fig. 19
Fig. 20
A
A
Fig. 21
A
B
A
B
Fig. 22
PIEZA DE RELLENO DE LA
MESA

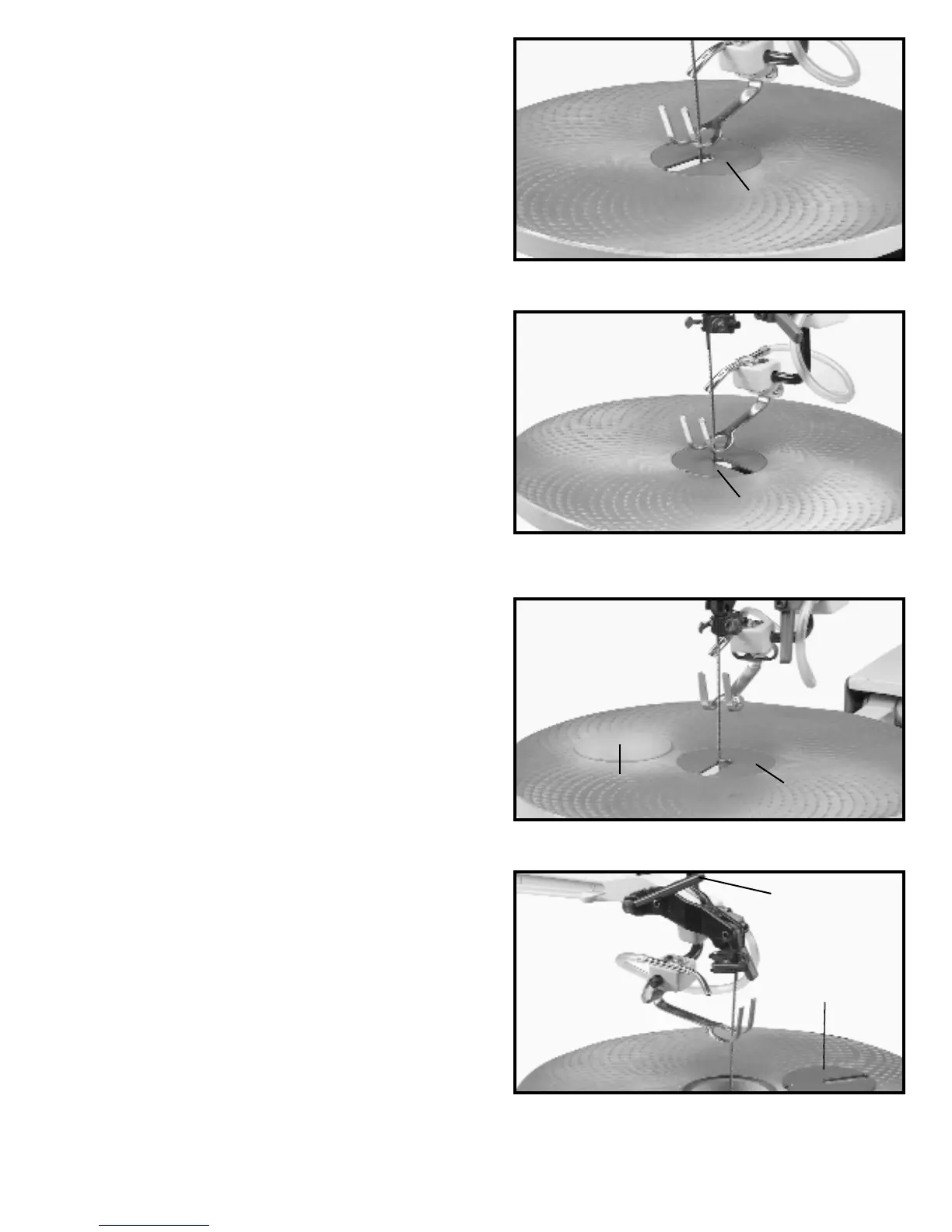

La pieza inserta de la mesa (A) puede ensamblarse a la
mesa de la sierra con la abertura en la pieza apuntando
hacia el frente de la mesa, de la manera ilustrada en la
Figura 19, o a la derecha, en la Figura 20.
Con la mesa en la posición nivelada, 90 grados hacia la
hoja, debe colocarse la pieza inserta (A), como se ilustra
en la Figura 19. Esto permite que la hoja pueda
articularse hacia adelante después de ser quitada del
detentor de hoja superior, permitiéndole insertar la hoja
rápidamente en el próximo hoyo en un patrón cuando
está realizando cortes interiores, como verá más
adelante en este manual.
Cuando incline la mesa durante operaciones de cortado
biselado, la pieza inserta (A) debe colocarse de la
manera ilustrada en la Figura 20. Esto permite el espacio
libre de la hoja al inclinar la mesa.
Se proporciona como equipo estándar con su sierra de
calar un blanco para la pieza inserta, y puede utilizarse
cuando corta piezas muy pequeñas para proporcionar
respaldo adicional al fondo de la pieza. Sencillamente
corte una ranura en el blanco y reemplaze la pieza
inserta estándar (A) Fig. 21 con el blanco (B). La ranura
cortada en el blanco (B) será solamente tan ancha como
la hoja, proporcionando apoyo máximo al fondo de la
pieza.
CAMBIO DE HOJAS
1. ADVERTENCIA: PARA EVITAR LESIONES PRO-
DUCIDAS POR EL ARRANQUE ACCIDENTAL,
APAGUE SIEMPRE EL INTERRUPTOR Y
DESCONECTE EL CORDON DE POTENCIA DE LA
TOMA DE ELEC-TRICIDAD ANTES DE QUITAR OR
REEMPLAZAR LA HOJA.
2. Quite la pieza inserta (A) Figura 22, y suelte la
tensión de hoja tirando de la palanca de tensión (B)
hacia adelante, de la manera ilustrada.
