Limit Stop Assembly Screw

Tornillo limitador de conjunto

Assembly (K)

Conjunto (K)

Limit Stop Installation

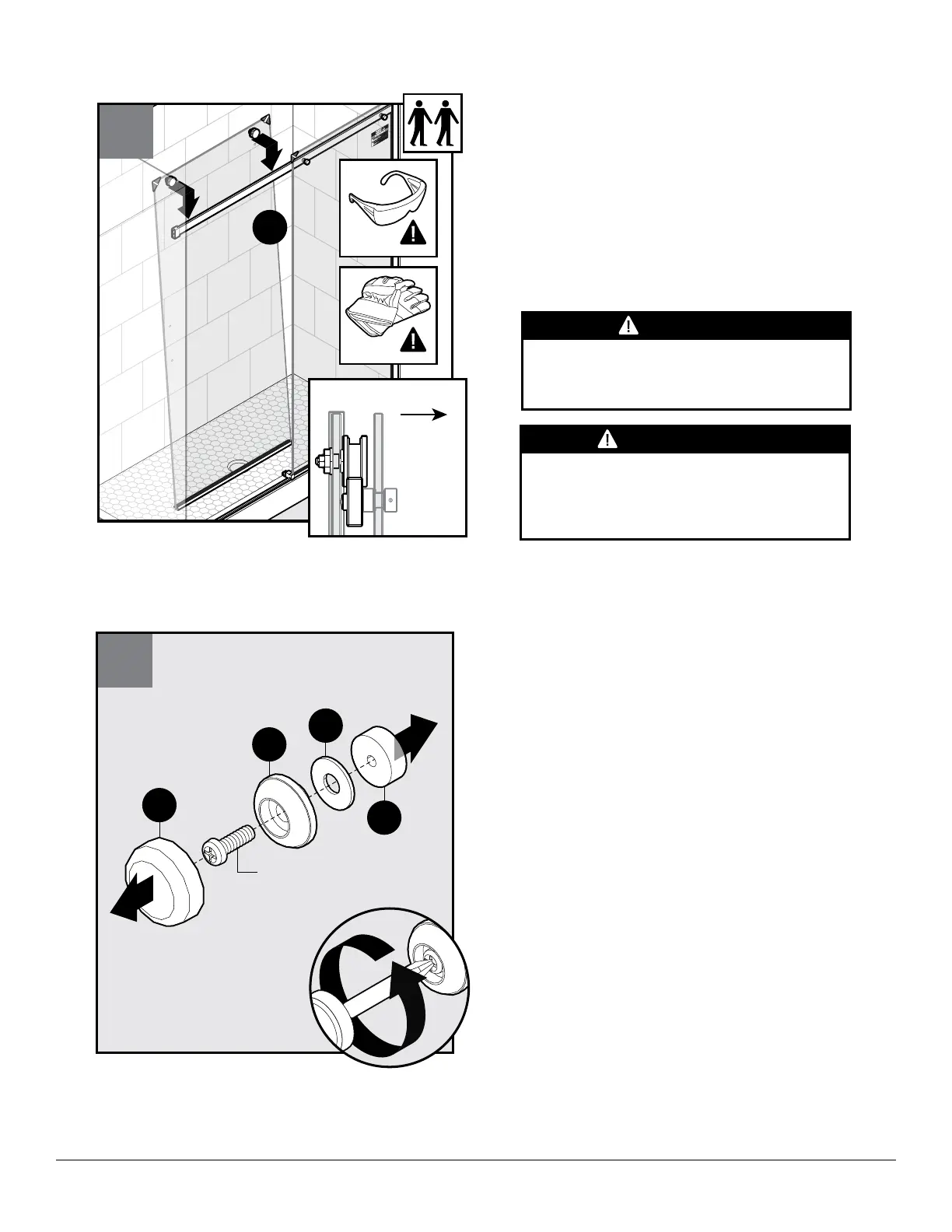

Using a Phillips screwdriver, disassemble limit stop

bracket assembly (K) as shown in figure 60.

Instalación del tope

Con un destornillador Phillips, desarme el conjunto de

soporte de tope (K) como se muestra en la figura 60.

From inside of enclosure, carefully, and with

assistance from another capable person, hang

sliding door panel (A) and roller assemblies (I) onto top

track assembly (C).

Ensure bottom of door panel (A) is properly engaged

in channel of center guide.

Desde dentro del recinto, cuidadosamente, y con

ayuda de otra persona capaz, cuelgue el panel de

puerta corrediza (A) y los conjuntos de rodillo (I) sobre el

ensamble de carril superior (C).

Asegúrese de que la parte inferior del panel de la puerta

(A) se acopla correctamente en el canal de la guía central.

End / Extermo

Outside

of Shower

Area /

Área

externa de

la ducha

CAUTION

PRECAUCIÓN

Risk of injury or product damage. During installation,

tempered glass should not come in contact with metal parts or

hard surfaces (tile/concrete flooring) or it may shatter. Gaskets

or bushings must always be used

between glass and metal.

Riesgo de lesión o daño del producto. Durante la instalación

el vidrio templado no debe entrar en contacto con partes

metálicas ni superficies duras (como azulejos de cerámica o

pisos de hormigón) ya que podría romperse. Entre el vidrio y

el metal siempre deben utilizarse juntas y bujes.
