5
92728 Rev. D
1

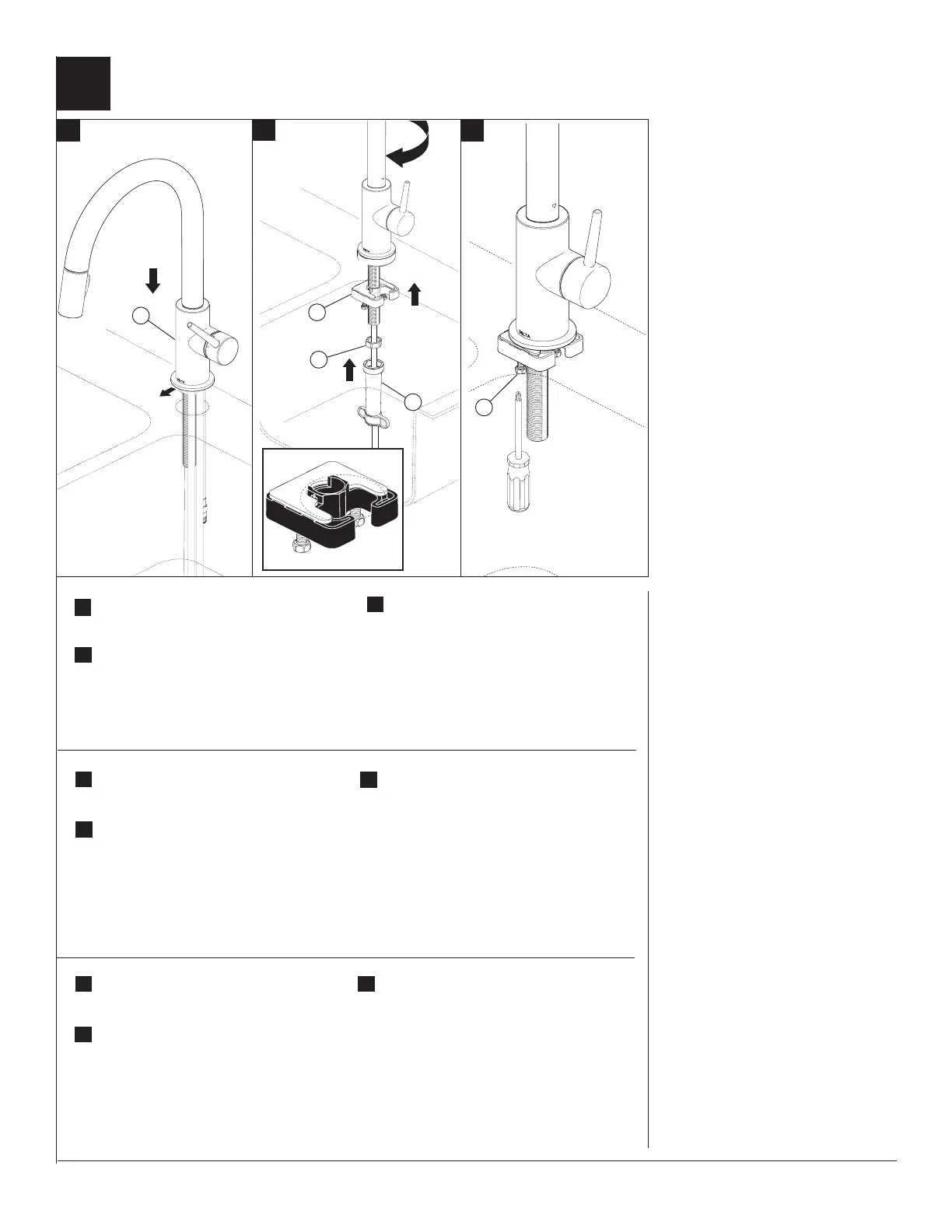

Mount Faucet to Deck
Insert faucet tubes and shank through
mounting hole in sink; and, place faucet (1)
over mounting hole.
Secure faucet to sink with mounting bracket (2)
and nut (3),ensure parts are oriented as shown
in Insert. Mount underneath sink, hand tighten.
Tighten securely using wrench (4).
A.
Inserte los tubos del grifo y la espiga a través
del orificio de montaje en el fregadero; y
coloque el grifo (1) sobre el orificio de montaje.
Asegure la llave de agua/grifo al fregadero
con el soporte de montaje (2) y la tuerca (3),
asegúrese de que las piezas estén orientadas
como se muestra en el Inserto D. Apriete
firmemente con una llave de tuercas (4).
Instale la Llave de Agua en el Borde
A.
Montez le robinet sur la plage
Introduisez les tubes et le manchon fileté dans
le trou de montage de l’évier, puis appuyez le
robinet (1) au-dessus du trou de montage.
Fixez le robinet à l’évier avec le support
de montage (2) et l’écrou (3) en prenant
soin d’orienter les pièces comme le montre
l’insertion. Serrez l’écrou à la main par-
dessous l’évier. Serrez-le ensuite avec une
clé (4).
A.
A.
B.
5
1
Adjust position of faucet above sink then tighten
locking screws (5) using a Phillips screwdriver.
HINT: Turn the spout tube opposite the handle to
balance the assembly when mounting.
C.
C.
Ajuste la posición de la llave de agua/grifo sobre
el fregadero y apriete los tornillos de fijación (5)
con un destornillador Phillips.
Sugerencia: Gire el tubo del surtidor hacia el
lado opuesto de la manija para nivelar las piezas
al montarlo.
B.
C.
Positionnez le robinet sur l’évier, puis serrez les
vis de blocage (5) avec un tournevis Phillips.
CONSEIL : Tournez le tube du bec pour le placer du
côté opposé à celui de la manette afin que le robinet
soit équilibré pendant le montage.
B.
C.
4
3
2
Insert
B.
