C.
B.
Installation dos à dos
Installation normale
(Non modiée)
Installation
Inversée
Eau Froides
Eau Chaude
Installation
1

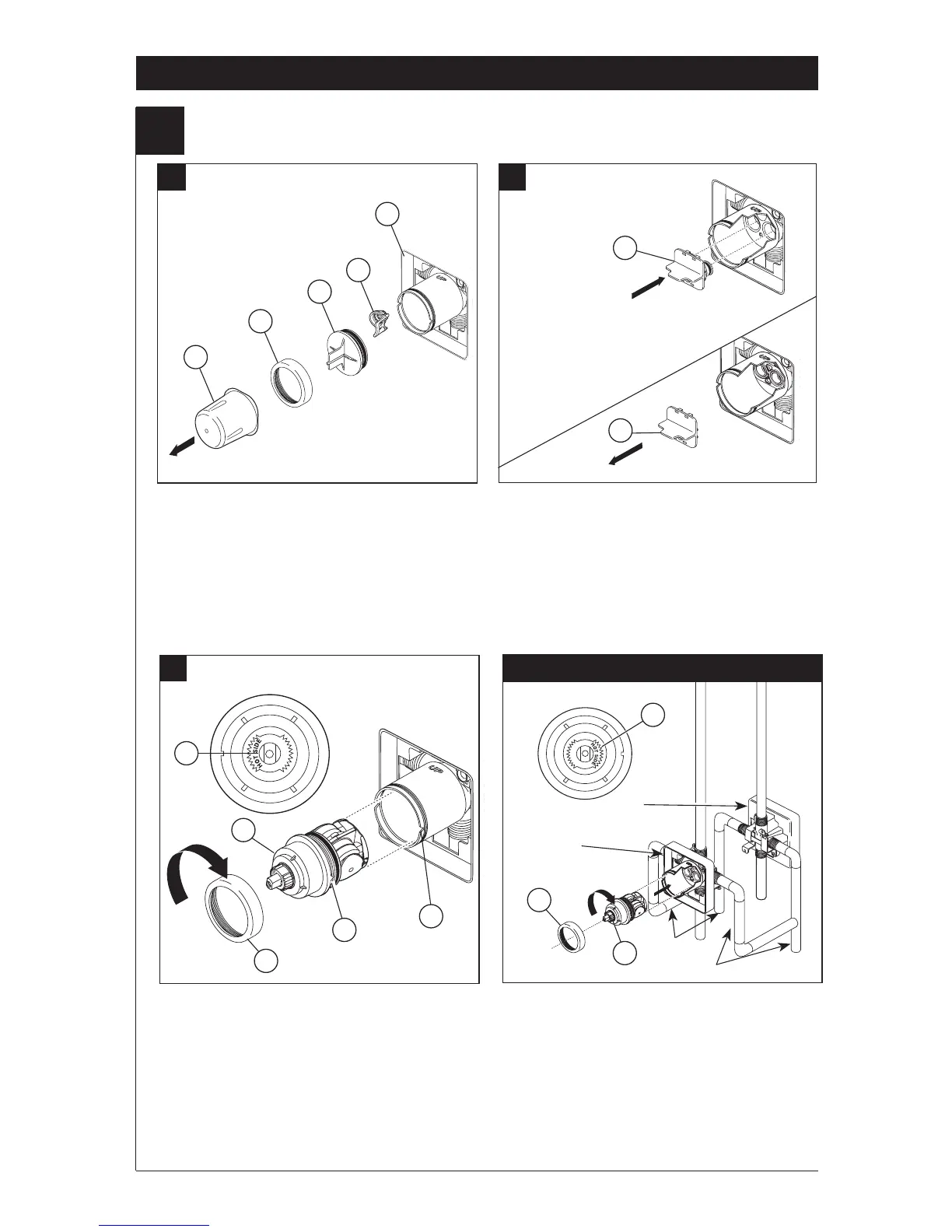

Installation de la cartouche.
A.
Interrompez l’arrivée d’eau. Enlevez le
couvercle (1), l’écrou à portée sphérique (2)
et le capuchon d’essai (3) du corps.
Si vous n’installez pas l’appareil dans une
paroi mince, vous pouvez retirer le protecteur
(4) complètement. Si l’écran (5) est en place,
enlevez avant d’installer la cartouche.
Introduisez l’adaptateur (1) dans le corps
de la soupape. Assurez-vous que les joints
toriques sont positionnés correctement dans
les trous à la base du corps. Retirez la pièce
de retenue (2) de l’adaptateur.
Tournez la cartouche (1) de sorte que la
mention « HOT SIDE » (2) se trouve du côté
gauche. Introduisez la cartouche dans le corps
de la soupape. Assurez-vous que l’ergot (3)
sur la cartouche est parfaitement engagé dans
la rainure du corps en laiton (4). Faites glisser
l’écrou à portée sphérique (5) sur la cartouche
et vissez-le sur le corps. Serrez à la main
fermement.
Dans le cas d’une installation dos à dos ou
inversée (eau chaude à droite et eau froide à
gauche) : Tournez la cartouche (1) de sorte que
la mention « HOT SIDE »(2) se trouve du côté
droit. Installez la cartouche en vous assurant
que l’ergot est parfaitement engagé dans la
rainure du corps en laiton. Faites glisser l’écrou à
portée sphérique (3) sur la cartouche et vissez-le
sur le corps. Serrez à la main fermement.
3
1
2
3
5
4
2
1
1
1
2
3
3
2
4
5
