ESPAÑOL
23
Versión avanzadaVersión sencilla InformaciónVersión básica

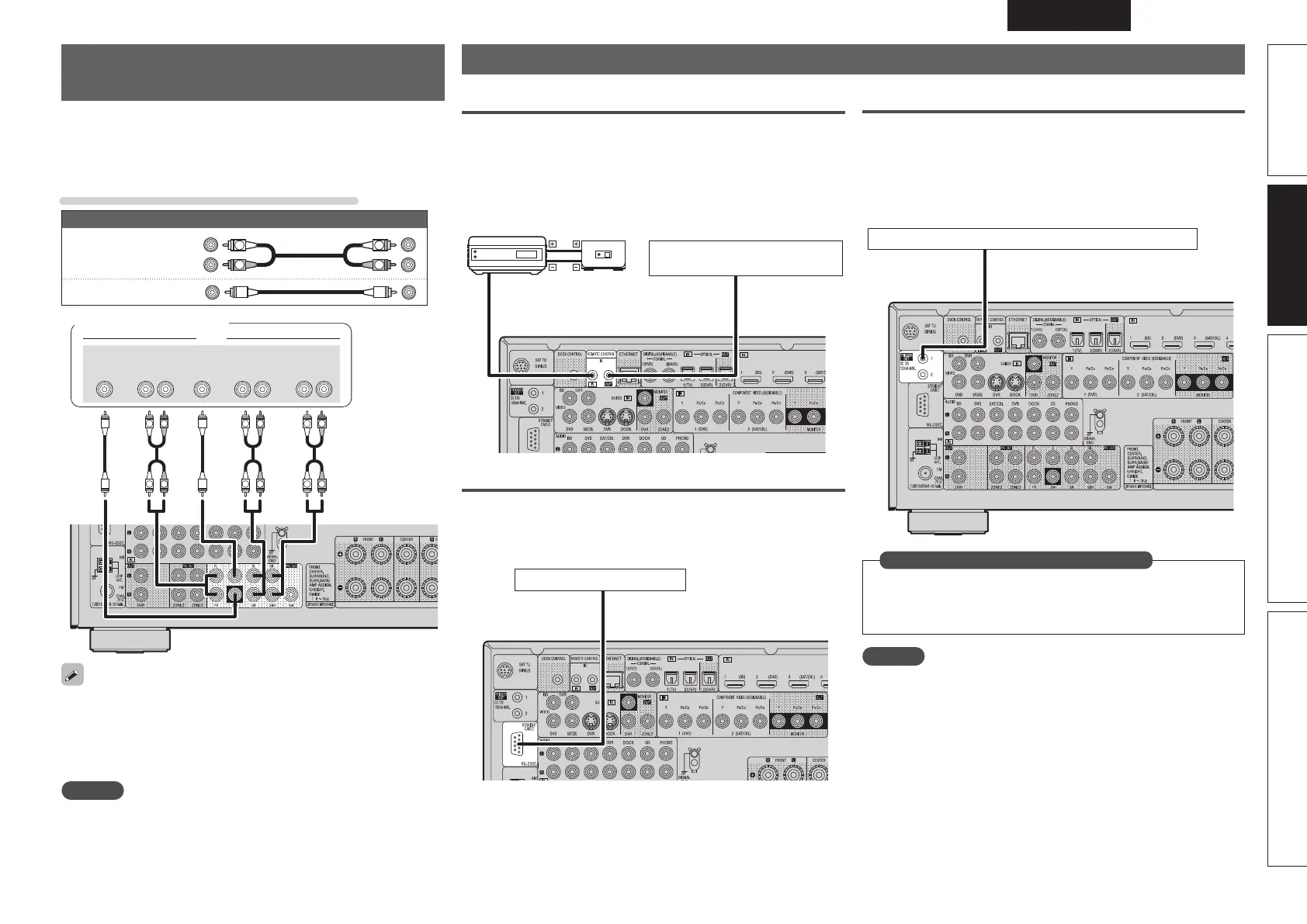

Conexión de un dispositivo de control externo
Conectores REMOTE CONTROL
Si la unidad se instala en un lugar donde no llegue la señal del mando a
distancia, podrá manejar la unidad y los dispositivos que haya conectado
a ella mediante un receptor infrarrojos de venta en comercios.
También puede utilizar el receptor para controlar la ZONE2, ZONE3
(otra habitación) de forma remota.
AUX
OUT
Dispositivo equipado con un
conector REMOTE CONTROL IN
Retransmisor
de infrarrojos
Sensor de
infrarrojos
Salida
Entrada
Conector RS-232C
Si conecta un controlador en serie externo, podrá controlar todo tipo
de dispositivos eléctricos de uso doméstico (incluidas las luces de
la casa, las cortinas eléctricas o el aire acondicionado), aparte de los
dispositivos de audio y vídeo.
Controlador en serie externo
Antes de hacerlo realice la operación descrita a continuación.
q Conecte la alimentación de esta unidad.
w Desconecte la alimentación de esta unidad desde el controlador
externo.
e Compruebe que esta unidad se encuentra en modo de espera.
Conectores TRIGGER OUT
Al conectar un dispositivo con conector TRIGGER IN a través de un
mini-plug monoaural, el encendido/modo de espera del dispositivo
conectado se puede controlar a través de una operación enlazada con
esta unidad.
El conector TRIGGER OUT emite una señal eléctrica de 12 V/150 mA
máximo.
Dispositivo compatible con un disparador de 12 V/150 mA
Configure esta opción para cambiar las condiciones del
funcionamiento vinculado a través del conector TRIGGER OUT 1
o 2.
“Trigger Out 1” o “Trigger Out 2” (vpágina88)
Realice las configuraciones necesarias
NOTA
Si el nivel de entrada de disparo admisible del dispositivo conectado es
superior a 12 V/150 mA, o se ha cortocircuitado, no será posible utilizar
el conector TRIGGER OUT.
En este caso, apague la unidad y desconéctela.
Conexión de un amplificador de
potencia externo
• Esta unidad se puede utilizar como un preamplificador. A tal efecto,
conecte un amplificador de potencia, a la venta en comercios, al
conector PRE OUT. La inclusión de un amplificador de potencia a
cada uno de los canales proporciona una mayor presencia de sonido.
• Seleccione el terminal que desea usar y conecte el dispositivo.
Cables necesarios para las conexiones
Cable de audio (vendido por separado)
Cable de audio
(Blanco)
(Rojo)
R
L
R
L
Cable de audio
R
L
R
L
R
L
R
L
R
L
R
L
SUB-
WOOFER
CENTER SURROUND
BACK
RL
SURROUND
RL
FRONT
RL
AUDIO
Amplificador de potencia
• Al utilizar sólo un altavoz surround trasero, conéctelo al terminal del
canal izquierdo (L).
• Utilice el control de volumen en el subwoofer para controlar el
volumen del subwoofer.
• Si el volumen de sonido del subwoofer es bajo, utilice el control de
volumen proporcionado en el subwoofer para ajustarlo.
NOTA
• Cuando haya conectado los altavoces en los terminales PRE OUT,
no conecte los altavoces en los terminales del altavoz.
• Los canales de salida del conector PRE OUT cambian a SBL y SBR
en los ajustes del menú “Amp Assign” (vpágina79).
