5
AVR-3803/1083/AVC-3570

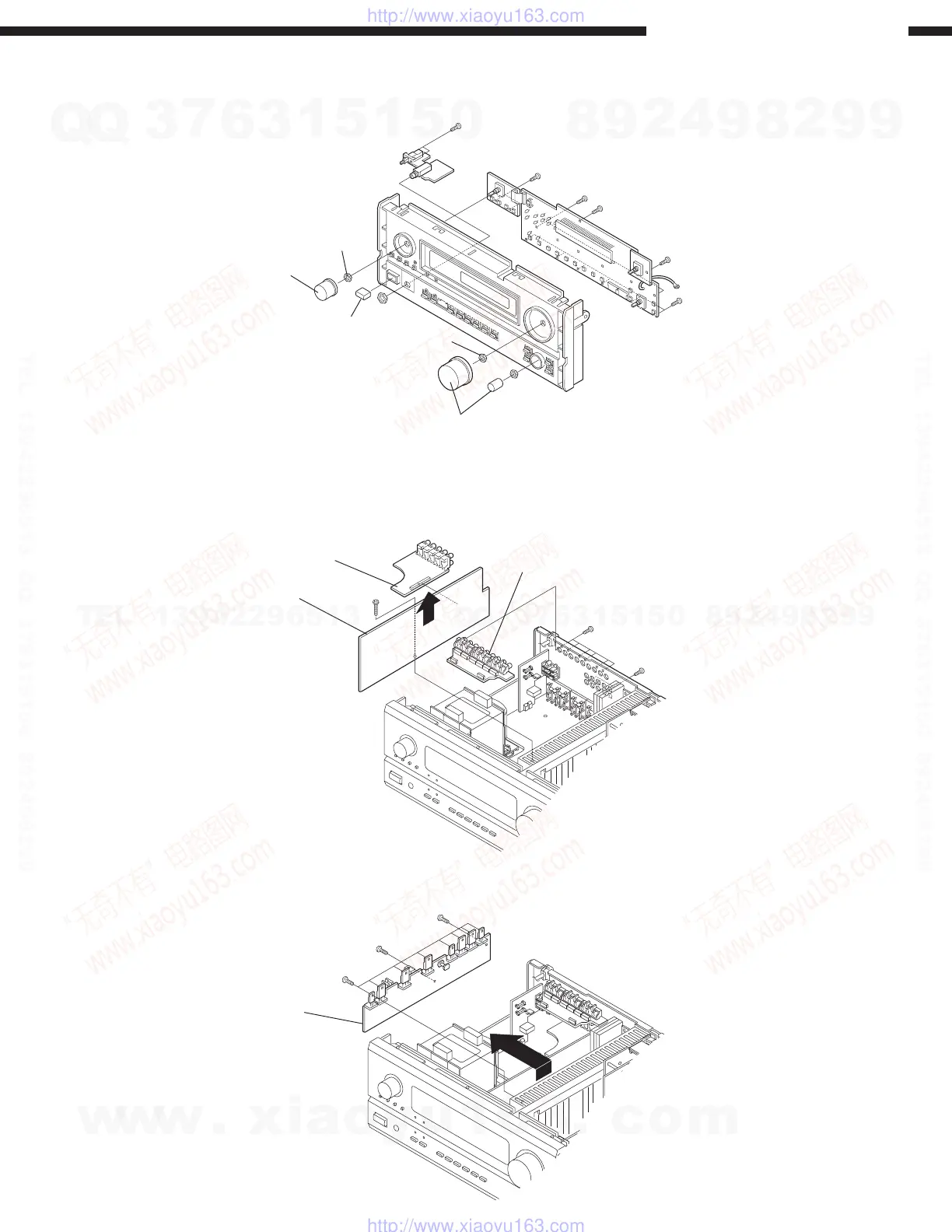

4. Inner Panel Ass'y
(1) Remove 3 round and 1 square knobs, and unscrew 4
nuts.
(2) Remove 14 screws fixing each P.W.B.
Round Knob
Nut
Square Knob
Round Knob
Nut
5. Amp Connect Unit/Component Video Unit
(1) Remove 9 screws to detach Pre-out Unit and
Component Video Unit.
(2) Take off the Amp Connect Unit as shown in the arrow
direction after removing 1 screw.
6. Regulator Unit
Take off the Regulator Unit as shown in the arrow
direction after removing 11 screws.
4. Inner Panel Ass'y
(1) Round Knob 3 個と Square Knob 1 個を引き抜き、4
個の Nut を取りはずします。
(2) 各 PWB ユニットを固定しているねじ 14 本をはずし
ます。
5. Amp Connect Unit/Component Video Unit
(1) ねじ 12 本をはずし、Pre-out Unit と Component Video
Unit をはずします。
(2) ねじ 1 本をはずし、Amp Connect Unit を矢印の方向に
取りはずします。
6. Regulator Unit
ねじ11本をはずし、Regulator Unitを矢印の方向に取り
はずします。
Amp Connect Unit
Component Video Unit
Pre-out Unit
Regulator Unit
