SWITCHED 100W MAX.
SWITCHED TOTAL 120W MAX.

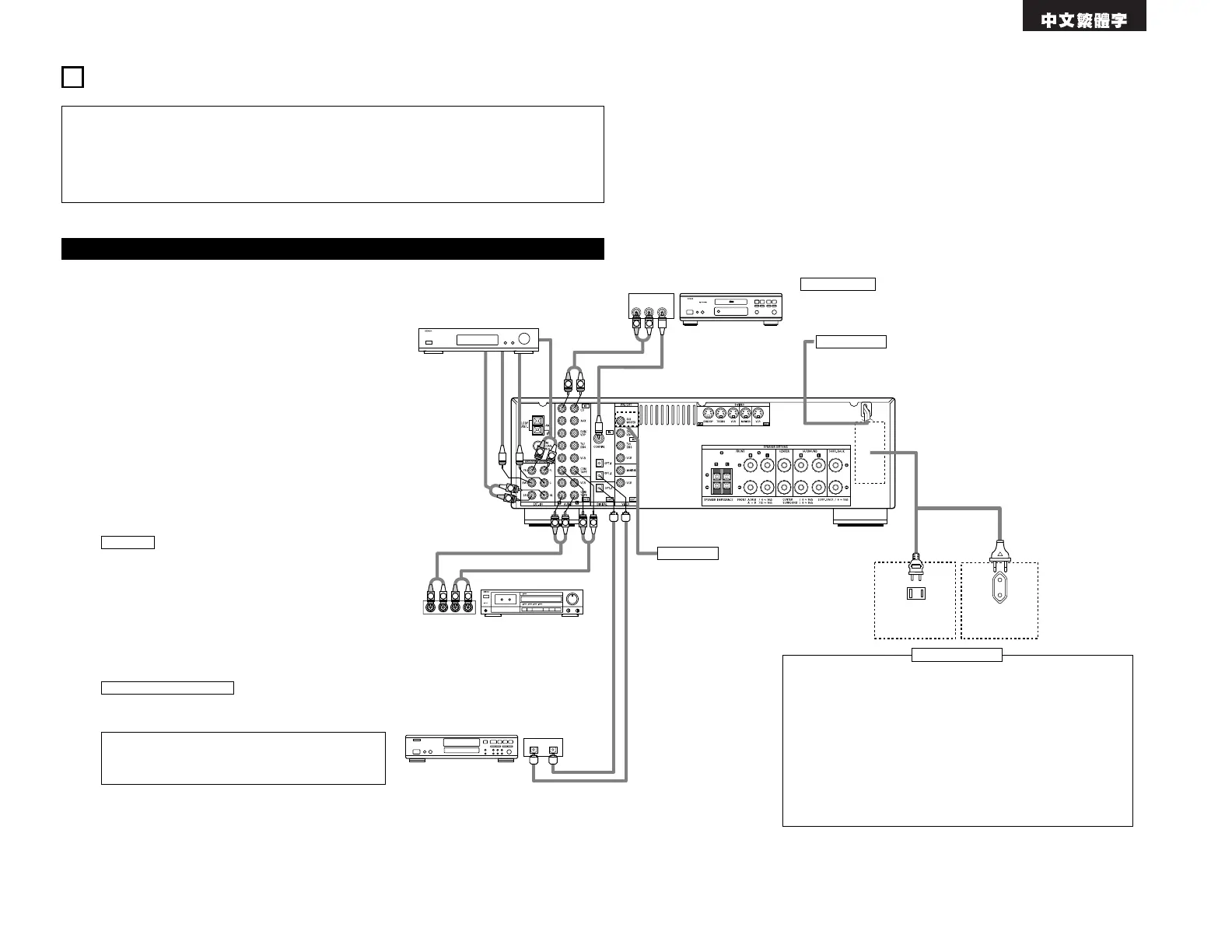

連接 CD 唱機
用針插線將 CD 播放機的模擬輸出插口（ANALOG OUTPUT）
與本機的 CD 端口相連。
• 所有連接完成之前，請勿插上電源插頭。
• 須確保左右聲道連接無誤（左接左，右接右）。
• 各插頭須完全插入端子內，否則會產生噪音。
• 用作影音設備的交流電插座（AC OUTLET）不可與
吹風機等其它電器的插座混用。
8
連接方法
連接音頻配件
連接卡座
錄音連接：
將卡座的錄音輸入（LINE IN 或 REC）端口與本機的磁帶錄音（CD 刻
錄機 /卡式錄音座輸出（CDR / TAPE OUT））端口用針型連線相連。
播放連接：
將卡座的播放輸出（LINE OUT 或 PB）端口與本機的磁帶播放（CD
刻錄機 / 卡式錄音座輸入（CDR / TAPE IN））端口用針型連線相連。
有6 聲道的模擬輸出解碼器
CD 錄音機，MD 錄音機或其它裝備
數碼式輸出端口的配件
低音炮端口
將內置揚聲器的低音炮揚聲器連接至低音炮揚
聲器端子上。（參見第 44 頁。）
CD 刻錄機或錄音座
連接數碼（DIGITAL）端口
請使用這些端口連接有數碼輸出的音頻設備。連接時請參閱第
49 頁上的說明。
注意：
• 在同軸連接時，使用 75Ω / ohms 針型線。
•
在光纜連接時，使用光纜導線，在使用前除去保護帽。
CD 唱機
• 避免將連接電路與電纜線縛在一起，或接近電源變
壓器，否則會產生交流聲或其他雜音。
• 假如與本機連接的影音設備並非獨立使用，而本機
的電源沒有打開，可能會產生雜音或嘯叫聲。出現
這種情況時，將本機的電源打開即可。
交流電源軟線
AC 230V，50Hz（亞洲機型）
AC 220V，50Hz（中國機型）
AC 120V，60Hz（台灣 R.O.C. 機型）
• 無法在數碼格式下對 AVR-1604 / 684 的輸入信號進行模擬錄音。欲模擬錄音，請將播放機的模擬信號連接至
AVR-1604 / 684 的模擬輸入端口。
• AVR-1604 / 684 的光學輸出（OPTICAL OUT）端屬於光學數碼輸出端口，用於連接 CDR 刻錄機，MD 錄音機或
其他數碼錄音設備。進行數碼錄音時使用該端口。
台灣 R.O.C. 機型
亞洲機型
交流電源插座
• 開關（SWITCHED）
（總功率 — 120 W — 台灣 R.O.C. 機型）
（總功率 — 100 W — 亞洲機型）
插座電源可以通過主機上的電源（POWER）操作開關或遙控器上的開啟及
候用開關進行控制。
本機電源處於候用狀態時這些插座中無電。
對臺灣 R.O.C 機型切勿連接總功率大於 120W 的（亞洲機型為 100 W）的設
備。
注：
用作影音設備的交流電插座不可同時供頭發，吹風機，電視機或其他電器
共同使用。
連接交流電源插座
