DVD-2900
6.Mecha.Unit

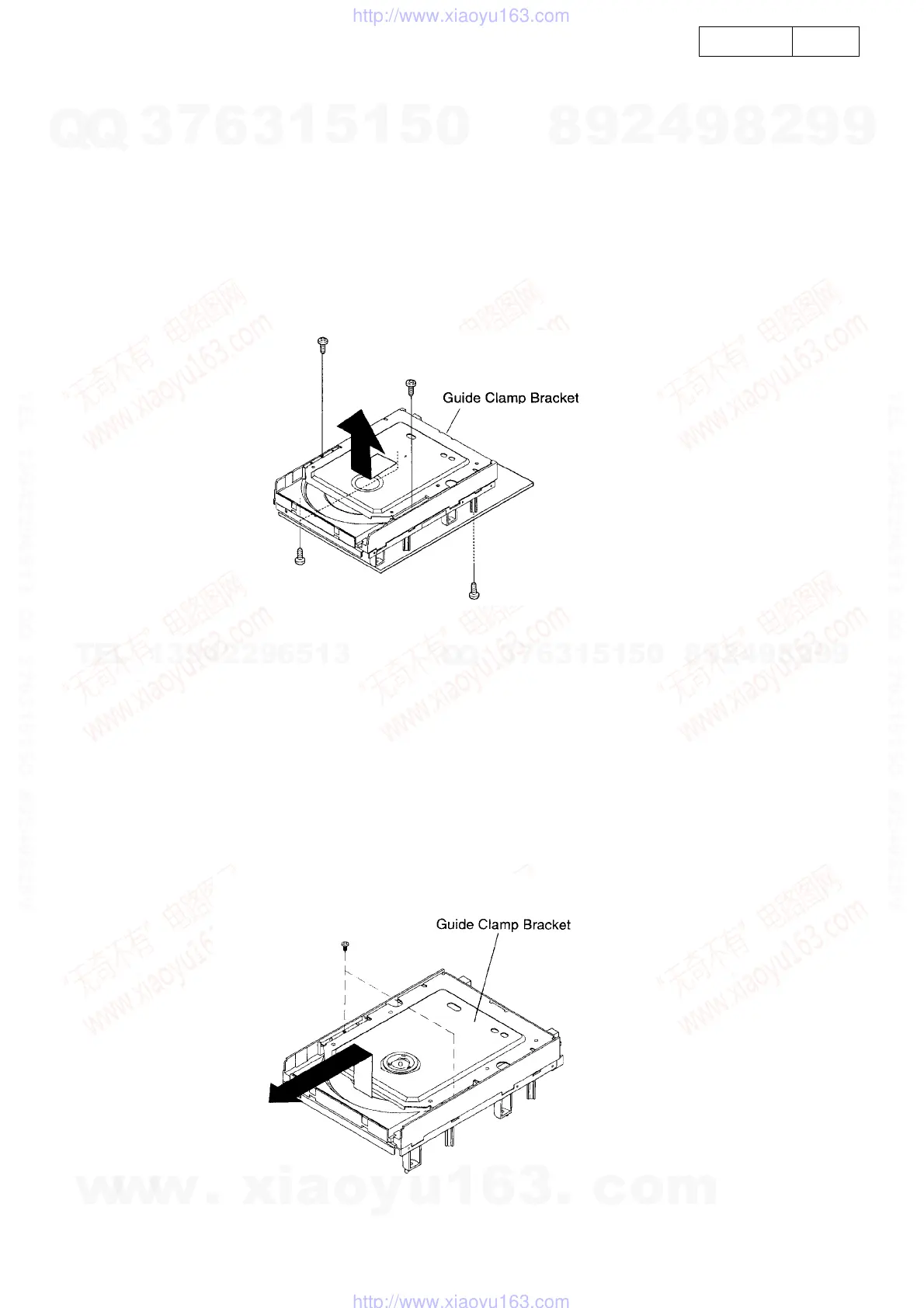

(1) Remove 2 screws on the top of the Mecha. Unit, and de-
tach the Guide Clamp Bracket with sliding in the arrow di-
rection.
(2) Solder the short-circuit on the Traverse Unit. (Refer to
“Traverse Unit Disassembly” on the page 7.
(3) Disconnect the wires (CX151, CX241, CX031, CX051)
connecting with the Main PWB.
(4) Turn over the Mecha. Unit/Main PWB assembly, and re-
move 3 screws.
7.Traverse Unit Disassembly
Caution: The optical pickup can be damaged easily
by static electricity charged on human body. Take
necessary anti-static measures when repairing
around the optical pickup.
7.1. Guide Clamp Bracket disassembly
(1) Remove 2 screws.
(2) Remove Guide Clamp Bracket to arrow direction.
6.メカユニットのはずしかた
(1) メカの上からねじ 2 本をはずし、ガイドクランプブラ
ケットを矢印方向にずらしながらはずします。
(2) ドライバーメカのショートサーキットを半田付けしま
す。（トラバースユニットのはずしかた 7 ページ参照）
(3) メイン基板と接続しているワイヤー（CX151,CX241,
CX031,CX051）をはずします。
(4) 一体のメカユニット / メイン基板を裏返し、ねじ 2 本
をはずします。
7.トラバースユニットのはずしかた
注意：光ピックアップは、人体に帯電した静電気等で
静電破壊することがあります。光ピックアップ周辺を
修理する際は、必要な静電対策を行ってください。
7.1. ガイドクランプブラケットのはずしかた
(1) ねじ 2 本をはずします。
(2) ガイドクランプブラケットを矢印方向にとりはずしま
す。
