153
DVD-2930/2930CI
MEASURING METHOD AND WAVEFORMS
To check the waveforms on the Main P.W.B., the GND (
-
)
probe of the oscilloscope to “Vref” point.
(Except for lnner SW, TRVSW)
Measuring Disc: DVD/DVDT-S01 or TDV-520A
CD/TCD-784
(It is better to use wires for extending between the probe and
test points.)
• When watching the HF waveform, use the extending wire
as short as possible.
• When HF waveform is noisy or cannot discriminate the
eye-pattern, replace the Traverse Unit after measuring the
lop.
• ① ~ ⑰ points have the certain test points shown below.
各部の波形と測定方法
メイン基板の波形チェックを行うためにはオシロスコープ
のGND(
-
) プローブを "Vref" ポイントに接続します。
測定ディスク： DVD/DVDT-S01orTDV-520A
CD/TCD-784
（テストポイントとプローブ間に延長ワイヤを使用するの
がより良い方法です。）
･ ＨＦ 波形を観測する場合、できるだけ短い延長ワイヤを
使用してください。
･ ＨＦ 波形がノイズで不明瞭、またはアイパターンが識別
不能の場合は Iop 測定後にトラバースユニットを交換し
てください。
･ ポイント①〜⑰は、下図のように特定テストポイント付
きです。
NOTES
注 意
7
1 4 14
15
16
17
9
10
11
16
8
12
6
3
2
13
5

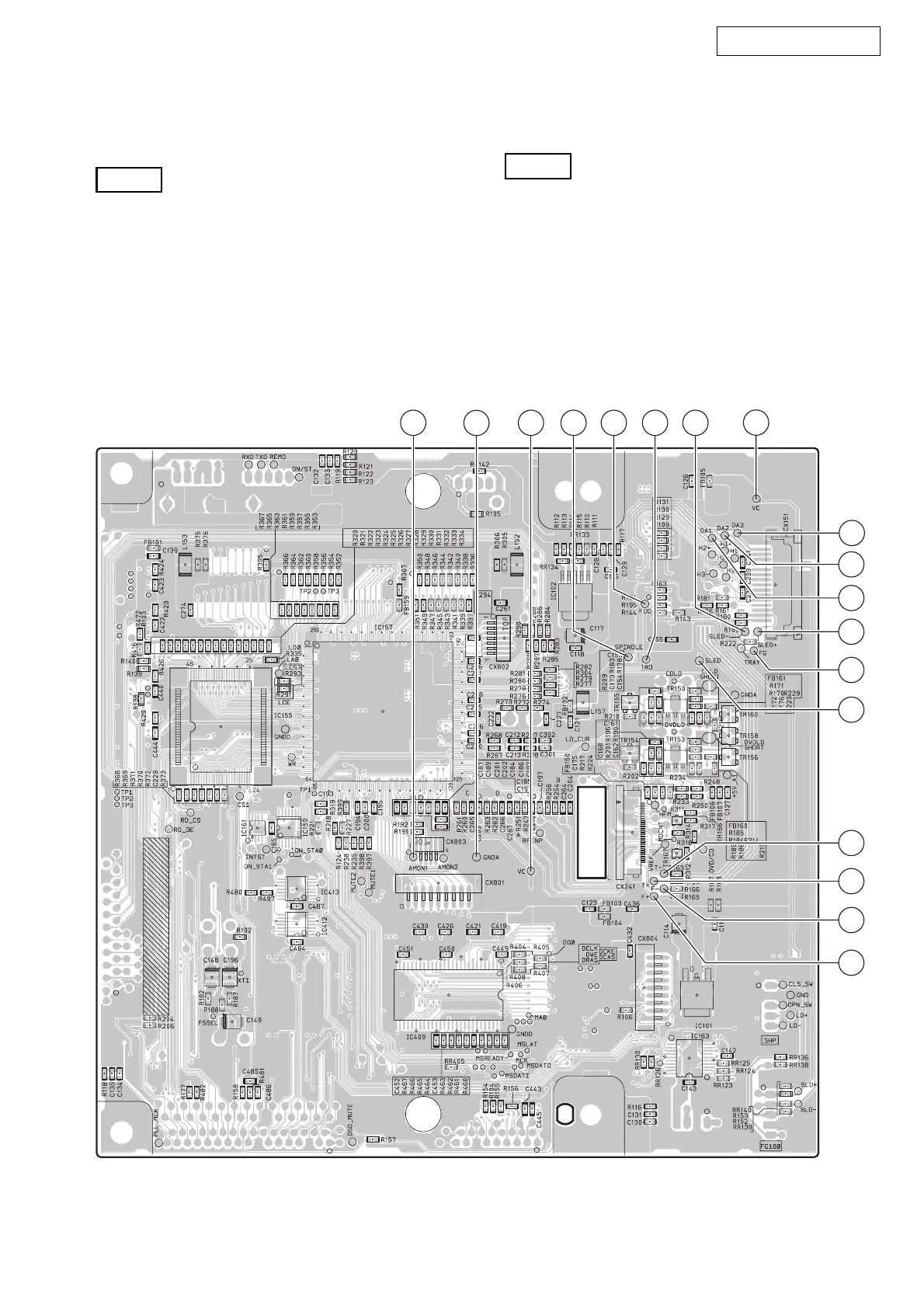

GU-3729-1 Main P.W.B. Unit : Foil Side
＊ Reference voltage of AMON1 ⑮ is GNDA ⑰ , and reference voltage of other point is VC ⑯ .
＊ AMON1 ⑮の基準電圧は GNDA ⑰で、他のポイントの基準電圧は VC ⑯です。
To Next Page
