Español
45
• Dos posiciones traseras: las posiciones
traseras están diseñadas para optimizar el
balance en aplicaciones de esmerilado de
bordes.
• Una posición superior: La posición superi-
or del mango está diseñada para aplica-
ciones de esmerilado de bordes.
NOTA: el modelo D28497 incluye únicamente tres
posiciones para el mango.
Como girar mango trasero
Apague y desconecte la herramienta antes de hacer cualquier
ajuste o antes de instalar o remover cualquier accesorio.
Antes de conectar la herramienta nuevamente, presione
y suelte el interruptor de gatillo para asegurarse que la
herramienta esté apagada.
1. Abra el seguro del mango trasero tirando
hacia afuera la palanca de liberación del
mango (G) como aparece en la ilustración.
2. Gire el mango a las posiciones disponibles
de 30°, 60°, y 90° a izquierda o derecha de
la posición central.
3. Empuje la palanca de liberación del mango.
4. Antes de encender la herramienta, revise que el mango esté
asegurado en cualquiera de las posiciones y que la palanca del
seguro haya regresado a la posición original al ras de la car-
caza.
Como girar la caja de engranajes
Apague y desconecte la herramienta antes de hacer cualquier
ajuste o antes de instalar o remover cualquier accesorio.
Antes de conectar la herramienta nuevamente, presione y
cia de la herramienta. Los discos y demás accesorios que funcio-
nen a mayor velocidad pueden desprenderse y ocasionar lesiones
personales. Las clasificaciones de los accesorios deben estar
siempre por encima de la velocidad de la herramienta, como se
muestra en la placa de características.
DISPOSITIVOS
Los dispositivos diseñados específicamente para esta esmerilado-
ra pueden adquirirse a través de los distribuidores D
EWALT y cen-
tros de servicio de fábrica de D
EWALT.
D284939 Guarda tipo 27 de 9" (228 mm)
D284948 Guarda tipo 28 de 9" (228 mm)
D284937 Guarda tipo 27 de 7" (178 mm)
D284936 Guarda de cop tipo 11 de 6" (152 mm) con brida
D284934 Guarda de copa tipo 11 de 4" (101 mm) con brida
D284933 Piedra de copa tipo 11 con brida de respaldo
D284932 Juego de brida tipo 1
D284931 Guarda tipo 1 de 7" (178 mm)
054339-00 Flanjes para esmerilar
22191-00 Tuerca de fijación
61820-01 Llave para el disco
445928-01 Dispositivo de protección del eje
397711-00 Tope en tapa para la caja de engranajes
ENSAMBLAJE Y AJUSTES

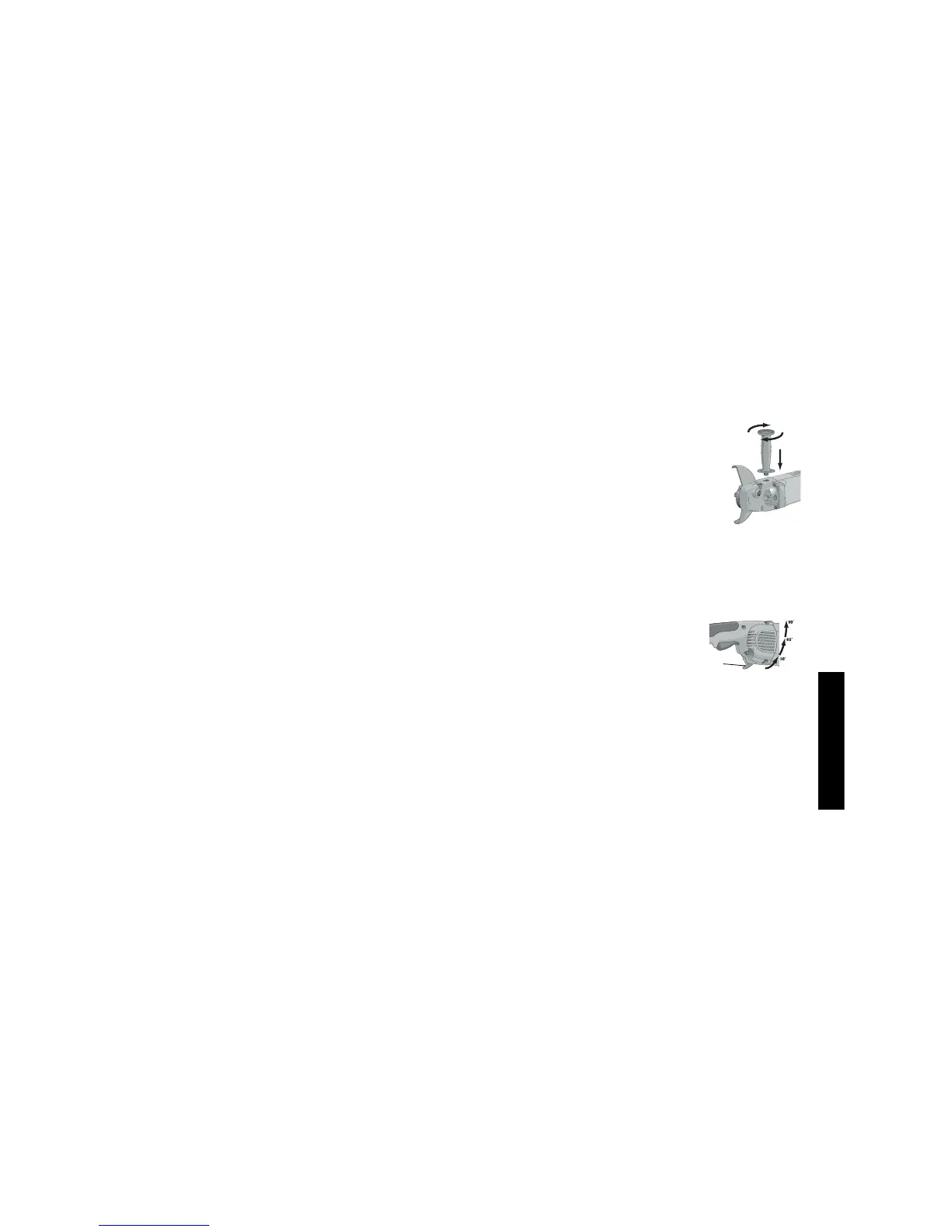

Instalación del mango lateral
Para instalar el mango lateral, enrósquelo en una de las cinco
posiciones enumeradas a continuación y apriételo con firmeza
girándolo hacia la derecha.
• Dos posiciones frontales: las posiciones delanteras
están diseñadas para optimizar el balance en aplicaciones
de acabado de superficies.
G
