ADVERTENCIA: USE SIEMPRE LENTES DE SEGURIDAD.
Los anteojos de uso diario NO son lentes de seguridad.
Utilice también máscaras faciales o para polvo si la operación
produce polvillo. UTILICE SIEMPRE EQUIPOS DE SEGURIDAD
CERTIFICADOS:
• Protección para los ojos ANSI Z87.1(CAN/CSA Z94.3),
• protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria según las normas NIOSH/OSHA/MSHA.
CONSERVE TODAS LAS ADVERTENCIAS E
INSTRUCCIONES PARA
FUTURAS CONSULTAS
Especifi caciones
MODELO DW66C-1
ALTURA 295,3 mm (11-5/8")
ANCHO 117,5mm (4-5/8")
LARGO 266,7mm (10-1/2")
PESO 2,2 kg (4,9 lb)
ÁNGULO DEL CARGADOR 15°
PRESIÓN DE FUNCIONAMIENTO 4,9 – 8,43kg/cm
2
(70 – 120 psig)
CONSUMO DE AIRE CADA 100
CICLOS *
0,093 m
3
(3,3 cfm) @
5,62 kg/cm
2
(80 psi)
CAPACIDAD DE CARGA Hasta 300–350 clavos
LONGITUD DEL REMACHE 531 mm - 63 mm
(1-1/4"–2-1/2")
UNIÓN DEL REMACHE Inserto de plástico de 15° o
soldadura de alambre
*Tome la tasa real en que la herramienta funcionará para determinar
la cantidad de aire necesario. Por ejemplo, si su uso de remaches
alcanza un promedio de 50 clavos por minuto, necesita un 50 % del
volumen de aire de la herramienta requerido para funcionar a una tasa
de 100 clavos por minuto.

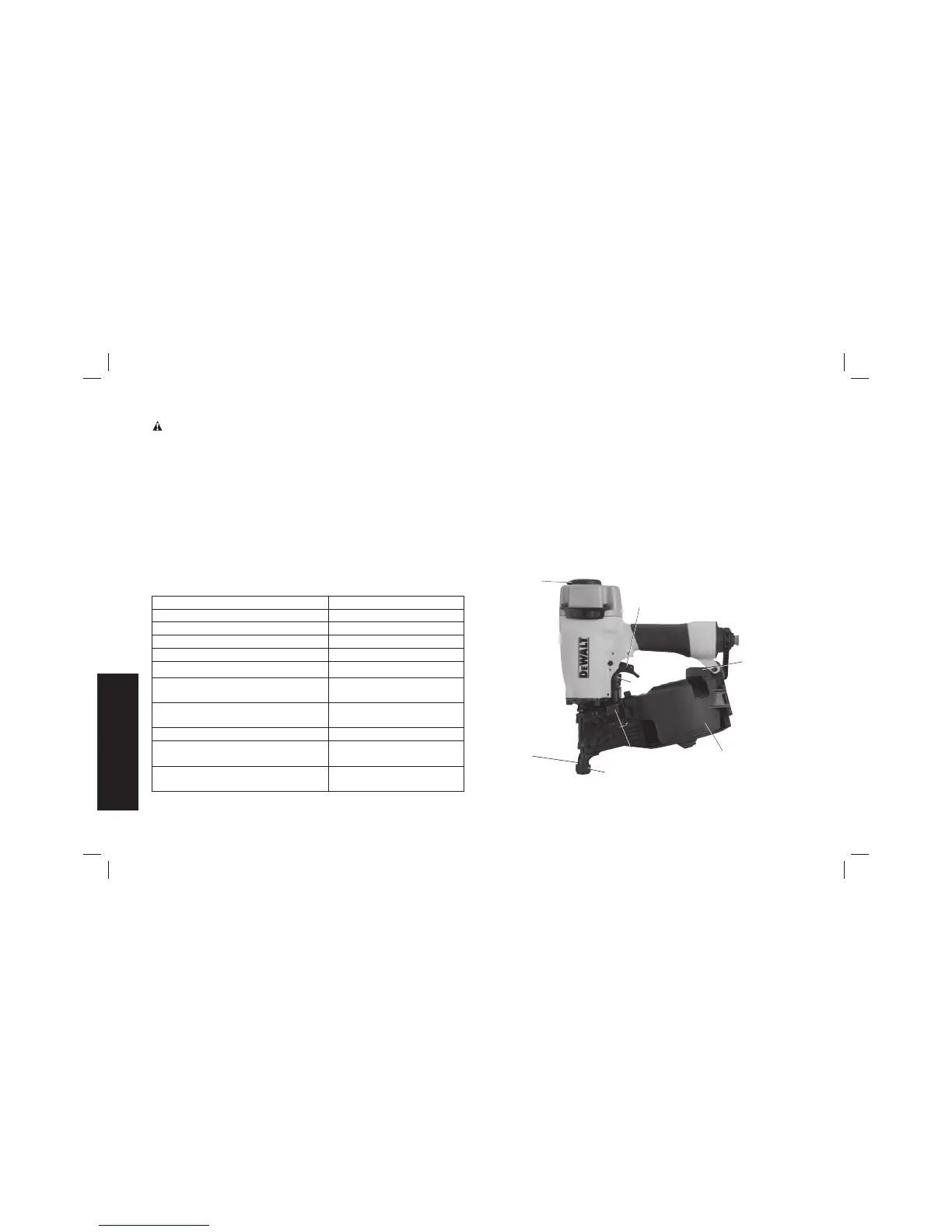

COMPONENTES (FIG. 1)
A. Gatillo
B. Escape
C. Gancho transversal
D. Interruptor de contacto
E. Bloqueo del cargador
F. Cargador
G. Almohadilla contra daños
H. Indicador de ajuste de
profundidad
FIG. 1
F
A
D
C
E
B
G
H
