81
Español

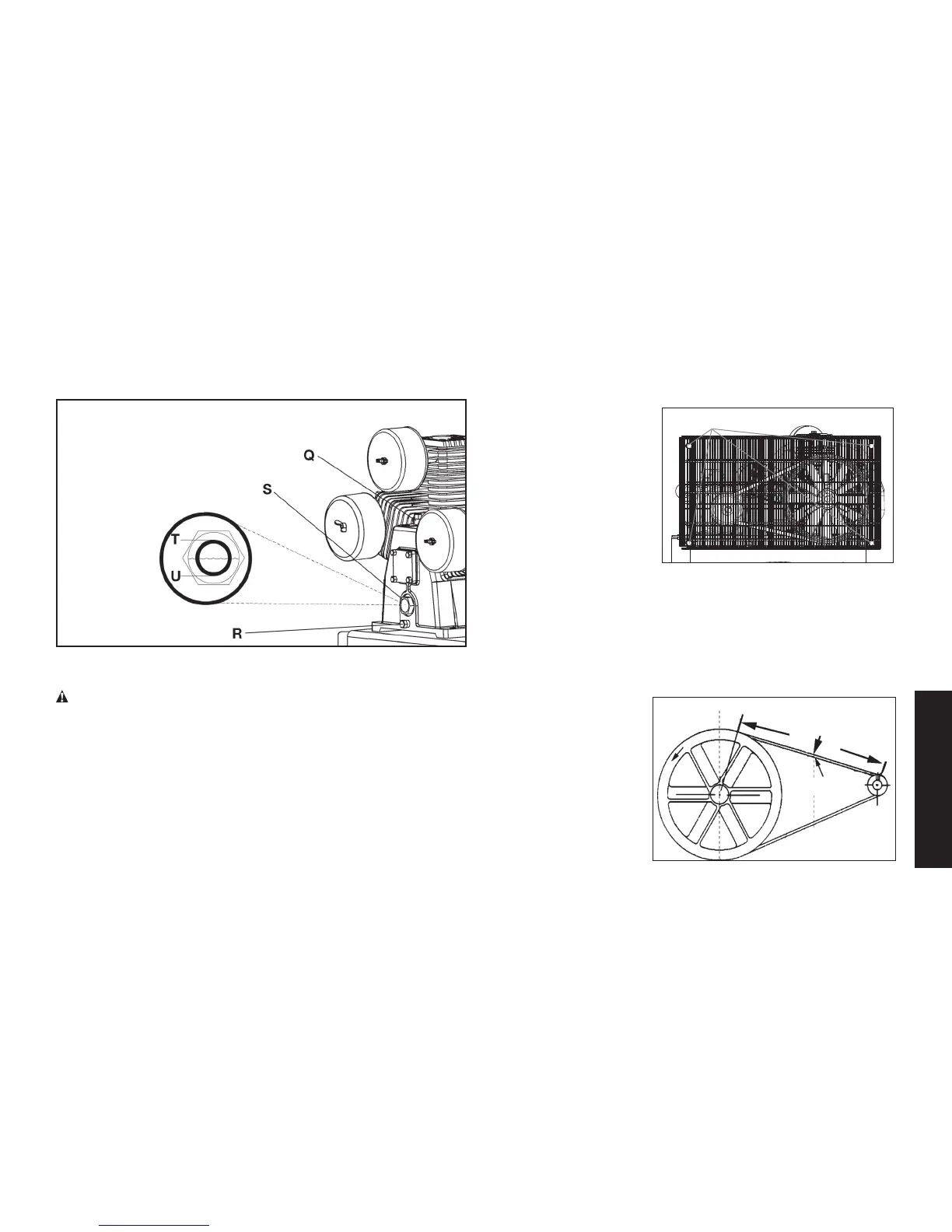

5. Reponga el tapón del aceite (Q) y ajústelo firmemente.
T = Lleno
U = Agregar
R = Tapón
S = Cristal de la vista del
nivel de aceite
Q = Tapon de llenado de
aceite
Fig. 4
Correa - Reemplazo
ADVERTENCIA: Esta unidad se enciende automáticamente.
SIEMPRE apague el interruptor general eléctrico y purgue
toda la presión del sistema antes de reparar el compresor y
también cuando el compresor no se esté utilizando. No utilice
la unidad si se le han retirado las cubiertas o el protector
de la correa. Existe riesgo de lesión grave por contacto con
partes móviles. Riesgo de quemaduras. Supercies calientes.
El cabezal de la bomba y las piezas circundantes están
muy calientes, no los toque (vea las Supercies calientes
identicadas en la Fig. 2). Espere hasta que el compresor se
enfríe antes de realizar el mantenimiento.
1. Mueva la palanca Auto/Off a la posición “Off”, desconectar el
suministro eléctrico, y liberar toda presión de aire dentro del
tanque.
2. Retire el protector de la
V
correa girando 1/4 de
vuelta los 4 clips del
protector de la correa
con una llave de 5/8
pulg.
3. Marque la posición
de la bomba sobre
el montante.
4. Afloje los tornillos mon-
tantes del motor y deslice éste hacia el compresor.
5. Retire la correa y reemplácela por una nueva.
6. Vea Regulación de la tensión de la correa antes de ajustar
los tornillos montantes del motor.
.
Regulación de la Tensión de la Correa
1. Deslice el motor a su posición original; alinéelo con la marca
efectuada antes
Fuerza hacia abajo
Deflexión
sobre el montante.
2. Ajuste los dos
tornillos exteriores del
motor, lo suficiente
para sostener a éste
en posición hasta
verificar la alineación
de la polea y el
volante.
3. La correa debe
