22

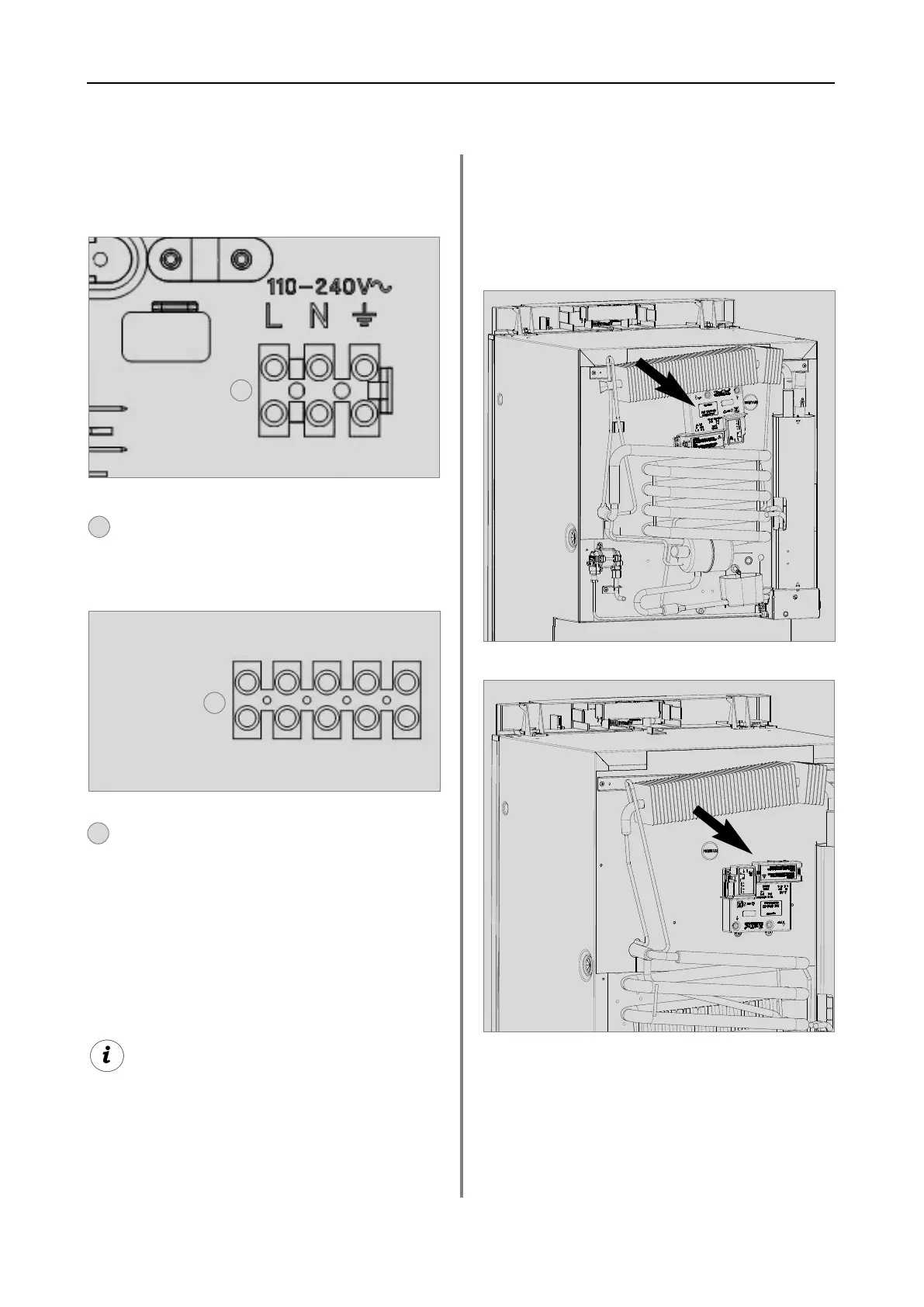

4.9.3 Conexiones de cables
La conexión del abastecimiento de tensión
para el sistema electrónico y los elementos
calefactores se realiza directamente en las
tomas de corriente del sistema electrónico.
Para el funcionamiento de los tipos de apa-
ratos MES y AES estará prohibido conectar
un abastecimiento continuo de 12 V a los
bornes C/D (abastecimiento continuo para
la electrónica funcional).
Conexiones en los modelos RM(S) 8xx0 :
Conexiones en los modelos RM(S) 8xxx
(MES), RM(S) 8xx5 (AES) :
Fig. 39
A = Masa elemento calentador CC
(marrón)
B = Positivo elemento calentador CC
(marrón)
C = Masa iluminación CC (negro)
D = Positivo iluminación 12 V CC (blanco)
Fig. 40
2
2
L = marrón
N = azul
Puesta a tierra =amarillo/verde
1
1
A
B
C
D
-
+
-
+
Conexión de red
Conexión a la batería (12V)
por parte del
vehículo
por parte
del aparato
Montaje
Fig. 41
Posición del control electrónico:
Modelos con paso de rueda
Fig. 42
Modelos estándar
289 0318-04_ES_RMx8xxx-Installation_N1-1.qxp 20.07.2012 10:42 Seite 22
