Plaque de cuisson encastrable D21
• Utilisation à d’autres fins que celles décrites dans le manuel d’utilisation.
Dometic Corporation se réserve le droit de modifier l’apparence et les caractéristiques techniques de
l’appareil sans préavis.
4 INSTALLATION
RISQUE DE DÉPART DE FEU, D’EXPLOSION OU DE BRÛLURES. Ne pas utiliser d’allumettes, bougies ou
autres sources d’allumage pour tester l’étanchéité des raccords et lignes de gaz; celapourrait mener à une
explosion qui pourrait causer des blessures graves ou la mort.
I
Le matériau de la ligne de gaz entre la plaque de cuisson et l’écran du dessous doit pouvoir
supporter une exposition à 300°F (149°C) minimum.

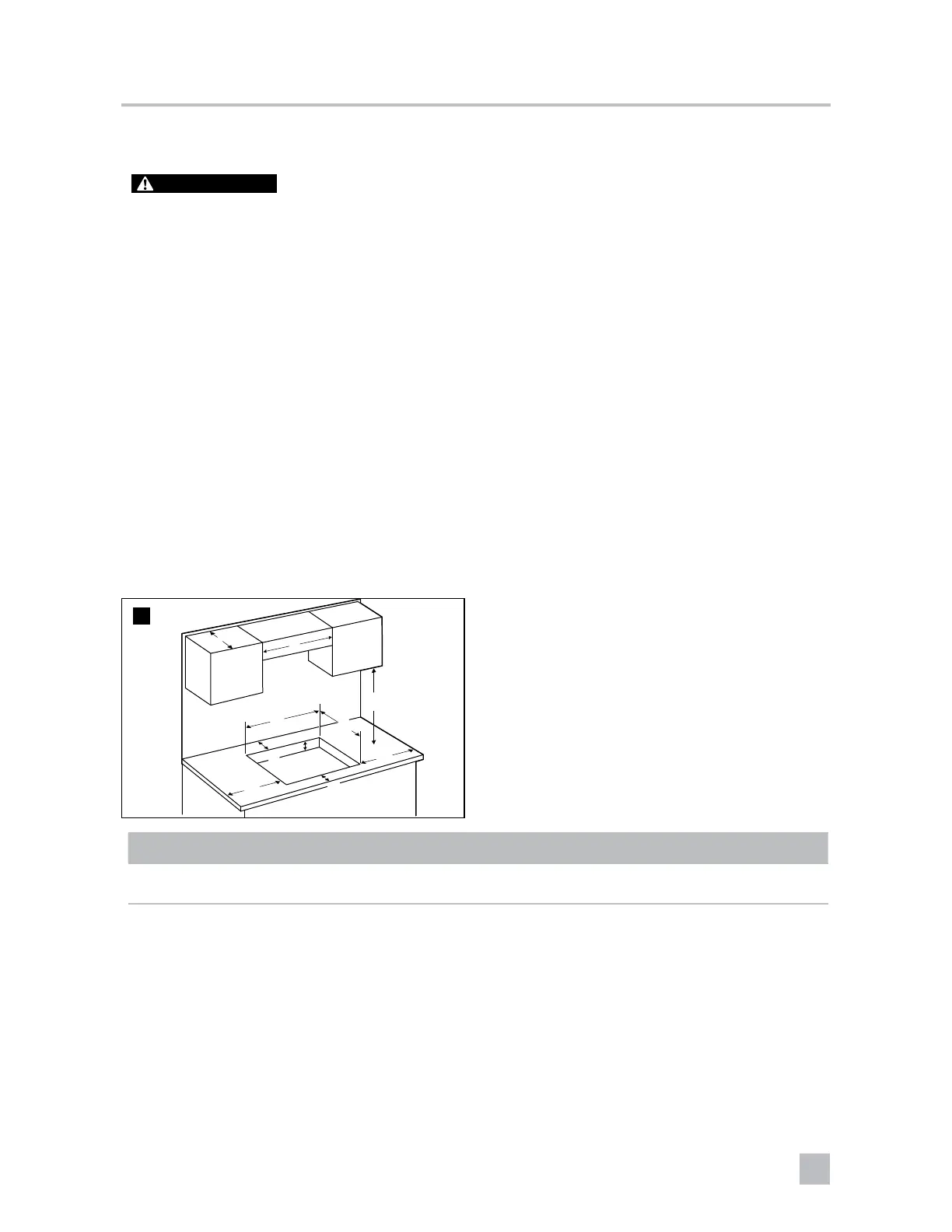

4.1 Construction de l’armoire
Pour que la plaque de cuisson fonctionne correctement, l’armoire doit:
• Être correctement construite en bois ou métal, aux dimensions illustrées.
• Être d’équerre par rapport au haut du comptoir et à la face de l’armoire.
• Avoir une ouverture de niveau d’un côté à l’autre et d’avant en arrière.
• Être positionnée de sorte qu’aucun matériau combustible ne puisse être placé près des côtés de la
plaque de cuisson. S’il y a un espace entre la plaque de cuisson et une armoire adjacente, le fermer
avant d’installer la plaque de cuisson.
B
A
H
C
D
F
G
E
I
J
1
A ‡ B ‡ C D E F § G H † I * J ¥
13,75po
(350 mm)
17,875 po
(455 mm)
1,875po
(48 mm)
2,25po
(58 mm)
0,75po
(20 mm)
2,625po/1,125po
(67 mm/29 mm)
4,125po
(105 mm)
19,50po
(496 mm)
*
¥
‡ Pour un ajustement correct, ces dimensions doivent être exactes à +/- 1/8po (3,2 mm).
§ 2,625po (67 mm) pour tous les modèles sans couvercle préinstallé. 1,2po (31 mm) pour les modèles avec
couvercle préinstallé (modèles SECG et BPWM).
† 19,50po (H) [496 mm] est la distance verticale minimale entre le matériau combustible et la plaque de cuisson.
L’installateur doit suivre les exigences du tableau 2-6.7.2 de la norme ANSI 1192.
* > largeur nominale de la plaque de cuisson
¥ 13po (J) [331 mm] est la profondeur maximum des armoires installées au-dessus des plaques de cuisson
conformément à ANSI Z21.57, Clause 1.25.1.L.
