Manuel de l’utilisateur
DÉBROUSSAILLEUSE M200 ET 28463
Pièces détachées en ligne à www.GetEarthquake.com ou composer le 800-345-6007 L-V 8h-17h HNC
AVERTISSEMENT
AVANT DE DÉMONTER LA COURROIE D’ENTRAÎNEMENT,
DÉBRANCHER LE CÂBLE DE LA BOUGIE.
IMPORTANT
FAIRE UN ESSAI DU SYSTÈME D’ENTRAÎNEMENT. DÉMARRER
LE MOTEUR PUIS EMBRAYER ET DÉBRAYER PLUSIEURS FOIS
LA TÊTE DE DÉBROUSSAILLAGE. LORSQU’ELLE EST DÉBRAYÉE,
VÉRIFIER QUE LA TÊTE DE DÉBROUSSAILLAGE S’ARRÊTE
COMPLÈTEMENT SI ELLE REPOSE SUR LE SOL. SI LA TÊTE DE
DÉBROUSSAILLAGE CONTINUE DE TOURNER, APPORTER LA
DÉBROUSSAILLEUSE À UN CENTRE DE RÉPARATION AGRÉÉ.

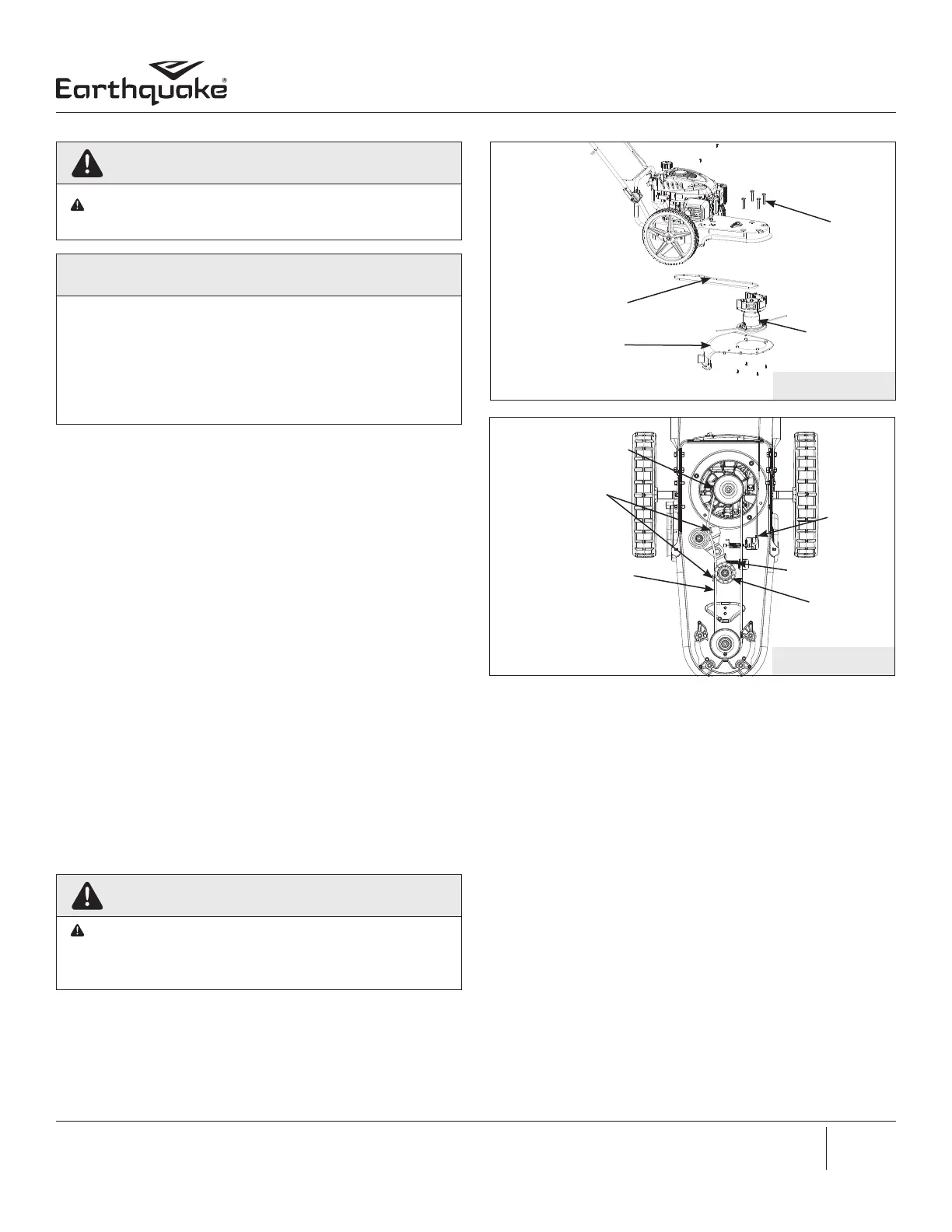

CHANGER LA COURROIE D’ENTRAÎNEMENT
Pour changer la courroie d’entraînement, la tête de débroussaillage et
le bouclier doivent avoir été démontés comme suit: VOIR FIGURES
16 ET 17.
1. Retirer les deux vis de xation l’arrière du bouclier sur le carter de
débroussailleuse.
2. Retirer les quatre vis qui maintiennent l’avant du bouclier et la
tête de débroussaillage sur le carter débroussailleuse.
3. Relever l’avant du carter de débroussailleuse et détacher la
courroie d’entraînement.
4. Démonter la poulie trapézoïdale du support de poulie folle.
REMARQUE: Sur certains modèles, il est nécessaire de desserrer
la vis de xation de la poulie d’entraînement pour démonter la
courroie d’entraînement. Ne pas déformer les guides de courroie.
Utiliser uniquement des courroies de rechange d’origine.
5. Pour monter la courroie d’entraînement, inverser les étapes
ci-dessus. S’assurer que toute la visserie est bien serrée. S’assurer
que la vis de xation de la poulie d’entraînement est bien serrée.
6. Vérier le placement de la courroie d’entraînement. S’assurer que
la courroie d’entraînement est à l’intérieur des guides de courroie
comme sur l’illustration.
AVERTISSEMENT
NE PAS VIDER L’ESSENCE À L’INTÉRIEUR D’UN BÂTIMENT, À
PROXIMITÉ D’UNE FLAMME OU EN FUMANT UNE CIGARETTE.
LES VAPEURS D’ESSENCE PEUVENT PROVOQUER UNE
EXPLOSION OU UN INCENDIE.
VIS
COURROIE
D’ENTRAÎNEMENT
BOUCLIER
TÊTE DE
DÉBROUSSAILLAGE
FIGURE 16
COURROIE
D’ENTRAÎNEMENT
POULIE
TRAPÉZOÏDALE
RESSORT DE
RAPPEL
POULIE
D’ENTRAÎNEMENT
GUIDES DE
COURROIE
FIGURE 17
RÉGLAGE DE TENSION DE LA COURROIE
Une courroie bien tendue est essentielle au bon fonctionnement. Au
bout d’une demi-heure d’utilisation, il peut être nécessaire d’ajuster
le câble d’embrayage en raison de son étirement initial. Par la suite,
vérier la tension toutes les deux heures d’utilisation. La tension
est correcte si le ressort bombé s’allonge de 3 à 6mm (1/8 à 1/4po)
lorsque le levier d’entraînement est engagé.
Pour augmenter la tension de la courroie:
1. Desserrer le contre-écrou supérieur sur le câble d’ajustement.
VOIR FIGURE 18.
2. Serrer le contre-écrou inférieur par intervalles de 3mm (1/8po),
en veillant à ne pas produire une tension excessive.
3. Pour vérier le réglage, mesurer l’allongement du ressort bombé
lorsque le levier d’entraînement est engagé (l’allongement
correct du ressort est de 3 à 6mm [1/8po à 1/4po]).
4. Une fois le réglage correct, serrer le contre-écrou inférieur.
REMARQUE: Il y a un deuxième ajustement de câble sous le carter de
débroussailleuse si la machine n’embraye toujours pas correctement
après le premier ajustement. VOIR FIGURE 17.
CONTRE-
ÉCROU
