Eaton 9SX Series User Manual

29
5.并机系统的安装
并机系统的安装并机系统的安装
并机系统的安装
1. 通过多达三台的UPS并机连接, 以满足用户不同的冗余配置或扩容需求。
2. 可以选择搭配‘配电模块’，为并机系统提供安全可靠的配电功能：
两台UPS并机连接时，建议使用本系列的‘1＋1并机MBP（选配模块）’做为并机系
统的外部输入/输出配电。
大于两台UPS并机时，需要用户自行完成外部的配电连接。

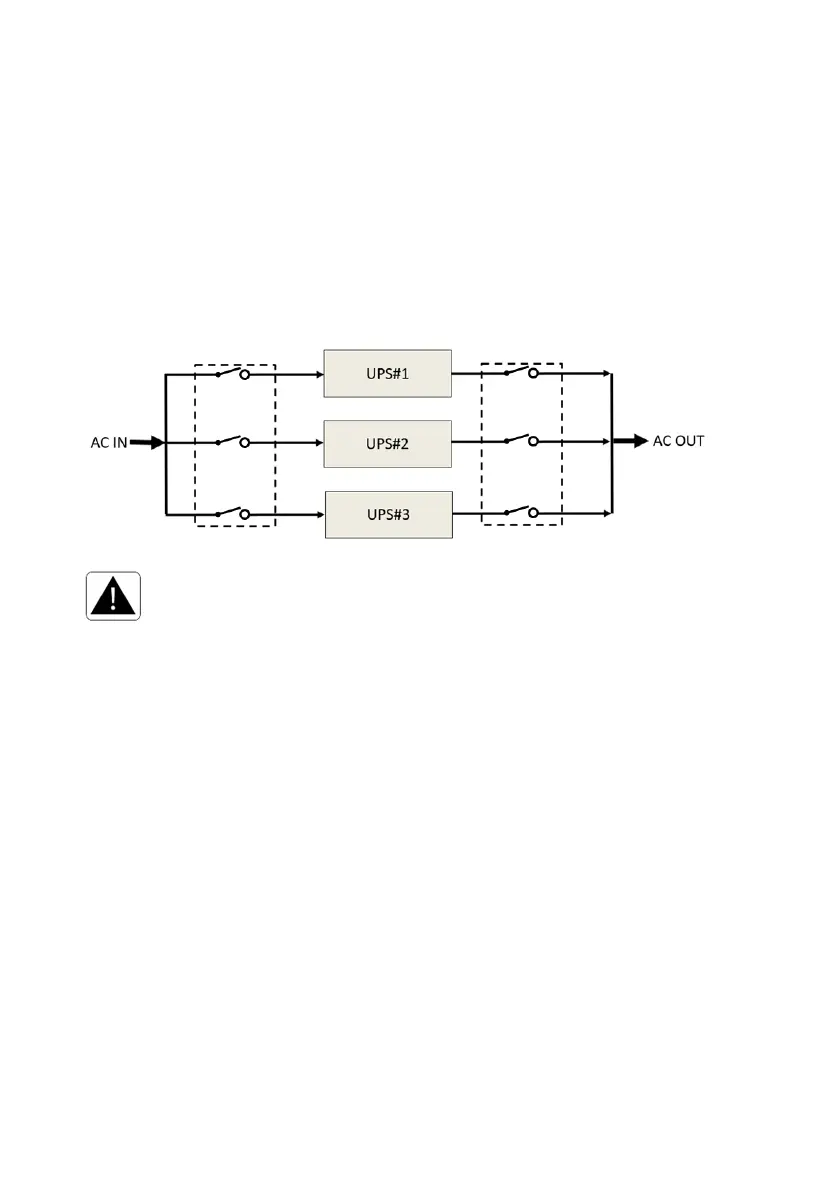

并机系统电缆线连接示意图如下：
注意：
配线长度要求：
当负载至并机的 UPS 之间的距离小于 10 米时，并机系统中各台 UPS 之间的
输入/输出线的长度差要求小于 20%。
当负载至并机的 UPS 之间的距离大于 20 米时，并机系统中各台 UPS 之间的
输入/输出线的长度差要求小于 5%。
需专业人员安装，请在受限制区域使用并机！
5.1 机械安装
机械安装机械安装
机械安装
并机系统中，UPS 模块的安装步骤同单机 UPS 的安装，请参考第 3 章节。
备注：
如果选配有本系列的‘1+1 并机 MBP’模块，机架式安装时，将其放置在并机系统
的最顶层；塔式安装时，放置在并机系统的左侧，便于电缆连接及操作（如下图
示）：

Eaton 9SX Series Specifications

General

Topology	Double Conversion Online
Frequency	50/60 Hz
Hot-swappable Batteries	Yes
LCD Display	Yes
Operating Temperature	0-40°C
Dimensions	Varies by model
Weight	Varies by model
Efficiency	Up to 95% in Online mode
Form Factor	Tower/Rackmount
Communication Ports	USB, Serial, Relay
Battery Type	Sealed Lead-Acid (SLA)
Humidity	0-95% (non-condensing)
Certifications	CE
Output Voltage	208/220/230/240V
