Contenuto della confezione
Montaggio
Versione con impugnatura a U
Montaggio dell'impugnatura a U
1. Montare il supporto di montaggio (superiore) (A) del manu-
brio nel supporto di montaggio (inferiore) (D) del manubrio e
fissare il manubrio serrando leggermente il bullone di mon-
taggio (8 mm) (B).
2. Regolare l’inclinazione del manubrio in posizione adeguata
(comoda per il lavoro) e serrare a fondo il bullone di montag-
gio.
C: Rondella

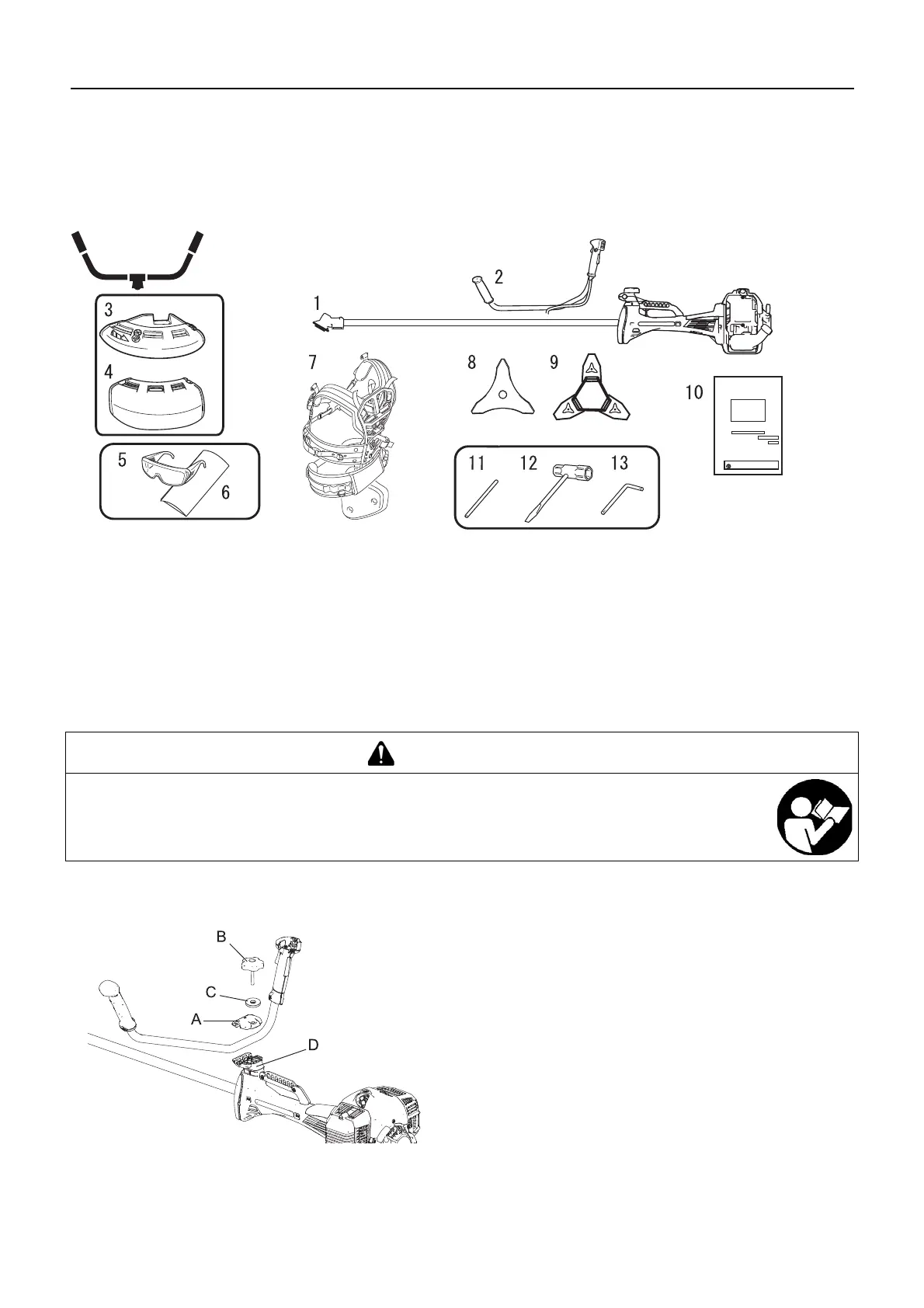

Le seguenti parti sono state imballate separatamente nella scatola di imballaggio.
Dopo aver aperto la confezione, controllare che siano presenti tutte le parti.
In caso di parti mancanti o rotte, contattare il rivenditore.
1. Motore ed albero
2. Impugnatura a U
3. Protezione (per disco metallico)
4. Protezione (per testina a filo di nylon)
5. Occhiali di protezione (conformi allo standard ANSI Z
87.1)
6. Etichetta di precauzione
7. Cinghia a spalla
8. Disco a tre lame
9. Coprilama
10. Manuale per l'operatore
11. Utensile di bloccaggio
12. Chiave a tubo
13. Chiave a L
AVVERTENZA
Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto.
L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi.
