Sem som
• Verifique se o altifalante está LIGADO.
• Tente aumentar o volume utilizando o controlo do volume principal ou o controlo remoto.
• Certifique-se de que os cabos de áudio estão bem ligados e que a entrada está corretamente selecionada nos altifalantes.
• Verifique se existe saída do sinal do dispositivo de áudio fonte.
Não é possível ligar por Bluetooth
• Certifique-se de que o altifalante está comutado para a entrada Bluetooth. Se estiver noutro modo de entrada de áudio, a
função Bluetooth não será ligada. Desligue de todos os dispositivos Bluetooth premindo e mantendo premido " " no modo
Bluetooth, e tente novamente.
• O alcance efetivo da transmissão por Bluetooth é de 10 metros; certifique-se de que está a operar dentro desse alcance
máximo.
• Tente ligar-se a outro dispositivo Bluetooth.
O B700 não se liga
• Verifique se a fonte de alimentação principal está ligada ou se a tomada de parede tem corrente.
Ruído proveniente das colunas
• As colunas EDIFIER geram pouco ruído, ao passo que o ruído de fundo de alguns dispositivos de áudio é bastante alto.
Desligue os cabos de áudio e aumente o volume, se não escutar nenhum som a 1 metro de distância da coluna, significa
que existe um problema com este produto.
Para mais informações sobre a EDIFIER, consulte o site www.edifier.com
Para obter informações sobre a garantia da EDIFIER, aceda à página relevante do país em www.edifier.com e consulte a secção
dos Termos da Garantia.
EUA e Canadá: service@edifier.ca
América do Sul: Visite o site www.edifier.com (Inglês) ou www.edifierla.com (Espanhol/Português) para obter informações sobre
o contacto local
Português
Português
Português
Português
Português

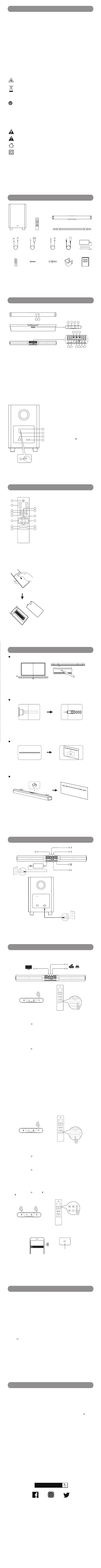

PT Instruções de segurança importantes
Conteúdo da caixa
Instalação do Suporte de Montagem na Parede do Soundbar
Ligação
Instruções de funcionamento
Português
Português
Português
Especificações
Resolução de problemas
A música excessivamente alta pode conduzir à perda de audição. Por favor, mantenha o volume num nível seguro.
Este símbolo no produto ou na embalagem indica que este não deve ser eliminado juntamente com o lixo doméstico. Em vez
disso, deve entregá-lo num ponto de recolha apropriado para a reciclagem de equipamentos elétricos e eletrônicos. A recolha
e reciclagem do seu equipamento em separado no momento de eliminá-lo irá ajudar a preservar os recursos naturais e a
assegurar a sua reciclagem de forma a proteger a saúde humana e o ambiente. Para mais informações sobre o local onde
poderá entregar o seu equipamento para reciclagem, contate os serviços municipalizados ou a empresa de recolha de detritos
da sua área de residência, ou a loja onde adquiriu o produto.
• Por favor, leia as instruções com atenção. Guarde-as num local seguro para referência futura.
• Use apenas acessórios aprovados pelo fabricante.
• Instale o instrumento corretamente seguindo as instruções na secção de ligação do dispositivo.
• Recomenda-se a utilização do produto num ambiente de 0-35°C. Recomenda-se o envio e o armazenamento do produto num
ambiente de 0-35°C.
• Para reduzir o risco de incêndio e choque elétrico, não exponha o produto à chuva nem à humidade.
• Não use este produto perto da água. Não mergulhe o produto em nenhum líquido nem o exponha a gotas ou salpicos.
• Não instale nem use este produto perto de nenhuma fonte de calor (por ex., aquecedores, fornos, radiadores ou outros
dispositivos que gerem calor).
• Não coloque nenhum objeto com líquido, como copos, sobre o produto; nem coloque chamas nuas, como velas acesas sobre
o produto.
• Não bloqueie nenhuma abertura de ventilação. Não insira nenhum objeto nas aberturas de ventilação ou ranhuras.
• Poderá causar um incêndio ou choque elétrico. Mantenha um espaço suficiente à volta do produto para manter uma boa
ventilação (mínimo de 5cm recomendado).
• Não force uma ficha na tomada. Antes de ligar, verifique se a tomada está bloqueada e se a ficha corresponde à tomada e se
está orientada para a direção correta.
• Mantenha os acessórios e peças fornecidos (como parafusos) longe das crianças, para evitar que sejam ingeridos pelas
mesmas, por engano.
•
Não abra nem remova a estrutura. Poderá ficar exposto a tensão perigosa ou a outros riscos perigosos. Independentemente
da
causa dos danos (tais como, danos no cabo ou ficha, exposição a salpicos ou queda de objetos estranhos no produto,
exposição à chuva ou humidade, não funcionamento ou queda do produto, etc.), a reparação terá de ser executada
imediatamente por um profissional de reparação autorizado.
• Antes de limpar o produto com um pano seco, desligue-o sempre e retire a ficha da tomada primeiro.
•
Nunca use ácido forte, álcali, gasolina, álcool ou outros solventes químicos para limpar a superfície do produto. Use apenas
solventes neutros ou água limpa para limpar.
• O produto tem de ser usado a uma altitude inferior a 2000m.
• Não conecte este produto a uma mesma tomada utilizada por um aparelho controlado por motor ou inversor (como geladeira,
lavadora, forno micro-ondas, ou ar-condicionado). A presença de ruído elétrico pode fazer com que o produto apresente
defeitos ou produza barulhos significativos, dependendo de como o aparelho for utilizado. Se não for possível usar uma
tomada à parte, conecte um filtro supressor de ruído elétrico entre este produto e a tomada.
Manual do utilizador
Subwoofer
Cabo 4K HD HDMI
Controlo remoto
Bateria AAA x1
Âncora de parede em
plástico x5 Gancho x2
Parafuso para montagem na
parede x5 (KA5x40)
Cabo de áudio RCA
de 3,5mm
Cabo de entrada
ótico de fibra
Cabo de alimentação x2 Adaptador de energia
Barra de som
Suporte para montagem na parede
Nota:
• As imagens são apenas ilustrativas e podem diferir do produto real.
• Para a necessidade de melhoramento técnico e atualização do sistema, as informações e especificações aqui contidas podem
ser ligeiramente diferentes do produto real. Se for encontrada qualquer diferença, prevalece o produto real.
1. Conforme exibido na ilustração, pressione a tampa da bateria
do controle remoto para baixo com o dedão e siga a direção
indicada pela seta para removê-la, e insira a bateria AAA
(observe os polos "+" e "-").
2. A vida útil das pilhas dura normalmente cerca de 6 meses;
substitua-as quando o controlo remoto deixar de ter
sensibilidade ou a distância de controlo começar a encurtar.
3. Nunca use pilhas novas e antigas misturadas.
Nota:
1. Não coloque o controlo remoto em locais quentes e húmidos.
2. Não carregue as pilhas.
3. Remova as pilhas quando não usar o controlo remoto durante
um longo período de tempo, para evitar fugas as mesmas.
4. A bateria não deve ser exposta ao calor excessivo, como a luz
solar direta, fogo ou semelhante.
5. Perigo de explosão se a bateria for substituída incorretamente.
Substitua apenas pelo mesmo tipo ou por um tipo equivalente.
Coloque o suporte de montagem em uma posição apropriada na parede, alinhe a linha central do suporte com o da TV, e
marque 4 furos.
Nota: Certifique-se que a parede suporta o peso deste produto. A instalação incorreta pode acarretar em acidentes, ferimentos
ou dano ao produto.
Faça 4 furos (Profundidade: 40mm, Diâmetro do furo: 8mm) na parede, em seguida coloque as buchas nos furos.
Nota:
A dimensão do buraco pode variar dependendo dos materiais da parede, pelo que ajuste o tamanho da perfuração às condições
existentes para uma instalação adequada.
Marque a posição do furo
Perfure um buraco na parede
1
2
A B AB
B
Alinhe o suporte de montagem com os buracos e use parafusos para fixar o suporte de montagem na parede.
Nota: Os parafusos inclusos são apropriados somente para paredes com estrutura de concreto e tijolos, e não para paredes de
placas de gesso, placas de espuma, e estruturas de madeira. Consulte um profissional para garantir a segurança caso precise
fazer a instalação em paredes de placa de gesso e estrutura de madeira.
Remova os dois parafusos da parte traseira do soundbar, fixe os dois ganchos nele, e em seguida pendure o aparelho no suporte.
Nota: Certifique-se de que todas as ligações do cabo de áudio são seguras antes de montar o altifalante.
Aviso:
1. Siga as instruções de instalação para evitar danos ao seu produto.
2. Certifique-se que a altura da instalação é menor que 2m.
* Este tipo de conector é utilizado somente para fins de ilustração.
Fixe o suporte de montagem na parede
Coloque a barra de som no suporte para montagem na parede
Saída HDMI
(ARC/eARC)
Entrada HDMI 1
Entrada HDMI 2
Entrada AUX
Entrada óptica
3
4
1. Modo saída HDMI (ARC/eARC):
• Conecte o conector "HDMI" da TV na porta de saída "HDMI OUT(ARC/eARC)", localizada no painel traseiro do soundbar,
utilizando um cabo 4K HD HDMI.
• Pressione o botão de energia " " do soundbar ou o botão "HDMI ARC” no controle remoto para alterar o modo de entrada
para HDMI ARC. (O visor mostrará "ARC");
• HDMI ARC retorna o sinal de áudio ao altifalante através do cabo HDMI.
2. Modo HDMI 1/HDMI 2:
• Conecte a fonte de áudio (DVD, Conversor, etc.) à porta de entrada "HDMI IN1" ou "HDMI IN2" no painel traseiro do soundbar
utilizando o cabo 4K HD HDMI;
• Conecte o conector "HDMI" da TV na porta de saída "HDMI OUT(ARC/eARC)", localizada no painel traseiro do soundbar,
utilizando outro cabo 4K HD HDMI. O sinal de vídeo da fonte de áudio terá saída na TV. (Nota: Foi fornecido um cabo HDMI,
cabos adicionais podem ser necessários.);
• Pressione o botão de energia " " do soundbar ou o botão "HDMI 1/2" no controle remoto para alterar o modo de entrada
para HDMI 1 ou HDMI 2. (O visor mostrará "HDMI 1" / "HDMI 2").
Nota:
1. Todas as portas HDMI do produto são compatíveis com vídeos em formato 4K.
2. Compatível com HDMI 2.1, HDCP, CEC, Dolby Vision
®
, HDR10+.
Entrada/saída HDMI
●
Dolby Atmos
®
Este produto é compatível com Dolby Atmos
®
.
Dolby Atmos
®
produz uma experiência de áudio surpreendente com sua tecnologia avançada e configuração de áudio em todo
o ambiente, incluindo alto-falantes suspensos.
1. Dolby Atmos
®
está disponível somente no modo HDMI
2. Certifique-se que o conteúdo de áudio do vídeo é compatível com Dolby Atmos
®
3. Certifique-se que o formato "Bitstream ou RAW” está selecionado na saída de áudio quando utilizar um aparelho de DVD
Blu-ray ou outros dispositivos.
4. Ao ler o formato Dolby Atmos
®
/Dolby
®
Digital/PCM, o soundbar exibe, respectivamente, DOLBY ATMOS/DOLBY AUDIO/PCM
Dolby Vision
®
Este produto é compatível com transmissão de sinais de vídeo Dolby Vision
®
Compatible.
Dolby Vision
®
Compatible revoluciona sua experiência de telespectador nos cinemas e na TV, trazendo brilhos, contrastes e
cores de tirar o fôlego.
Tecnologia Dolby
●
VOICE
MOVIE MUSIC
GAME
HDMI 1/2 HDMI ARC
OPT/COAX AUX
BASS TREBLEVOLUME
VOICE
MOVIE MUSIC
GAME
HDMI 1/2 HDMI ARC
OPT/COAX AUX
BASS TREBLEVOLUME
ou
Saída de potência:
L/R/C: 15W+15W+15W
Ls/Rs: 15W+15W
Ltm/Rtm: 15W+15W
Subwoofer: 70W
Resposta de frequência:
45Hz-20KHz
Entrada de áudio:
HDMI 1, HDMI 2, Ótica, Coaxial, Bluetooth, AUX
Saída de áudio:
SAÍDA HDMI (ARC/eARC)
Informações do adaptador de energia:
Fabricante: EDIFIER
Modelo: ADT-60180
Entrada: 100-240V~50/60Hz 1.5A
Saída: 18V 3A
Declaração para UE
Banda de Frequência (Bluetooth): 2.402GHz ~ 2.480GHz
Banda de Frequência (5.8G): 5.725GHz ~ 5.820GHz
RF Potência de Saída (Bluetooth):
≤
10 dBm (EIRP)
RF Potência de Saída (5.8G):
≤
14 dBm (EIRP)
Não existem restrições à utilização.
16. Botão de emparelhar barra de som no subwoofer
O soundbar B700 é pareado com o subwoofer antes de sair da
fábrica. A conexão sem fio deve ser retomada automaticamente
quando o alto-falante ativo e o subwoofer estiverem ligados, e o
indicador vermelho ficará constantemente aceso. Se a conexão
sem fio não for retomada, siga as etapas abaixo para completar
o pareamento novamente.
• Ligue o subwoofer, o indicador de status deve piscar lentamente,
o que significa que não há conexão sem fio ativa;
• Pressione o botão "PAIR" no painel traseiro do subwoofer para
colocá-lo no modo de pareamento. O indicador de status piscará
rapidamente;
• Pressione o botão "PAIR" no painel traseiro do alto-falante ativo,
ou mantenha pressionado o botão " " por 3s no controle
remoto para colocá-lo no modo de pareamento. O ícone "PAIR"
será exibido e piscará rapidamente no visor;
• Aguarde até o indicador de status do subwoofer ficar
constantemente aceso e o ícone "PAIR" ficar aceso por 2s no
visor do alto-falante ativo. Em seguida, o pareamento é feito e
a conexão sem fio é feita.
17. Indicador de estado
18. Interruptor de potência
19. Porta do cabo de energia
Subwoofer
●
(mesma operação para o ponto "11")
16
19
17
1
8
1. Entrada ótico/coaxial
• Conecte a fonte de áudio (DVD, Conversor, etc.) à porta de entrada "OPT/COAX" no painel traseiro do soundbar utilizando um
cabo de áudio de fibra óptica ou cabo coaxial (cabo coaxial não incluído);
• Pressione o botão de energia " " do soundbar ou o botão "OPT/COAX” no controle remoto para alterar o modo de entrada
para entrada óptica/coaxial. (O visor mostrará "OPT/COAX");
• Reproduza música no dispositivo conectado e ajuste as configurações para um nível desejado.
2. Entrada AUX
• Conecte a fonte de áudio à porta de entrada "AUX" no painel traseiro do soundbar utilizando um cabo de áudio de 3,5mm-RCA.
• Pressione o botão de energia " " do soundbar ou o botão "AUX” no controle remoto para alterar o modo de entrada para
entrada AUX. (O visor mostrará "AUX");
• Reproduza música no dispositivo conectado e ajuste as configurações para um nível desejado.
Nota:
Apenas os sinais de áudio PCM (44.1KHz/48KHz/96KHz/192KHz) e sinais de áudio com codificação Dolby funcionam na entrada
óptica/coaxial.
3. Entrada Bluetooth
• Pressione o botão de energia " " ou o botão " " no soundbar para alternar para a entrada Bluetooth. Ou pressione o
botão " " no controle remoto para alternar para o modo Bluetooth. O alto-falante entrará automaticamente no estado de
pareamento Bluetooth. (O ícone "BT" será exibido e piscará no visor);
• Selecione "EDIFIER B700" nas configurações de seu dispositivo para conectar. (O ícone "BT" será exibido e ficará
constantemente aceso no visor após conectado);
• Reproduza música no dispositivo conectado e ajuste as configurações para um nível desejado.
Nota:
1. Se for necessário, o código PIN para ligação é "0000".
2. Para poder usufruir de todas as funcionalidades Bluetooth deste produto, certifique-se de que o seu dispositivo de fonte de
áudio tenha os perfis A2DP e AVRCP.
Entradas de áudio
●
O ícone "BT" será exibido e ficará
constantemente aceso no visor.
ou
ou
VOICE
MOVIE MUSIC
GAME
HDMI 1/2 HDMI ARC
OPT/COAX AUX
BASS TREBLEVOLUME
VOICE
MOVIE MUSIC
GAME
HDMI 1/2 HDMI ARC
OPT/COAX AUX
BASS TREBLEVOLUME
EDIFIER B700
VOICE
MOVIE MUSIC
GAME
HDMI 1/2 HDMI ARC
OPT/COAX AUX
BASS TREBLEVOLUME
Português
Utilize apenas com o carrinho, suporte, tripé, apoio ou mesa especificados pelo fabricante ouvendido com o aparelho. Quando
utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/aparelho para que não ocorram ferimentos se este tombar.
Este símbolo serve para alertar o utilizador para a presença de tensão perigosa não isolada dentro do compartimento do
produto, a qual pode ter magnitude suficiente para constituir um risco de choque elétrico para as pessoas.
Este símbolo serve para avisar o utilizador para não desmontar o compartimento do produto e que não existem peças
passíveis de substituição pelo utilizador. Leve o produto a um centro de reparação autorizado para reparação.
Este símbolo indica que o produto destina-se apenas ao uso no interior.
Este símbolo indica que o produto é CLASSE II ou um dispositivo elétrico com duplo isolamento sem ligação à terra
necessária.
Aviso de potência:
1. Coloque o produto perto da saída de potência para uma utilização fácil.
2. Antes de usar, certifique-se de que a tensão de funcionamento é igual à tensão de alimentação local. A tensão de
funcionamento correta encontra-se na placa do produto.
3. Para fins de segurança, retire a ficha do produto da tomada durante trovoadas ou sempre que não usar o produto
durante muito tempo.
4. Em condições normais, a fonte de alimentação pode ficar quente. Mantenha uma boa ventilação na área e tenha cuidado.
5. Placa com o nome do produto e etiquetas de aviso na carcaça ou na parte inferior do produto ou do adaptador de energia.
A ficha de ALIMENTAÇÃO ou adaptador é utilizado como forma para desligar o aparelho e deve manter-se pronto a ser utilizado.
Produtos sem fio:
1. Os produtos sem fios podem gerar frequências de rádio de ondas curtas e interferir com a utilização normal de outros
dispositivos eletrónicos ou equipamento médico.
2. Desligue o produto quando não for permitido usá-lo. Não use o produto em instalações médicas, em aviões, em bombas de
gasolina, perto de portões automáticos, sistemas de alarme de incêndio automáticos ou outros dispositivos automatizados.
3. Não use o produto perto de um pacemaker, a menos de 20cm de distância. As ondas de rádio podem afetar o
funcionamento normal do pacemaker ou outros dispositivos médicos.
Controlo remoto
1. Ligar/desligar
2. Modo de efeito sonoro
Modo MOVIE
Modo MUSIC
Modo VOICE
Modo GAME
3. Mudo/mudo desligado
Pressione: mudo/mudo desligado
Mantenha pressionado por 3s: botão de pareamento do soundbar
4. Intensidade da luz
Ajusta o brilho do visor
5. Entrada Bluetooth
Pressione: Entrada Bluetooth
Manter pressionado: desconectar Bluetooth (Bluetooth conectado)
6. Faixa anterior/próxima faixa
(Bluetooth conectado)
7. Controle de volume
8. Tocar/pausar
(Bluetooth conectado)
9. Controle de volume agudo
10. Controle de volume do baixo
11. Saída HDMI （ARC/eARC）
12. Entrada HDMI 1/HDMI 2
13. Entrada AUX
14. Entrada ótico/coaxial
1
3
5
7
9
10
13
12
14
2
4
6
11
8
VOICE
MOVIE MUSIC
GAME
HDMI 1/2 HDMI ARC
OPT/COAX AUX
BASS TREBLEVOLUME
Operação funcional
1. Janela de visualização
2. Janela de receptor do controle remoto
3. Entrada Bluetooth
Pressione: Entrada Bluetooth
Manter pressionado: desconectar Bluetooth
(Bluetooth conectado)
4. Diminuir volume
Pressione: diminuir volume
Mantenha pressionado: faixa anterior
(Bluetooth conectado)
5. Aumentar volume
Pressione: aumentar volume
Mantenha pressionado: faixa seguinte
(Bluetooth conectado)
6. Botão de energia/ botão de mudança de modo
Pressione: mudar modo “HDMI ARC → HDMI 1 →
HDMI 2 → OPT → COAX → Bluetooth → AUX”
Mantenha pressionado: ligar/desligar
7. Saída eARC/ARC
8. Entrada HDMI IN1
9. Entrada HDMI IN2
10. Porta do cabo de energia
11. Botão de emparelhamento do subwoofer do soundbar
12. Porta USB (somente serviço)
13. Entrada ótico
14. Entrada coaxial
15. Entrada AUX
1 2
3
4
5
6
8
9
7
121110
13
15
14
Barra de som
Vista frontal
Vista superior
Vista traseira
●
Para mais informações, por favor, acesse nosso site:
@Edifier_Global @Edifier_Global@Edifierglobal
www.edifier.com
AVISO:
Para a necessidade de melhoramento técnico e atualização do sistema, as informações contidas neste documento poderão
ser sujeitas a alteração, periodicamente, sem aviso prévio.
Os produtos da EDIFIER serão personalizados para aplicações diferentes. As imagens e ilustrações apresentadas nesta manual
poderão ser ligeiramente diferentes do produto real. Se for encontrada qualquer diferença, prevalece o produto real.
Modelo: EDF100026
Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong
Tel: +852 2522 6989
Fax: +852 2522 1989
www.edifier.com
© 2022 Edifier International Limited. Todos os direitos reservados.
Impresso na China
To Next Page
Loading...
Need help?
General
Weight and Dimensions
