87TONDEUSE ÉLECTRIQUE À SIÈGE ALI-MENTÉE PAR DES PILES AU LITHIUM-ION, 56 V — TR4200/TR4200-FC
DESCRIPTION

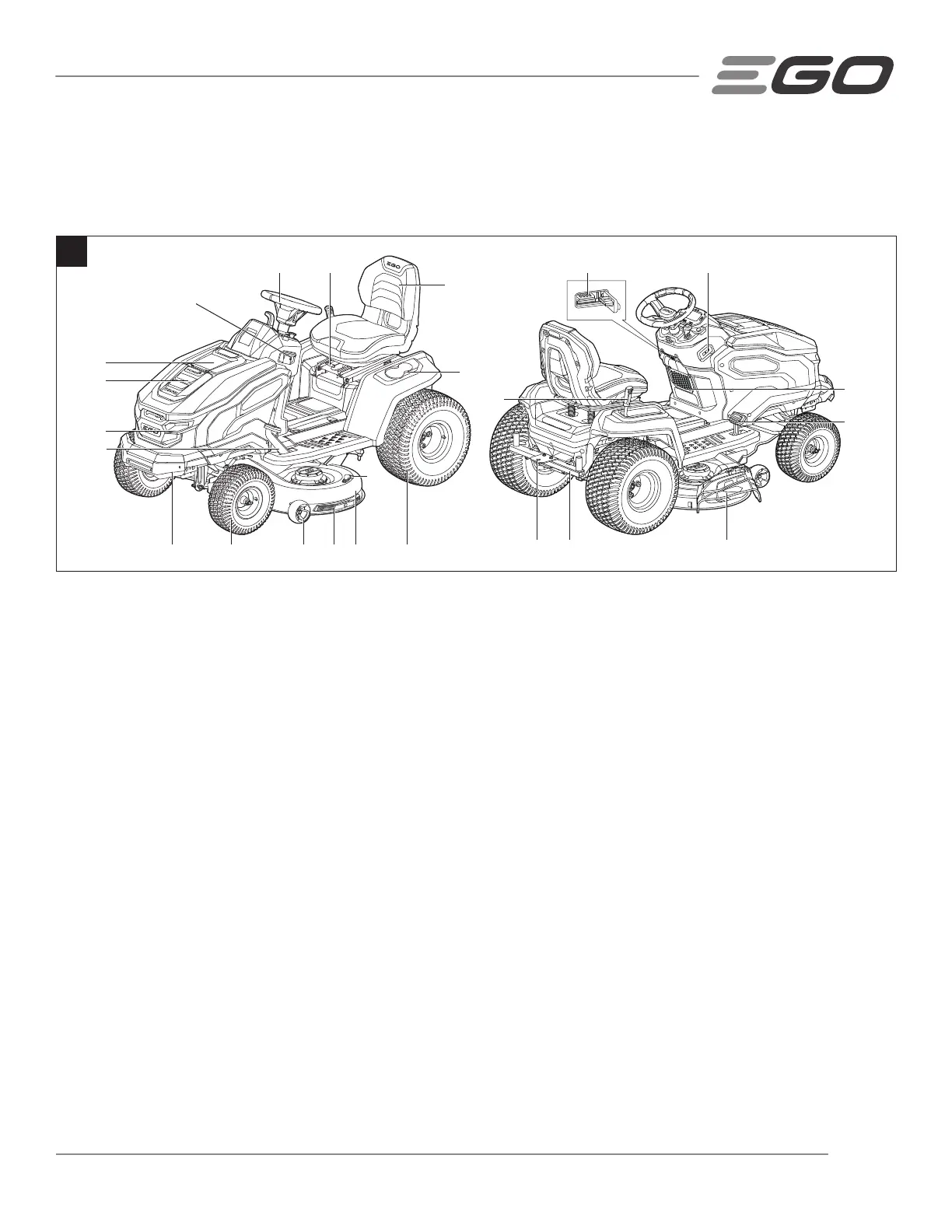

CONDUITE DE LA TONDEUSE ÉLECTRIQUE À SIÈGE (Fig. 1)
1
1
2
356789
11
10
12
13
14
15 16 1718
19
20
212422
23
4
1. Siège 13. Compartiment de rangement
2. Porte-gobelets 14. Levier de verrouillage du frein de stationnement
3. Roue arrière (roue motrice) (x2) 15. Volant (Fig. 1a)
4. Port de lavage 16. Levier de réglage de la position du siège
5. Châssis 17. Port de charge
6. Protecteur de châssis 18. Port USB
7. Roue anti-scalp (x2) 19. Panier de rangement
8. Roue avant (x2) 20. Pédale d’accélérateur
9. Pare-chocs avant 21. Goulotte de décharge latérale
10. Pédale de frein de stationnement 22. Dispositif d’attelage
11. Phare à DEL (x2) 23. Levier de réglage de la hauteur du châssis
12. Bloc d’alimentation (Fig. 1b) 24. Support de fixation (pour l’installation de la boîte de
cargaison, du pare-soleil ou du kit d’ensachage)
