Page 38
P/N 316439221
COLOR CODE
BK
BLACK
PR
PURPLE
BL
BLUE
GY
GRAY
Y
YELLOW
O
ORANGE
T
TAN
P
PINK
W
WHITE
V
VIOLET
BR
BROWN
C
COPPER

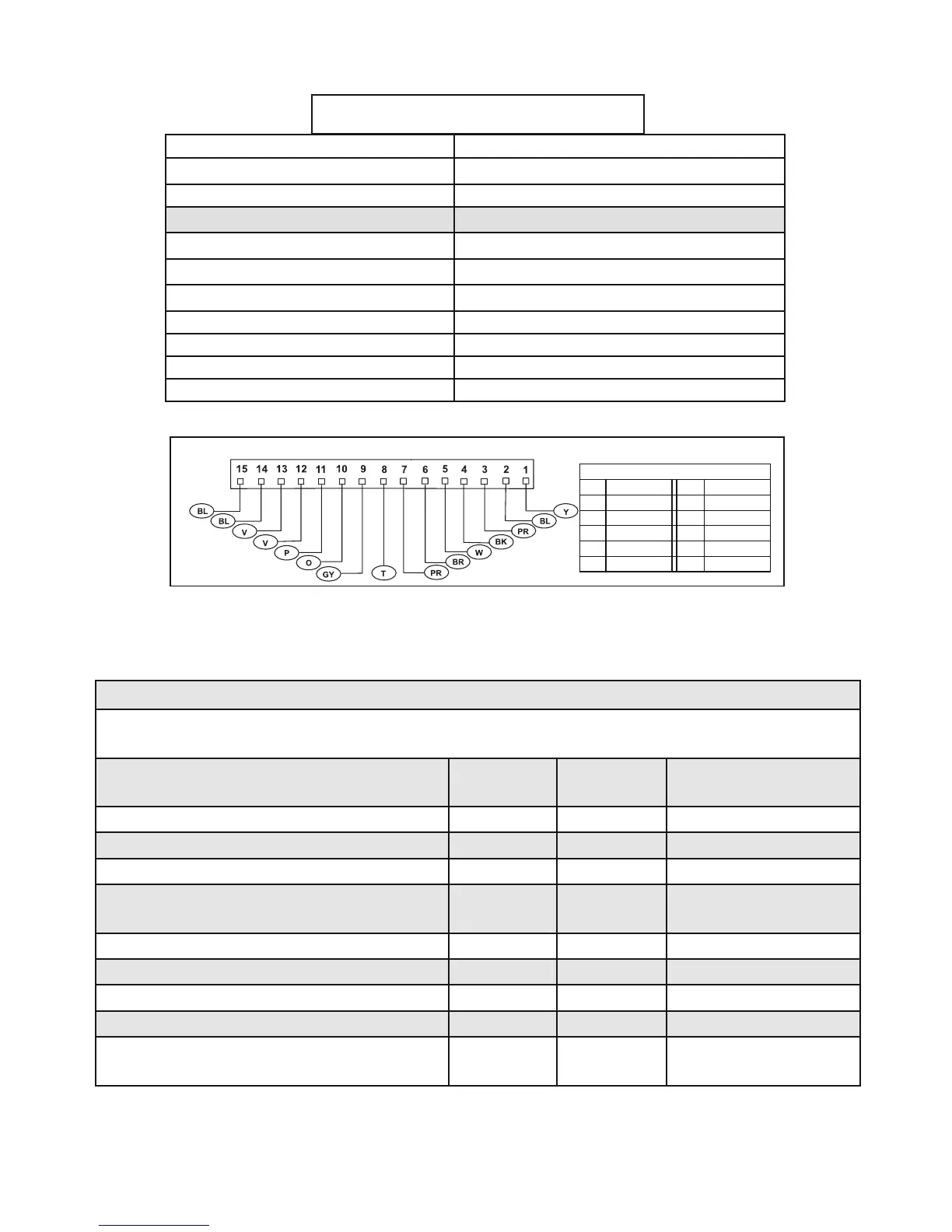

P5 Harness Connector
(GLGF386D**
)
COMPONENT P5 HARNESS TEST POINTS
BAKE IGNITOR/SAFETY VALVE CIRCUIT #1 - #5 ( Y - W)
BROIL IGNITOR/SAFETY VALVE CIRCUIT #2 - #5 (BL - W)
SPEED BAKE FAN MOTOR #3 - #5 (PR - W)
LATCH MOTOR WINDING #6 - #5 (BR - W)
OVEN LAMP(S)* #8 - #5 (T - W)
DOOR SWITCH #9 - #11 (GY - P)
LOCK SWITCH (
NORMALLY OPEN CIRCUIT) #10 - #11 (O - P)
TEMPERATURE SENSOR PROBE #12 - #13 (V - V)
SPEED BAKE SWITCH (
MOMENTARY CONTACT) #14 - #15 (BL - BL)
L1 POWER SUPPLY TO EOC #4 (BK)
* Circuit will show continuity even if only one bulb is good. Check inoperative bulb(s) individually.
COMPONENT TEST POINT MATRIX
(GLGF386D**)
GAS RANGE COMPONENT RESISTANCE CHART
NOTE: RESISTANCE MEASURMENTS ARE APPROXIMATE. VARIATIONS DUE TO
TEMPERATURE CHANGES AND OTHER FACTORS ARE NORMAL.
COMPONENT VOLTAGE
RATING
WATTAGE RESISTANCE Ω
(OHMS)
WARMER DRAWER ELEMENT 108 / 232 700 20.5 Ω
WARMER DRAWER ELEMENT 108 / 232 450 32 Ω
CONVECTION ELEMENT 108 / 232 350 40 Ω
CONVECTION FAN MOTOR
WINDINGS
108 / 232 15 Ω
LOCK MOTOR WINDINGS 108 / 232 2000 Ω
GAS SAFETY VALVE ** 1.5 Ω
BAKE IGNITOR 108 / 232 100 Ω
BROIL IGNITOR 108 / 232 80 Ω
OVEN TEMPERATURE SENSOR
PROBE (AT ROOM TEMPERATURE)
- 1100 Ω *
*(REFER TO RTD CHART)
** Never apply line voltage to the oven safety valve terminals.
