82
Modèle ETL N° : CF235
CEILING
COVER
1-1/4"
THREADED
STUD (2)
#8 EXTERNAL
TOOTH
LOCKWASHER (2)
#8-32 KNURLED
KNOB (2)
THREADED STUDS (2)
HANGER BRACKET

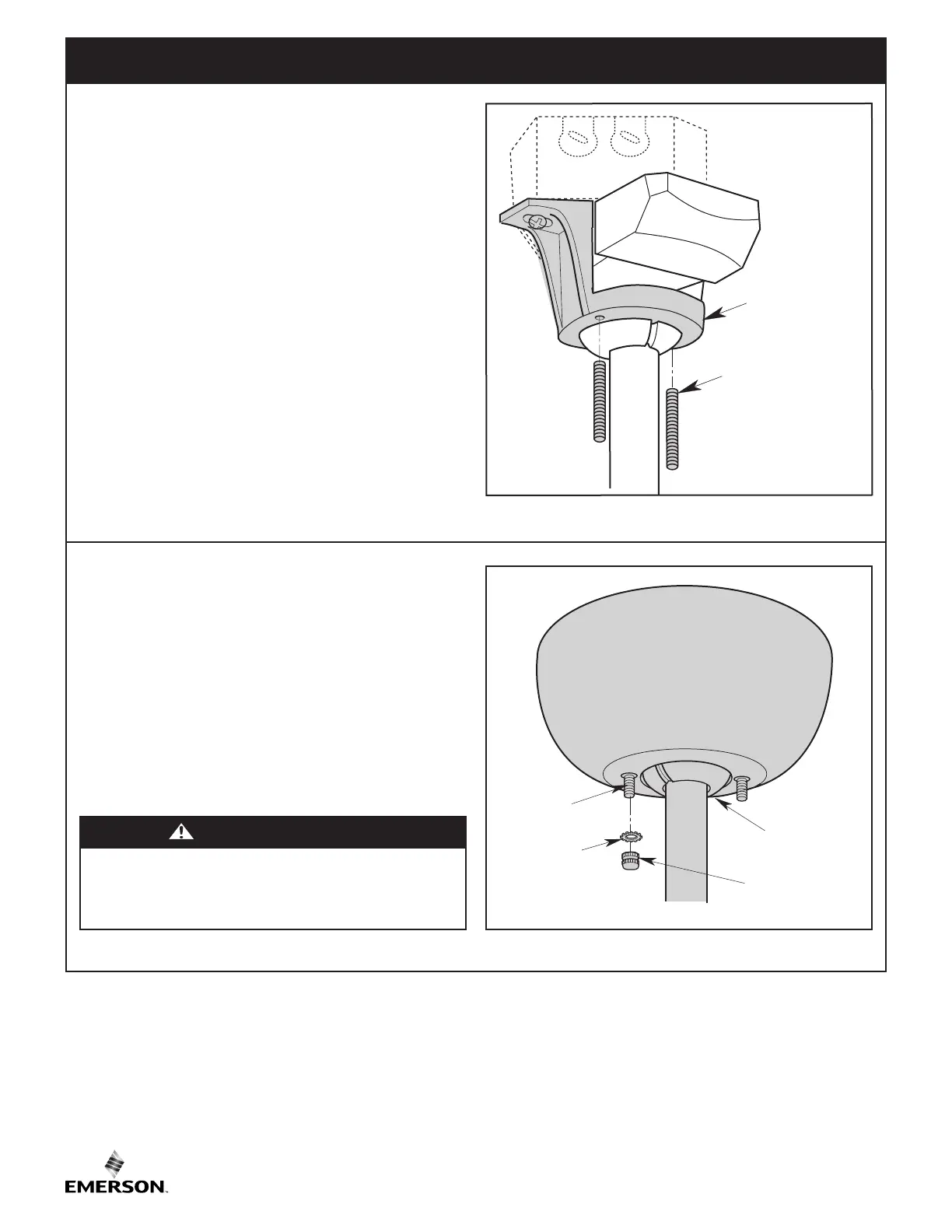

Figure 27
Figure 28
6.1
Vissez les goujons filetés de 1-1/4 po dans les trous filetés au
bas du support de suspension avec les doigts (Figure 27).
6.2
Soulevez la monture de plafond jusqu’au niveau des goujons
filetés et faites la tourner jusqu’à ce que les goujons dépassent
des trous de la monture de plafond (Figure 28).
Assujettissez la monture de plafond à sa place en faisant glisser
les rondelles de blocage par-dessus les goujons filetés et en
installant les deux boutons moletés (fournis) (Figure 28).
Serrez autant que possible les boutons moletés jusqu’à ce que
la monture de plafond soit ajustée au ras du plafond et jusqu’à
ce que le trou dans la mon ture de plafond ne soit plus en
contact avec la tige de suspension descendante.
GOUJON
FILETÉ (2)
SUPPORT DE
SUSPENSION
GOUJON
FILETÉ DE
1-1/4 po (2)
CACHE POUR
PLAFOND
BOUTON MOLETÉ
N° 8-32 (2)
RONDELLE DE
BLOCAGE À DENTS
EXTÉRIEURES N° 8 (2)
6. Assemblage final
Pour éviter tout risque d’incendie ou choc, vérifiez que les fils
électriques sont totalement à l’intérieur du boîtier de prises de
courant et qu’ils ne sont pas comprimés entre le cache pour
plafond et le plafond.
AVERTISSEMENT
