Dommage matériel : Ne pincez pas ou ne
brisez pas les tubes de cuivre. Ne déformez
pas le dernier pouce du tube.
Utilisez bien la rondelle en caoutchouc
pour assurer un joint adéquat.
2
1
2
3
Garniture en fibre
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
Écrou à ailettes
Rondelle
fibre
Insertion en laiton
Écrou en laiton
Écrou en laiton
Virole
Virole
Rondelle
de montage
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
2
1
/4 po (5.7 cm)
large rondelle
d’acier
Tuyau de
plastique
de 3/8 po
(9.5 mm)
Tuyau de
cuivre de
1/4 po
(6.3 mm)
1
2
3
Garniture en fibre
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
Écrou à ailettes
Rondelle
fibre
Insertion en laiton
Écrou en laiton
Écrou en laiton
Virole
Virole
Rondelle
de montage
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
1
5
/
8
po (4.1 cm)
petite
rondelle d’acier
2
1
/4 po (5.7 cm)
large rondelle
d’acier
Tuyau de
plastique
de 3/8 po
(9.5 mm)
Tuyau de
cuivre de
1/4 po
(6.3 mm)
1
2
3
Garniture en fibre
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
Écrou à ailettes
Rondelle
fibre
Insertion en laiton
Écrou en laiton
Écrou en laiton
Virole
Virole
Rondelle
de montage
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
2
1
/4 po (5.7 cm)
large rondelle
d’acier
Tuyau de
plastique
de 3/8 po
(9.5 mm)
Tuyau de
cuivre de
1/4 po
(6.3 mm)
H990

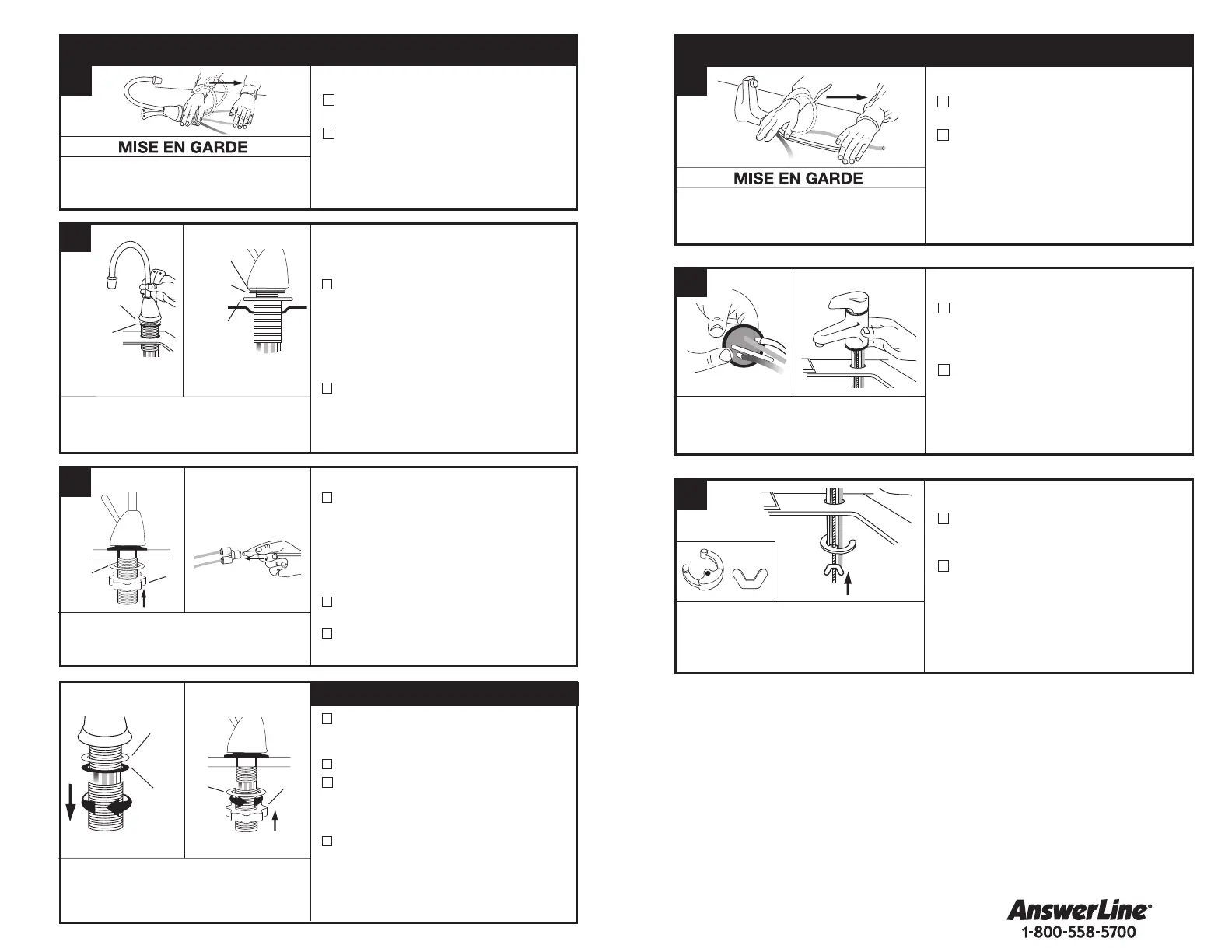

Déballez les composantes
du distributeur.
Sur une surface plate et solide,
redressez avec précaution le tube
en cuivre avec les mains seulement.
H990
Vérifiez si la garniture en caoutchouc
noir est convenablement assise à la
base de la tête du distributeur et si elle
entourera la monture de l’évier.
Faites passer les tubes vers le bas à
travers le trou de l’évier ou du dessus
de comptoir jusqu’à ce que la base
repose sur la surface de l’évier ou le
dessus de comptoir.
À partir du dessous de l’évier, placez
la plaque de montage semi-circulaire
sur la tige filetée.
Placez l’écrou à ailettes sur la tige
filetée. Vérifiez si la tige du robinet est
à l’angle voulu. Serrez l’écrou à ailettes
à fond, tout en vous assurant que la
plaque de montage semi-circulaire
dépasse bien au-delà du trou de l’évier.
Vous pouvez avoir besoin d’aide pour
maintenir la tête du distributeur en place
lors de la fixation du distributeur.
1
2
3
Garniture en fibre
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
1
5
/8 po (4.1 cm)
rondelle en
caoutchouc
Écrou à ailettes
Rondelle
fibre
Insertion en laiton
Écrou en laiton
Écrou en laiton
Virole
Virole
Rondelle
de montage
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
1
5
/8 po (4.1 cm)
petite
rondelle d’acier
2
1
/
4
po (5.7 cm)
large rondelle
d’acier
Tuyau de
plastique
de 3/8 po
(9.5 mm)
Tuyau de
cuivre de
1/4 po
(6.3 mm)
H990
INSTALLATION DU ROBINET – H990
Installation dans un trou mesurant moins de 1-1⁄2 po (3.8 cm)
Déballez les composantes
du distributeur.
Sur une surface plate et solide,
redressez avec précaution le tube
en cuivre avec les mains seulement.
Dévissez et retirez l’extension filetée du
corps de vanne. Ne la jetez pas, car
vous en aurez besoin plus tard (Figure 1).
Laissez les petites rondelles en place.
Faites passer les tubes vers le bas à travers
le trou dans l’évier ou le dessus de
comptoir jusqu’à ce que la base soit au
repos. Installez le robinet à l’angle voulu.
Par dessous l’évier, glissez la rondelle en
fibres de 1-1/2 po (3.8 cm) sur la base du
robinet. Réinstallez l’extension filetée sur
la base en serrant bien. Vissez l’écrou-
étoile sur l’extension jusqu’à ce qu’il serre
bien (Figure 2).
Par dessous l’évier, glissez la rondelle
en fibres de 1-1/2 po (3.8 cm) sur
l’extension filetée. Serrez l’ensemble à
l’aide d’un écrou-étoile en plastique.
Vissez l’écrou-étoile sur l’extension
jusqu’à ce qu’il serre bien.
Modèles chaud et froid seulemen
Fixez le raccord rapide aux extrémités des
tuyaux en cuivre provenant du distributeur.
Installez un tube blanc de 3/8 po (0.95 cm)
dans l’autre extrémité du connecteur rapide.
Si l’épaisseur de l’évier/du comptoir est
supérieure à 3/4 po (1.9 cm), un trou d’un
diamètre de 1-1⁄2 po (3.8 cm) est requis.
Vous pouvez avoir besoin d’aide pour
maintenir la tête du distributeur en place
lors de la fixation du distributeur.
2
View/Wave
View/Wave
Dommage matériel : Ne pincez pas ou ne
brisez pas les tubes de cuivre. Ne déformez
pas le dernier pouce du tube.
Modèles chaud et
froid seulemen
Trou standard de
1-1⁄2 po (3.8 cm)
Trou plus grand que
1-1⁄2 po (3.8 cm)
Pour un trou d’évier/comptoir standard de
1-1⁄2 po (3.8 cm)
Faites passer les tubes vers le bas à
travers le trou dans l’évier ou le dessus
de comptoir jusqu’à ce que la base soit au
repos. Installez le robinet à l’angle voulu.
Grosse rondelle requise pour les trous d’évier
supérieurs à 1-1⁄2 po (3.8 cm) ou pour les éviers
en porcelaine à trou à bord arrondi ou biseauté
Avant d’introduire les tubes dans le trou
d’évier, retirez l’extension. Placez un
grosse rondelle en acier de 1-5/16 po
(3.3
cm) sur les filets de la base du
robinet. Réinstallez l’extension.
View/Wave
Le robinet est préréglé en usine pour une
installation dans un trou d’évier/comptoir
standard de 1-1⁄2 po (3.8 cm).
1-5/16 po
(3.3 cm)
large rondelle
d’acier
1-1/4 po
(3.2 cm)
rondelle en
caoutchouc
Figure 1
Figure 2
INSTALLATION DU ROBINET - VIEW/WAVE
1-1/4 po
(3.2 cm)
petite rondelle
d’acier
1-1/4 po
(3.2 cm)
rondelle en
caoutchouc
1-1/4 po
(3.2 cm)
petite rondelle
d’acier
1-1/4 po
(3.2 cm)
rondelle en
caoutchouc
1-1/4 po
(3.2 cm)
petite rondelle
d’acier
b
a
C
a
C
b
rondelle
fibre
écrou
cruciforme
rondelle
fibre
écrou
cruciforme
35
34
