52
Caster
Foot
Caster
Caster Ball
Caster Stem
Caster Foot
Post Hole
Caster Foot
Post
Dust
Drum
Drum
Latches
(1 on each
side)
Powerhead
Assembly
Dust
Drum
18v
CORDLESS
ASSEMBLAGE

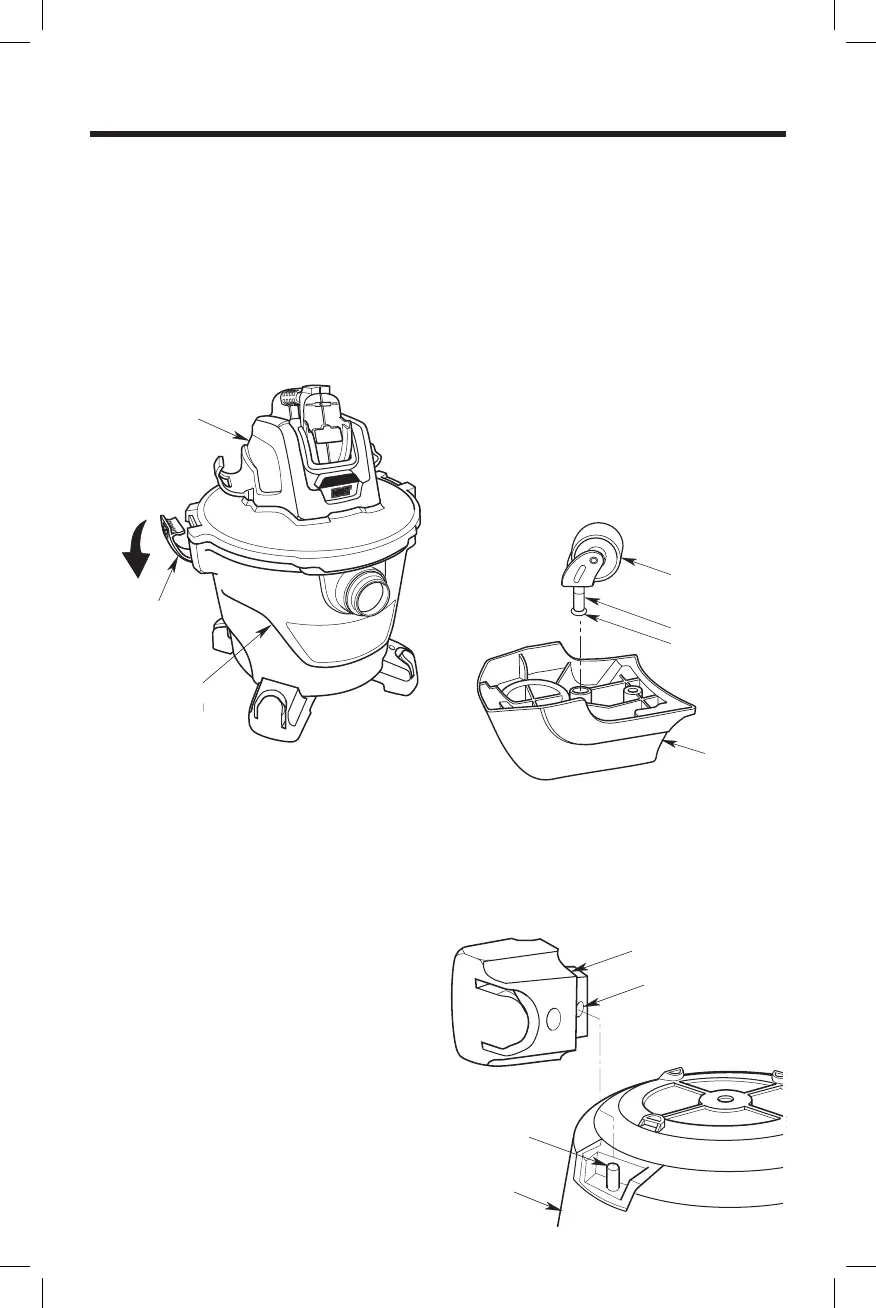

Retrait de l’ensemble de bloc-moteur
sur le tambour à poussière
1. Pour déposer l’ensemble de bloc-moteur, tirez
sur les deux verrous et soulevez l’ensemble
de bloc-moteur du tambour à poussière. Ne
forcez pas les verrous à tourner plus que
légèrement en dehors de la bride du tambour.
4. Placez le pied à roulette avec roulette sur la
colonne au bas du tambour à poussière et
appuyez fermement en place, comme illustré.
5. Répétez pour les trois autres ensembles de
pied à roulette/roulette.
6. Remettre le tambour dans le bon sens.
Assemblage des roulettes/
pieds à roulettes
REMARQUE : Retirez l’ensemble de bloc-moteur
du tambour à poussière avant l’assemblage des
roulettes et des pieds à roulettes.
1. Retourner le tambour à poussière sens
dessus dessous sur le sol.
2. Placez le pied à roulette sur le plancher.
Introduisez la tige d’une roulette dans la
douille du pied à roulette.
3. Poussez la roulette jusqu’à ce que l’extrémité
à bille de la roulette s’enclenche complète-
ment dans la douille et que la roulette pivote
librement. Répétez pour les trois autres
roulettes et pieds à roulette.
Roulette
Pied à
roulette
Tige de la roulette
Bille de la roulette
Pied à roulette
Orifice pour la
colonne du pied
à roulette
Colonne
Tambour à
poussière
Ensemble de
bloc-moteur
Tambour à
poussière
Verrous du
tambour
(1 de chaque
côté)
