• A MOSÓGÉP ELHELYEZÉSE
• Görgőkre helyezés:
Ha az Ön gépe behúzható görgőkkel van felszerelve, akkor könnyedén
áthelyezheti.
A görgőkre való helyezéshez, forgassa a gép alján található emelőkart
jobbról egészen balra (D9-es ábra).
Fontos:
Működés közben nem lehet a gép a görgőkre helyezve „elöl”:
ne felejtse el az emelőkart az eredeti állapotába visszahelyezni.
• HIDEGVÍZ BEVEZETÉS
Csatlakoztassa a bevezető tömlőt (D10-ös ábra):
— egyik végét a gép hátulján található csatlakozóba
— a másik végét egy olyan vízcsaphoz, mely menetes 20 x 27 átmérőjű
tömlőcsatlakozóval van ellátva .
Ha Ön önszabályozó csapot használ, akkor a csap nyílásának átmérője
min. 6 mm.
A víz bevezetés:
- Min. víznyomás mérték : 0,1 MPa vagy 1 bar
- Maximális víznyomás mérték : 1 MPa vagy 10 bar.
• A vízbevezető tömlő cseréje
A cserénél, gyeljen a megfelelő szorításra és a tömlő két végén található
csatlakozó meglétére!
• A SZENNYVÍZ ELVEZETÉSE
Csatlakoztassa a vízkivezető tömlőt, (D11- os ábra):
— átmeneti megoldásként akassza be a mosogató vagy fürdőkád
peremébe
— végleges megoldásként csatlakoztassa egy szellőző szifonhoz.
Ha az Ön berendezése nincs szellőző szifonnal felszerelve, ügyeljen rá,
hogy a csatlakoztatás szivárgásmentes legyen.
A szennyvíz visszaszívódásának elkerülése érdekében a vízkivezető
tömlőt ne erősítse hermetikusan a lefolyócsőhöz.
A vízkivezető tömlő kivezető rögzítő csövének minden esetben 90 és 65
cm magasan kell elhelyezkednie a gép talapzatához képest.
Fontos:
Tartsa megfelelően a vízkivezető tömlőt a bekötésnél, hogy
elkerülje a kivezető rögzítő cső megsérülését, hiszen az a víz
kiömlését eredményezheti.
Az elhasznált víz megfelelő kiürítése érdekében a tömlőt ne vezesse
túl sok hajlítással. A sok ív csökkenti ugyanis az ürítő szivattyú
hatékonyságát.
A szennyvizet elvezetheti a helyiség talaján keresztül is, annak a
megkötésnek a betartásával, hogy az elvezető tömlő a gép talapzatához
képest 65 és 90 cm magasságban helyezkedjen el (D12-es ábra).
• A MOSÓGÉP SZÁLLÍTÁSI BIZTONSÁGI
RÖGZÍTŐELEMEINEK ELTÁVOLÍTÁSA
Fontos:
Az első használatbavétel előtt feltétlenül végezze el az alábbi
műveleteket!
A leírás szerint el kell távolítani minden olyan alkatrészt, mely a
mosógéptartály rögzítését biztosítja a szállítás során.
Ezek a „biztonsági rögzítőelemeket eltávolító műveletek”
szükségesek mosógépének tökéletes működéséhez, és a hatályos
biztonsági szabványok betartásához.
Ha az alábbi műveleteket nem végzi el a teljesség igényével, azzal
súlyos károkat okozhat a működésbe helyezett mosógépen.
— Vegye le a gépet a talapzatról, és győződjön meg arról, hogy
a támasztóék , mely a motor rögzítésére szolgál, nem maradt
kiékelve a gép alatt! (D3-es ábra)
— V egye ki a négy csavart egy csavarhúzó segítségével! (D4-es ábra)
— Vegye le a rögzítő pántot a két csavar levételével (D5-es ábra)
10 vagy 13 mm-es kulcs segítségével (típustól függően).
(győződjön meg arról, hogy a két műanyag keresztmerevítő, mely ez
utóbbihoz van rögzítve, az előbbivel együtt megfelelőképpen el lette
távolítva)!
— Majd helyezze vissza a csavarokat eredeti helyükre!
Figyelem:
Dugaszolja el feltétlen a két lyukat tömítő elemek segítségéve
a fenti esetre felkészülve (a tartozékok géphez tartozó alkatrészeket
tartalmazó csomagban található) (D6-es ábra)
— Vegye ki a rögzítő támasztóéket a forgódob tartály egészéből (D7- es ábra).
E célból:
- Emelje fel a mosógép fedelét !
- Vegye ki a támasztóéket !
- Vegye ki a támasztóéket !
- Szabadítsa fel a forgódob ajtószárnyait, lefelé nyomva úgy, hogy a
forgódob tetejének két ajtószárnyát egyidejűleg benyomja.
Figyelem:
Vegye ki a csőfogató gyűrűket és feltétlen dugaszolja
el a lyukakat a tömítők segítségével. (amely a géphez tartozó
alkatrészeket tartalmazó csomagban található) (D8-as ábra).
Tanács:
Azt tanácsoljuk, őrizzen meg minden biztonsági rögzítő
tartozékot, hiszen köteles azokat visszahelyezni, ha a későbbiekben
ismét a gép szállítására kerülne sor.
Tájékoztatás:
A gyárból való szállítás előtt, aprólékos ellenőrzésnek van
alávetve a mosógép, így előfordulhat, hogy egy kevés víz marad a
tartályban, ill. a mosószertartó rekeszekben.
a
a

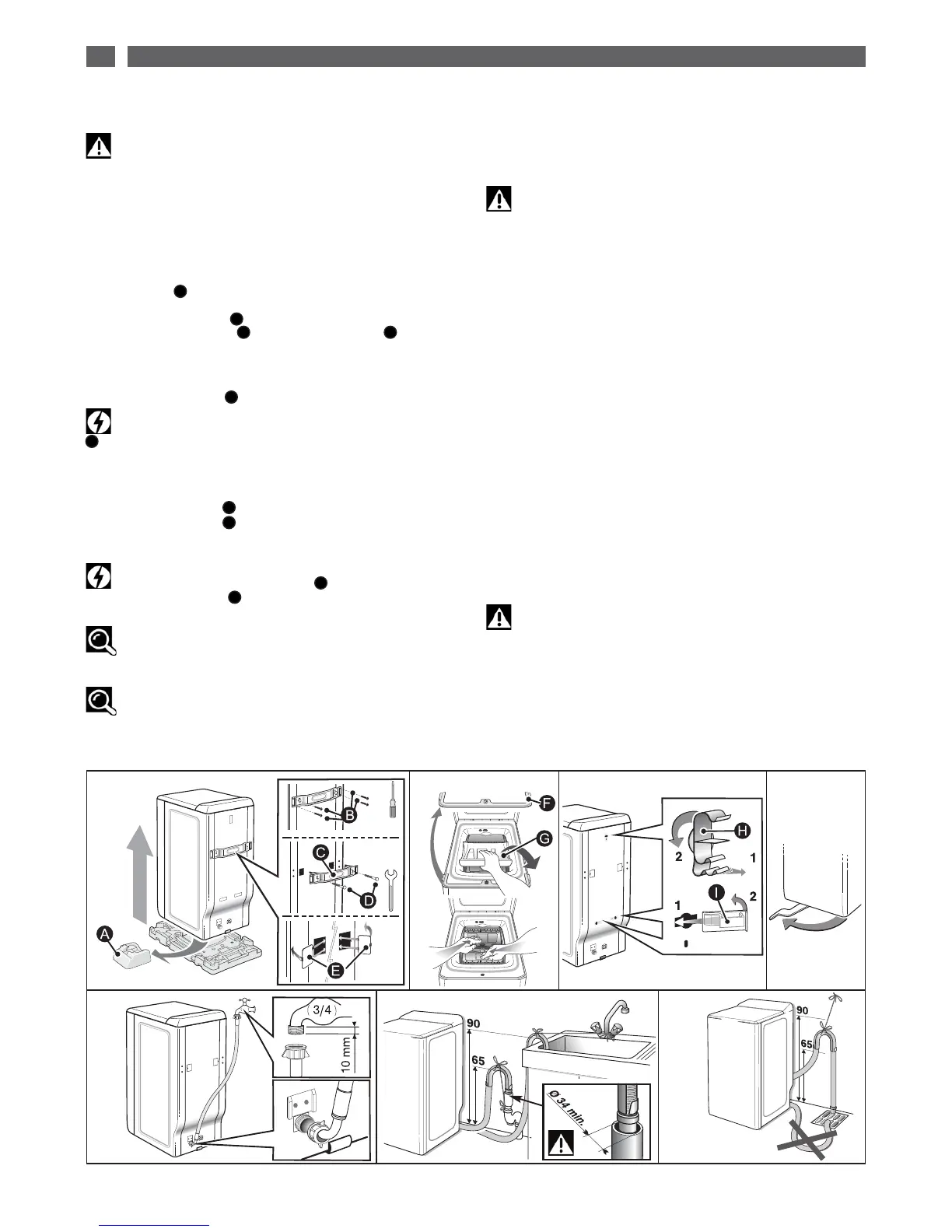

2 / A MOSÓGÉP BEÁLLÍTÁSA
HU
А
В
E
F
G
В
12
D 10 D 11 D 12
D 7 D 8 D 9
C D
H
I
D 3
D 4
D 5
D 6
2
2
1
1
