Herramientas/Materiales necesarios
• Cinta americana
• Tuercas para alambre
• Cinta para montar la plantilla
• Conducto de metal redondo de 6” (15,24 cm), de
una longitud que sea adecuada para la instalación
(opcional 5”)
• Cinta métrica
• Alicates
• Guantes que protejan de bordes afilados
• Cuchillo
• Gafas de seguridad
• Taladro eléctrico con broca de 5/32”
• Anillo pasacables
• Nivel
• Destornillador cruciforme (Pozidriv) nº2 + torx nº2
• Pinzas de corte/pelacables
• Cinta adhesiva protectora
• Martillo
• Sierra, sierra caladora o sierra de vaivén
Instalación de la campana
IMPORTANTE
Recomendamos que lleven a cabo
la instalación dos personas. Preste
atención al procedimiento descrito en
las instrucciones de montaje.
Preparación
• La campana de ventilación debería estar en su
sitio antes del enmarcado final y del acabado
de la pared.Esto contribuirá a ubicar de manera
precisa los conductos y el servicio eléctrico.
• La instalación será más fácil si la campana de
ventilación se instala antes de que se hayan
colocado la superficie para cocinar y la encimera.
Ubicación de los conductos y del
cableado:
• Determine la ubicación exacta de la campana de
ventilación.
• Planifique la ruta de expulsión de los gases al
exterior.
• Utilice la ruta de conducción más corta y directa
que sea posible. Para alcanzar un rendimiento
óptimo, el recorrido de los conductos no debe
exceder 100 pies de longitud equivalente sea
cual sea la configuración del conducto.

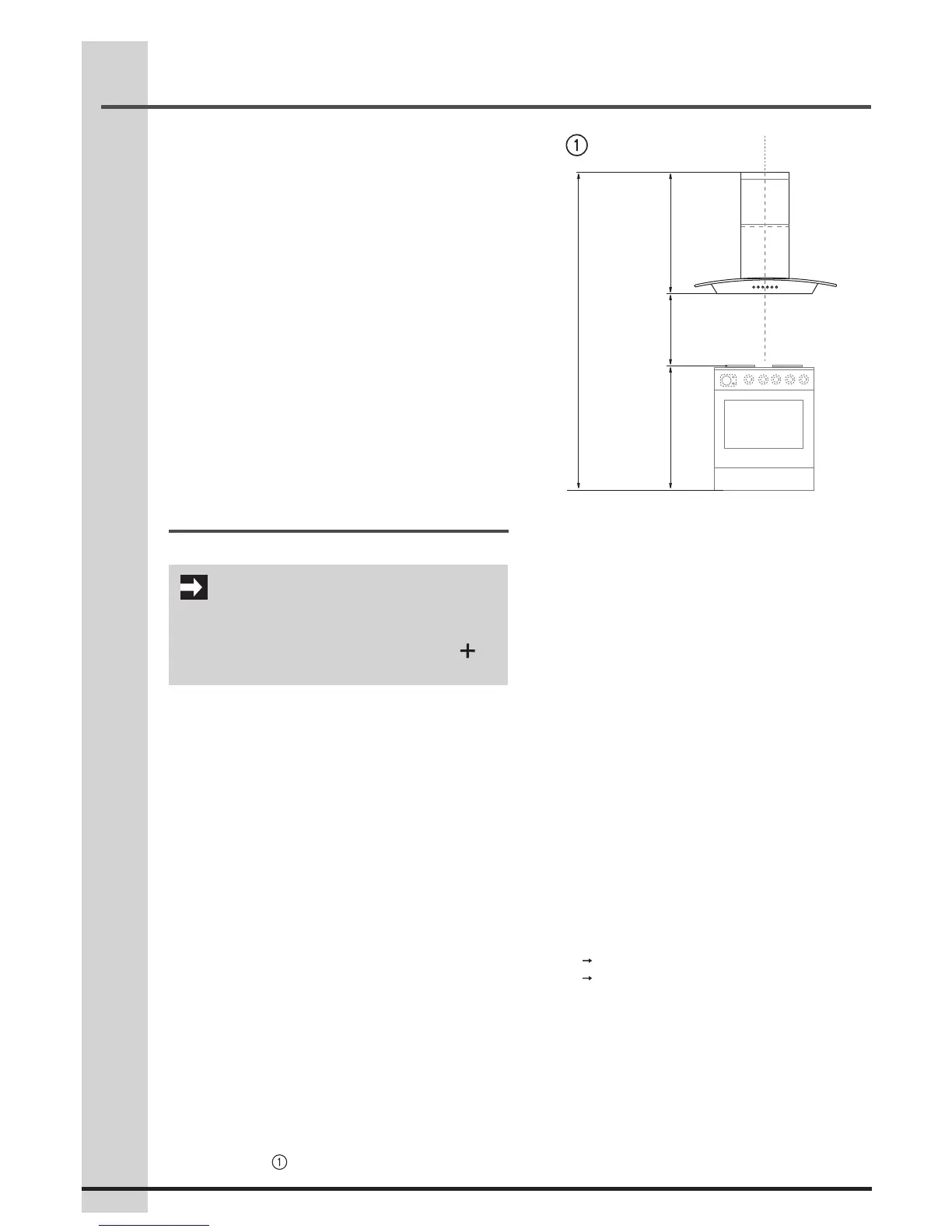

• Acuda al cuadro “Guía de instalación de los
conductos” para calcular la longitud máxima
permitida para el recorrido de los conductos al
exterior (fig.
)
.
Altura de
instalación
De 8 a 9
ft
Directrices de instalación de los
conductos
• Por razones de seguridad, los conductos han
de tener salida directa al exterior (no a un ático
debajo de la casa, a un garaje ni a ningún otro
espacio cerrado).
Procure que cada segmento del recorrido de
los conductos sea tan corto y recto como sea
posible.
Los accesorios de los conductos (codos y
transiciones) reducen la eficiencia del flujo de
aire.
Los codos y los giros en “S” hacen que la
liberación de gases sea muy pobre y no son
recomendables.
Un segmento de conducto corto y recto en la
entrada del ventilador remoto genera la mejor
distribución.
La transición al conducto desde el ventilador
integral o la transición del conducto remoto tan
cerca de la corriente de aire descendente como
sea posible.
• Por orden de preferencia, utilice
1º: conducto redondo de 6”
2º: conducto redondo de 5”
Uso del conducto redondo de metal flexible: limite
su uso a longitudes cortas y no lo aplaste al hacer
esquinas.
• Instale una tapa de pared con regulador o una
tapa de tejado en la abertura exterior. Pida la tapa
de pared o de tejado y cualquier que necesite por
adelantado.
• Utilice solo un conducto de metal redondo de 6”
(de 5” opcional).
Instalación de la campana
