INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS
16

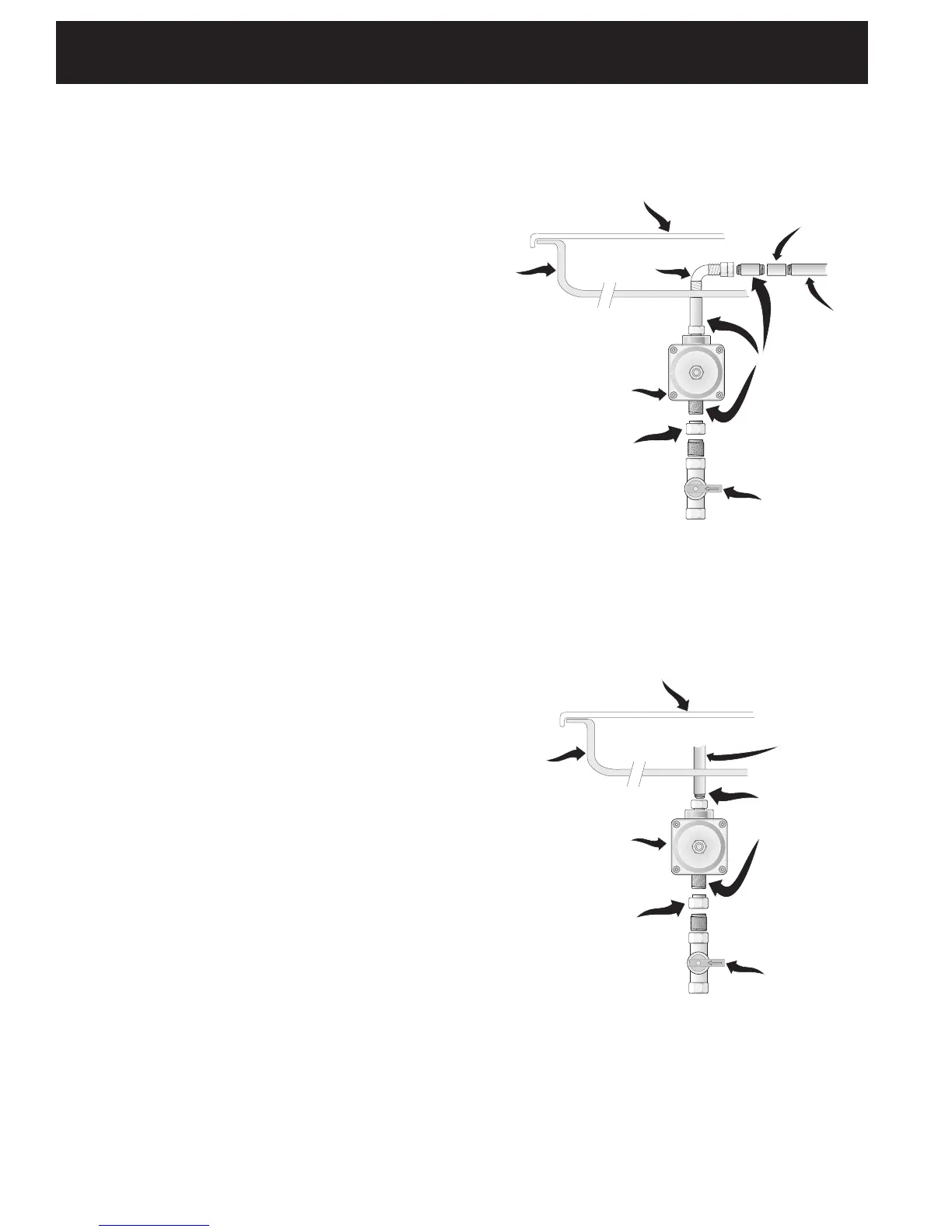

B. Plancha de cocinar 30" y 36" (vea figura 8)
Caja del
quemador
Presión múltiple
½" Niple
Regulador
de presión
Adaptor o unión
Válvula
externa
de cierre
Figura 8
½" Niple
(36" solamente)
Plancha de cocinar
3. Provea un adecuado suministro de
gas
Las planchas de cocinar abarcadas en estas instrucciones
de instalación están diseñadas para funcionar con
gas natu ral de 4" de múltiple de admisión o con gas
propano de 10" de múltiple de admisión.
Se conecta un regulador de presión convertible en serie
al múltiple a la cocina que debe permanecer en serie con
la línea de suministro de gas, que no tiene en cuenta si
está utilizado gas natural o gas propano.
El regulador convertible de las planchas de empotrar
debe ser localizado y colocado de tal forma que permita
el acceso a la característica de ser convertible.
Para un manejo correcto, la presión de entrada máxima
hacia el regulador no debe exceder 14" de presión de la
columna de agua.
Para controlar el regulador, la presión de entrada debe
serdealmenos1"(o.3.4kPa)mayorqueelajustede
presión del múltiple del reglador se ajusta a 4" de la
presión del múltiple, la presión de entrada debe ser de al
menos 5". Si el regulador se ajusta a 10", la presión de
entrada debe ser de al menos 11".
Una válvula de corte manual externa a la unidad debe
instalarse en la linea de suministro de gas. El propósito
de esta válvula es poder abrir o cerrar el suministro de
gas a la unidad. Esta válvula debe estar localizada en un
sitio de fácil acceso para cerrar el suministro de gas a la
unidad.
La línea de suministro de gas por la cocina deberá tener
un tubo de ½" o ¾".
Selle todas las aberturas de la pared detrás de la plancha
de cocinar y en suelo por debajo de la plancha de cocinar
después la instalación del suministro de gas.
Figura 7
Caja
del
quemador
90° Codo
Acoplamiento
Collector
multiple
½" Niple
Regulador de presión
Adaptor o unión
Válvula externa
de cierre
4.Conexióndelgas
A. Plancha de cocinar 26" (vea figura 7)
Plancha de cocinar
