INSTRUCTIONS D'INSTALLATION POUR TABLE DE CUISSON AU GAZ
Modèles de 30 po (76,2 cm) et 36 po (91,4 cm)
5
Armoire du four encastré
Installation typique d'une table de cuisson au gaz sur
un four encastré électrique installé sous le comptoir
TABLE DE CUISSON AU GAZ
45,7 cm (18 po) max.
12,7 cm
(5 po)
Raccord-
union à
évasement
10,2 cm (4 po)
Prise mise
à la terre de
120 V/60 Hz
Côté droit
de l'armoire
Détendeur
Raccord-
union à
évasement
Raccord flexible
Côtés d'armoire
ou panneau de
remplissage
16,5 cm
(6 ½ po)
minimum
Tuyau du collecteur
Robinet d'arrêt manuel
(Doit être accessible pour
le fonctionnement du
robinet d'arrêt manuel)

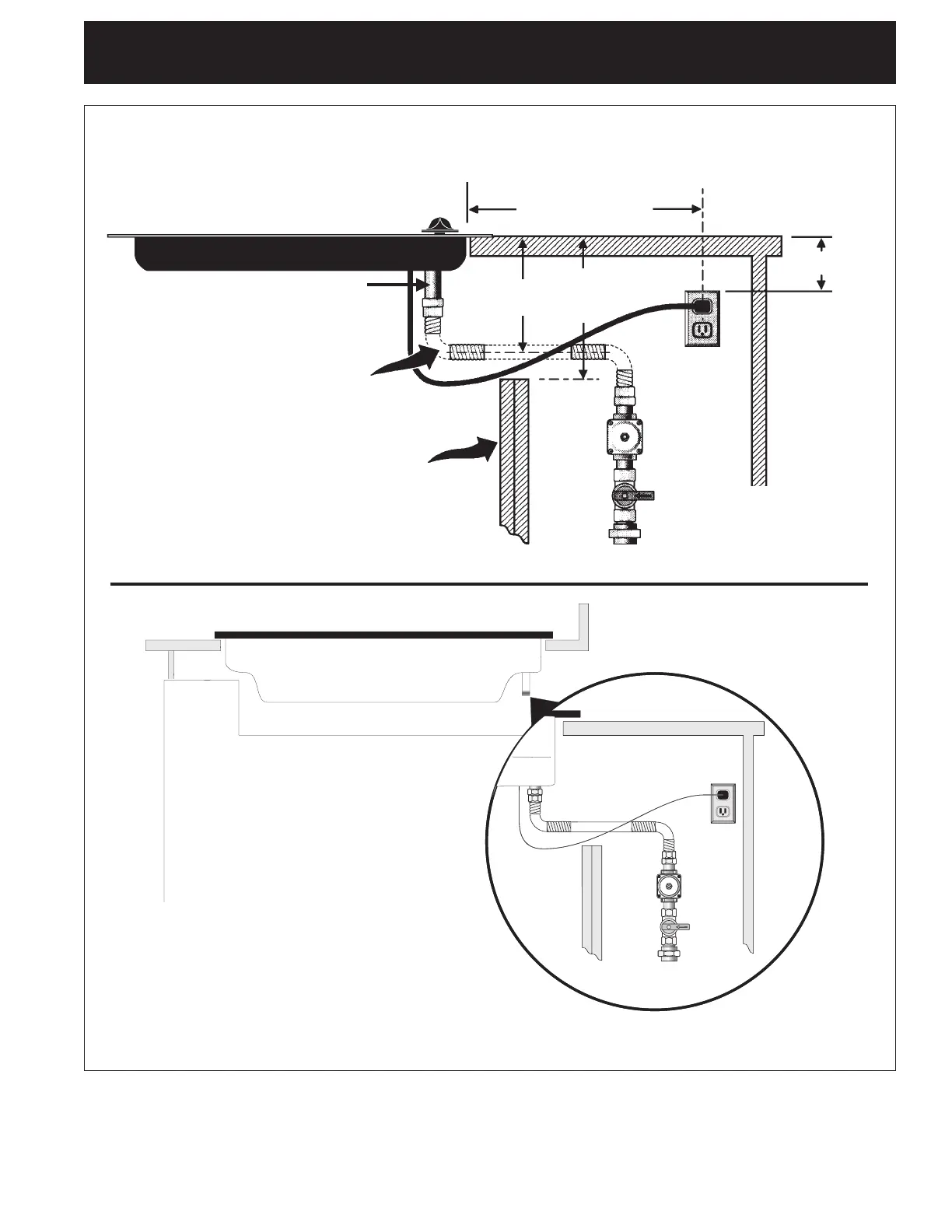

Figure 4
Table de cuisson
Vue avant
Vue latérale
du four encastré
